Министерство образования и науки российской федерации

ПЕРВОЕ ВЫСШЕЕ ТЕХНИЧЕСКОЕ УЧЕБНОЕ ЗАВЕДЕНИЕ РОССИИ

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

Санкт-петербургский государственный горный универсистет

Кафедра маркшейдерского дела.

Отчет практической работе

Геоинформационные системы

Выбор места расположения основных вскрывающих выработок рудного месторождения.

Выполнил: студент гр. ГГ-08-1 _____________ /Головин Г. Д/

_{подпись Ф.И.О.}

Проверил: ассистент _______________ /Нестеренко Е. А./

_{подпись Ф.И.О.}

Санкт-Петербург

2011

Содержание:

Введение 3

1. Анализ исходных данных 4

2.Создание исходных файлов 4

а) Создание мат. основы 4

б) Создание файла скважины 5

3. Сканирование топоплана, подгрузка и трансформирование растра 7

4.Векторизация плана на растровой подложке. 8

5. Геометризация скважин, нахождение контура отработки, построение графика линейных запасов, определение ЦТ МПИ. 8

а) Построение нулевого контура месторождения 8

б) Построение графика изомощностей. 10

в) Построение графика линейных запасов 12

г) Определение центра тяжести месторождения 14

6. Пространственный анализ средствами ГИС. 16

7. Определение зоны на поверхности для размещения промышленной площадки. 17

8. Оформление маркшейдерских планов и вывод их на печать 18

Введение

В данной работе исходными материалами являются карта масштаба 1:10000, в которой в соответствии с номером варианта указан квадрат, параметры разведочных скважин и результаты опробования. Требуется составить цифровой план местности в районе разведанного месторождения, геометризировать рудное тело залежи и выбрать место расположения промплошадки в системе MapInfo Professional.

1. Анализ исходных данных

В качестве исходных данных были предложены карта масштаба 1:10000, на которой было разведано МПИ медносодержащих руд, и таблица Excel, содержащая параметры разведочных скважин, а также условия, которым должен отвечать выбор местоположения промплощадки.

В результате анализа исходных данных был выбран соответствующий сканируемый участок карты, определенным образом произведена геометризация рудного тела и выбор месторасположения промплощадки и вскрывающих вертикальных стволов.

2.Создание исходных файлов а) Создание мат. Основы

Создание мат.основы включает в себя создание координатной сетки. Создаем новую таблицу и показываем ее "Списком". Для создания таблицы необходимо:

Файл Новая таблица Показать списком Создать

1. указываем имя поля – «Х», тип – «Вещественное»;

2. добавляем поле «Y” – «Добавить поле»;

3. выбираем проекцию - «Категория - План-схема». «Проекция - План-схема (метры)»;

4) «Координатная система плана min X (10000 м). max X (20000 м); min Y (60000м), max Y (70000 м)":

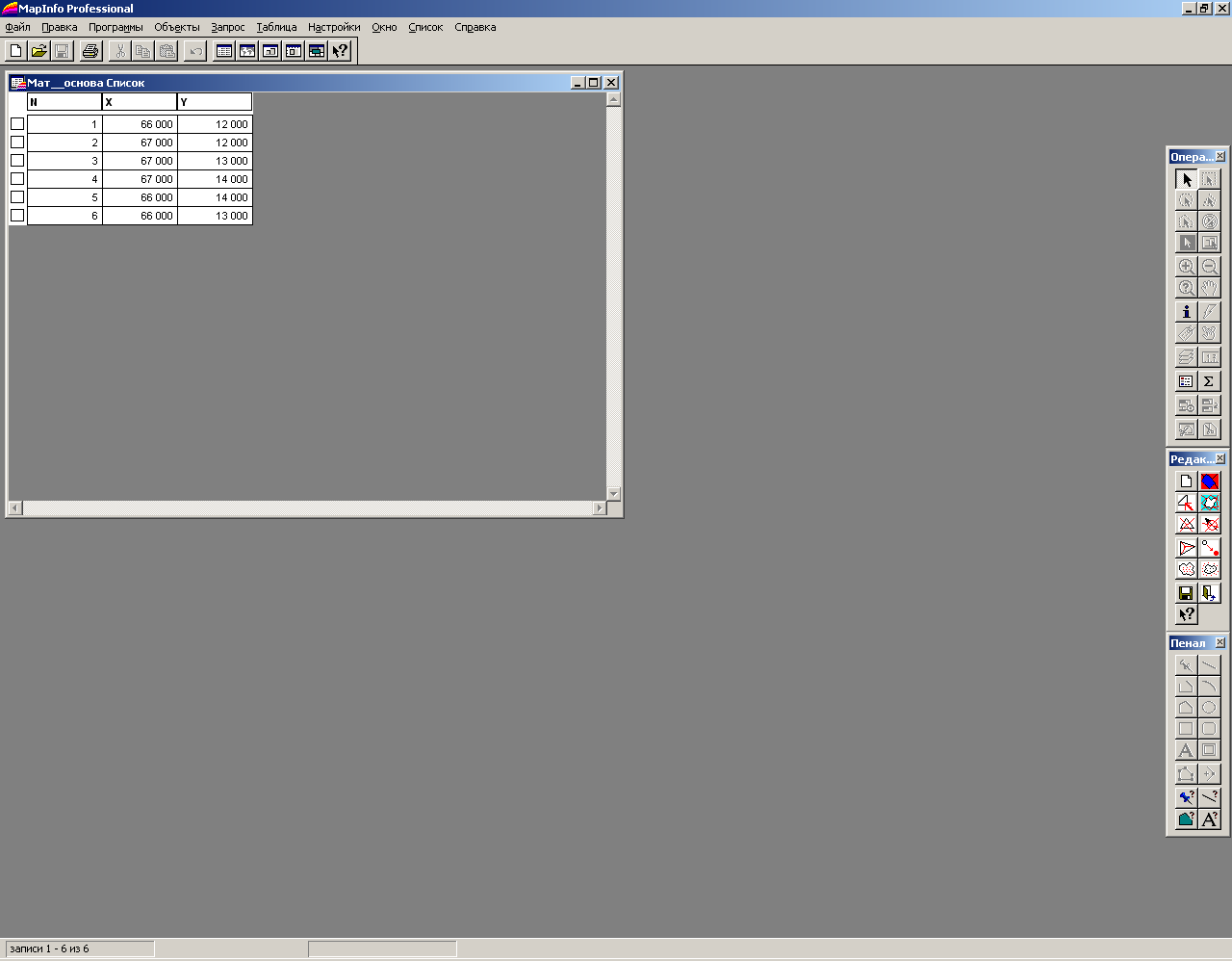

Создать Сохраняем имя файла – «мат_основа». Появляется таблица, в которой заполняются колонки данными координатами.

Таблица 1

По данным координатам создаем точечные объекты: Таблица Создать точечные объекты

1. "Создать точки в таблице:" - указываем таблицу "мат_основа";

2. "Пометить символом" - выбираем необходимый символ;

3. "Извлечь координаты X из колонки:" - выбираем "У";

4. "Извлечь координаты Y из колонки:" - выбираем "X";

5) выбираем проекцию - "Категория - План-схема", "Проекция - (метры) ".
