Г) Определение центра тяжести месторождения
Теоретически: На основе слоя "Линейных запасов" определяем центр тяжести месторождения н изолиниях. Сначала, превратим все изолинии в области:
Объекты. Превратить в области.
После этого таблицу изолиний дополняем следующими колонками: «ЦентрX», «Центр Y», «Площадь»". Колонки «ЦентрX», «ЦентрY» заполняем через: Программы > записать координаты объекта, а «Площадь» - Таблица Обновить колонку.
Координаты центра месторождения вычисляются по формуле:
Xi, Yi, - координаты центроидов областей, ограниченной i изолинией, Si - площадь области, ограниченной i изолинией.
После проверки корректности заполнения таблицы линейных запасов, можно воспользоваться SQL запросом для расчёта координат центра тяжести месторождения, при этом формируется новая таблица, в которой есть координаты x и y.
Запрос SQL - запрос:
Создаем новую таблицу "Центр тяжести МНИ", куда помещаем колонки - SUM (Центр XS), SUM(Центр_YS),SUM(Центр_YS). Дополняем эту таблицу следующими колонками Х„. Ум и вычисляем эти координаты с помощью - Таблица. Обновить колонку.
В связи со сбоем программы и невозможностью нахождения ЦТ как описано выше, он был найден как геометрический центр контура балансовых запасов. Таким образом получили следующий результат:

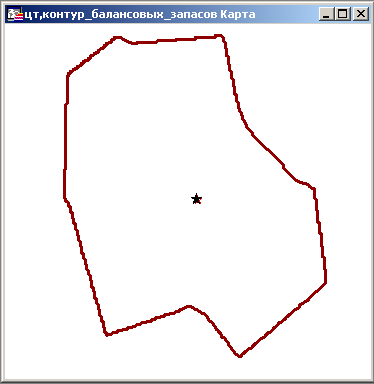

Рис.7
5.Векторизация плана на растровой подложке.
В данном проекте необходимо осуществить векторизацию следующих объектов: дорожная сеть, гидрография (реки, озера), леса, рельеф, границы населенных пунктов.
При создании точечного объекта: в управлении слоями делаем "Косметический слой" редактируемым указываем необходимый "стиль символа" Точка.
После создания точечных объектов сохраняем косметический слой под новым именем:
Карта. Сохранить косметику.
Аналогичным образом создаются площадные и линейные объекты

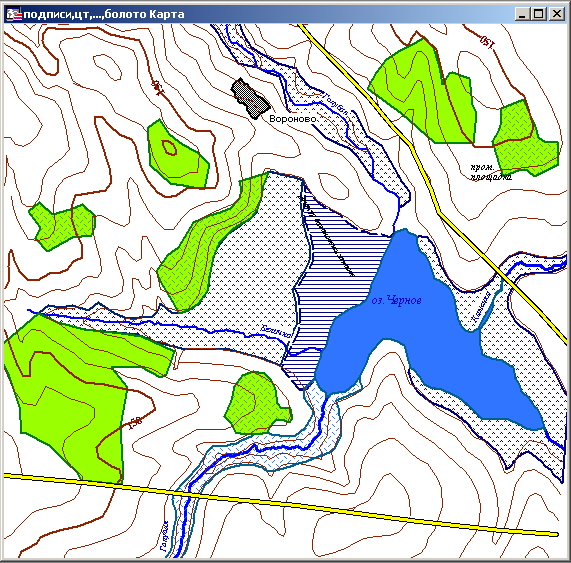

В результате имеем цифровой план вида:
Рис.8
6. Пространственный анализ средствами гис. Построение зоны сдвижения
Зона сдвижения строится с тем, чтобы в дальнейшем определить местоположения ПП. Для ее построения используются оверлейные операции, которые позволяют создавать буферные зоны.
Таким образом для построения зоны сдвижения выполняем операции:
Создаем слой с разведочными линиями.
Оверлейные операции.
Создаем точки вокруг которых будет построена буферная зона. Для этого Разведочный слой делаем редактируемым; Подгружаем «Контур балансовых запасов»; Выделяем все разведочные линии; Объекты – выбрать изменяемый объект – Объекты – Разрезать – ОК.
3.Ставим точки пересечения в косметическом слое – Сохранить косметику – Слой «точки_конт_бал_зап»
4.В слое «точки_конт_бал_зап» добавим колонки Н и L:
Таблица – Изменить – Перестроить.
5.В
таблице мощность создаем колонку Нср,
рассчитываемое по формуле
.
6.Вручную вводим значение Нср в колонку
Н таблицы «точки_конт_бал_зап»;
в колонку L
записываем значения рассчитанные по
формуле
,
где
.
7.Выделяем все точки – Объекты – Буферные зоны – из колонки L – значение сглаживания 100 - Значение – ОК.
8.Вокруг построенной зоны строим еще одну зону на расстоянии 20 м.

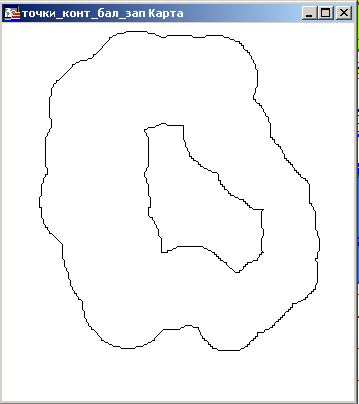

Рис.9
Сохраняем полученную буферную зону в повой таблице «Буфера».
