Министерство образования Российской Федерации
Санкт-Петербургский государственный горный институт им Г. В. Плеханова
(технический университет)
Кафедра маркшейдерского дела.
Отчет практической работе
Геоинформационные системы
Выбор места расположения основных вскрывающих выработок рудного месторождения.
Выполнил: студент гр. ГГ-02 _____________ /Денкевич Е.Е./
подпись Ф.И.О.
Проверил: ассистент _______________ /Волохов Е.М./
подпись Ф.И.О.
Санкт-Петербург
2005
Аннотация
В данной лабораторной работе представлен отчёт по выбору места расположения основных вскрывающих выработок и промышленной площадки рудного месторождения в программе MapInfo Professional. В отчёт входит создание: нового проекта, на основе исходных данных; векторизация плана, геометризация залежей, построение буферных зон.
The summary
In the given laboratory work the report is submitted at the choice of the location of the basic opening developments and an industrial platform of an ore deposit in program MapInfo Professional. The report includes creation: the new project, on the basis of the initial data; векторизация the plan, geometrization of deposits, construction of buffer zones.
Содержание:
Введение 4
1. Анализ исходных данных 5
2.Создание исходных файлов 5
а) Создание мат. основы 5
б) Создание файла скважины 6
3. Сканирование топоплана, подгрузка и трансформирование растра 7
4. Геометризация скважин, нахождение контура отработки, построение графика линейных запасов, определение ЦТ МПИ. 8
а) Построение нулевого контура месторождения 8
б) Построение графика изомощностей. 9
в) Построение графика линейных запасов 11
г) Определение центра тяжести месторождения 13
5.Векторизация плана на растровой подложке. 14
6. Пространственный анализ средствами ГИС. 15
7. Определение зоны на поверхности для размещения промышленной площадки. 17
8. Определение параметров проекта. 19
9. Оформление маркшейдерских планов и вывод их на печать 20
Введение
В данной работе исходными материалами являются карта масштаба 1:10000, в которой в соответствии с номером варианта указан квадрат, параметры разведочных скважин и результаты опробования. Требуется составить цифровой план местности в районе разведанного месторождения, геометризировать рудное тело залежи и выбрать место расположения промплошадки в системе MapInfo Professional.
1. Анализ исходных данных
В качестве исходных данных были предложены карта масштаба 1:10000, изображающая местность, на которой было разведано МПИ медносодержащих руд, и таблица Excel, содержащая параметры разведочных скважин, а также условия, которым должен отвечать выбор местоположения промплощадки.
В результате анализа исходных данных был выбран соответствующий сканируемый участок карты, определенным образом произведена геометризация рудного тела и выбор месторасположения промплощадки и вскрывающих вертикальных стволов.
2.Создание исходных файлов а) Создание мат. Основы
Создание мат.основы включает в себя создание координатной сетки. Создаем новую таблицу и показываем ее "Списком". Для создания таблицы необходимо:
Файл
Новая таблица
Показать
списком
Создать
указываем имя поля – «Х», тип – «Вещественное»;
добавляем поле «Y” – «Добавить поле»;
выбираем проекцию - «Категория - План-схема». «Проекция - План-схема (метры)»;
4) «Координатная система плана min X (10000 м). max X (15000 м); min Y (63000м), max Y (70000 м)":
Создать Сохраняем имя файла – «мат_основа». Появляется таблица, в которой заполняются колонки данными координатами.
Таблица 1
По данным координатам создаем точечные объекты: Таблица Создать точечные объекты
"Создать точки в таблице:" - указываем таблицу "мат_основа";
"Пометить символом" - выбираем необходимый символ;
"Извлечь координаты X из колонки:" - выбираем "У";
"Извлечь координаты V из колонки:" - выбираем "X";
5) выбираем проекцию - "Категория - План-схема", "Проекция - (метры) ".
Б) Создание файла скважины
Создание файла скважины происходит аналогично созданию файла мат.основа:
Файл Новая таблица Показать списком Создать
Создаем поля:
N – целое;
X,Y,Н , «глубина» - вещественные;
«Примечание» - символьное.
Далее из Excel вставляем таблицу с параметрами скважин. Затем выполняем следующие операции: Таблица – Создать точечные объекты - "Извлечь координаты X из колонки:" - выбираем "У"; "Извлечь координаты V из колонки:" - выбираем "X".
В результате произведенных действий имеем:

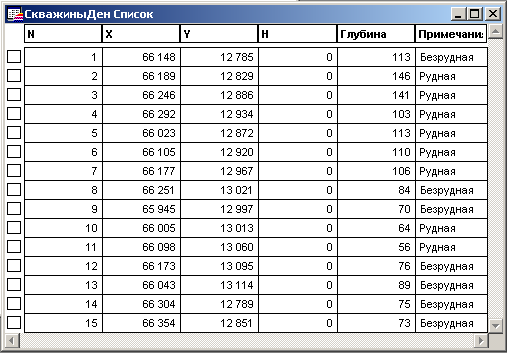

Таблица 2

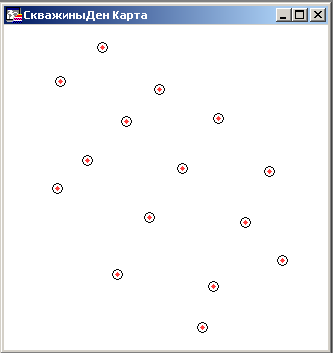

Рис.1
3. Сканирование топоплана, подгрузка и трансформирование растра
Перед подгрузкой растра необходимо отсканировать карту. Сканирование производим с помощью программы Imaging. При сканировании устанавливаем следующие параметры:
- расширение 300 tpi;
- цветность – цветной;
- тип файла - .tif.
Далее подгружаем растр, для чего выполняем следующие операции:
Файл – Открыть таблицу – открыть нужный файл.
Теперь необходимо провести регистрацию растра. Регистрация растра может быть выполнена двумя способами.
1. Указывая точки на растре, указывают точные координаты с клавиатуры (последовательно).
2. При регистрации используются данные слоя мат.основа с координатами. При этом необходимо процесс регистрации связать со слоем мат.основа.
Мы используем первый способ, то есть осуществляем следующие действия:
Растр Открыть Регистрировать в окошке "Регистрация изображения" нужно выбрать:
1) "Категория - План-схема", "Проекция - План-схема (метры)";
указываем на растре левый нижний угол квадрата и вбиваем координаты данной точки;
так же обходим все углы исходного квадрата, вбивая координаты мат основы;
Рис.2
