►Содержание►

  1. Общая схема сети

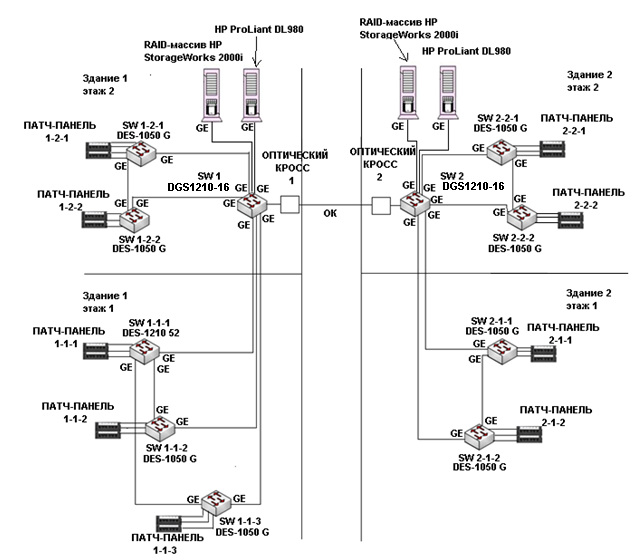

Рисунок 14 – Структурная схема проектируемой сети.

  1. Фасады стоек.

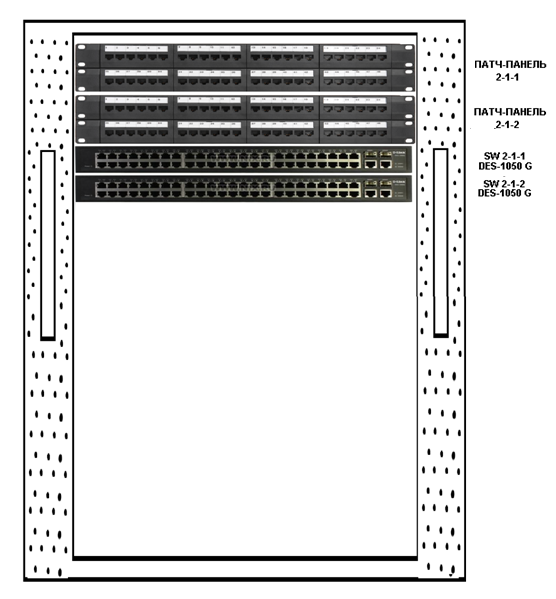

Рисунок 15 – Изображения фасада телекоммуникационного шкафа в кроссовой этажа в здании 1 на 1 этаже

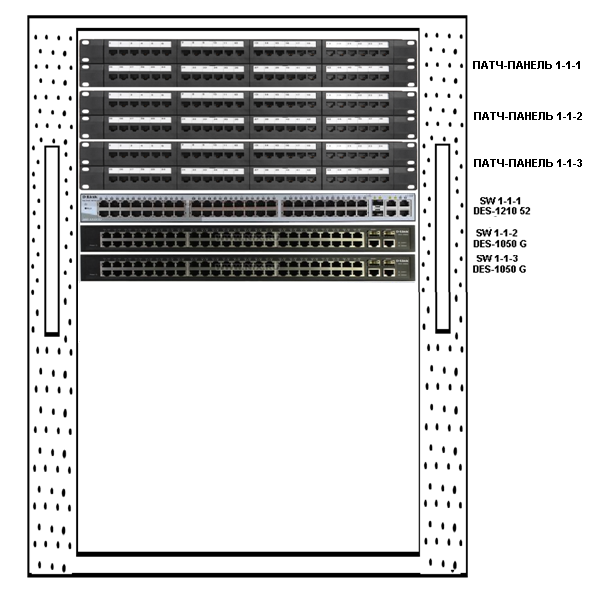

Рисунок 16 – Изображения фасада телекоммуникационного шкафа в кроссовой этажа в здании 2 на 1 этаже

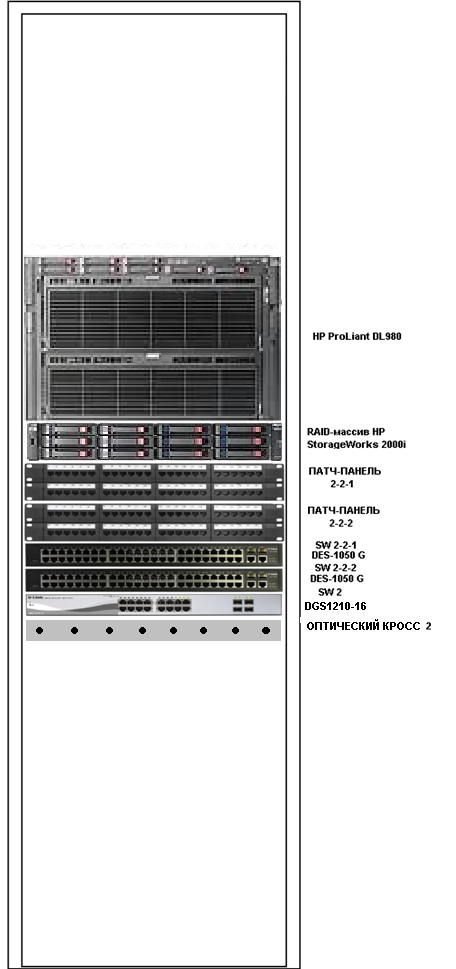

Рисунок 17 – Изображения фасада телекоммуникационной стойки в серверной комнате в здании 1 на 2 этаже

Рисунок 17 – Изображения фасада телекоммуникационной стойки в серверной комнате в здании 2 на 2 этаже

  1. Таблица кроссировок

В таблице приняты следующие обозначения:

№ модуля ИР обозначается следующим образом:

1 число означает № здания

2 число означает № этажа в этом здании

3 число означает № комнаты на этом этаже

4 число означает № ИР в этой комнате

5 число означает № модуля в этой ИР

Для идентификации патч-панели и порта на ней используются следующие обозначения:

Комбинация из 3 цифр означает № патч-панели(1 число-№здания,2 число-№этажа,3 число - № ПП на этаже)

Следующее после точки число указывает на номер порта на данной патч панели.

Идентификация коммутатора и порта на нем аналогична идентификации патч-панели и порта на ней.

Для надежности Модули одной ИР подключаются к разным патч-панелям, и если из строя выйдет патч панель или смежный с ней коммутатор, то второй модуль в ИР будет продолжать функционировать.

Таблица 22 – Таблица кроссировок.

№ здания

№ этажа

№ комнаты

№ модуля информационной розетки

№ патч-панели (и № порта )

№ коммутатора (и № порта )

1

1

1

1.1.1.1.1

1-1-1.1

1-1-1.1

1.1.1.1.2

1-1-2.1

1-1-2.1

2

1.1.2.1.1

1-1-1.2

1-1-1.2

1.1.2.1.2

1-1-2.2

1-1-2.2

1.1.2.2.1

1-1-1.3

1-1-1.3

1.1.2.2.2

1-1-2.3

1-1-2.3

1.1.2.3.1

1-1-1.4

1-1-1.4

1.1.2.3.2

1-1-2.4

1-1-2.4

3

1.1.3.1.1

1-1-1.5

1-1-1.5

1.1.3.1.2

1-1-2.5

1-1-2.5

1.1.3.2.1

1-1-1.6

1-1-1.6

1.1.3.2.2

1-1-2.6

1-1-2.6

1.1.3.3.1

1-1-1.7

1-1-1.7

1.1.3.3.2

1-1-2.7

1-1-2.7

1.1.3.4.1

1-1-1.8

1-1-1.8

1.1.3.4.2

1-1-2.8

1-1-2.8

4

1.1.4.1.1

1-1-1.9

1-1-1.9

1.1.4.1.2

1-1-2.9

1-1-2.9

1.1.4.2.1

1-1-1.10

1-1-1.10

1.1.4.2.2

1-1-2.10

1-1-2.10

1.1.4.3.1

1-1-1.11

1-1-1.11

1.1.4.3.2

1-1-2.11

1-1-2.11

5

1.1.5.1.1

1-1-1.12

1-1-1.12

1.1.5.1.2

1-1-2.12

1-1-2.12

1.1.5.2.1

1-1-1.13

1-1-1.13

1.1..5.2.2

1-1-2.13

1-1-2.13

1.1.5.3.1

1-1-1.14

1-1-1.14

1.1.5.3.2

1-1-2.14

1-1-2.14

1.1.5.4.1

1-1-1.15

1-1-1.15

1.1.5.4.2

1-1-2.15

1-1-2.15

6

1.1.6.1.1

1-1-1.16

1-1-1.16

1.1.6.1.2

1-1-2.16

1-1-2.16

1.1.6.2.1

1-1-1.17

1-1-1.17

1.1.6.2.2

1-1-2.17

1-1-2.17

1.1.6.3.1

1-1-1.18

1-1-1.18

1.1.6.3.2

1-1-2.18

1-1-2.18

1.1.6.4.1

1-1-1.19

1-1-1.19

1.1.6.4.2

1-1-2.19

1-1-2.19

1.1.6.5.1

1-1-1.20

1-1-1.20

1.1.6.5.2

1-1-2.20

1-1-2.20

7

1.1.7.1.1

1-1-1.21

1-1-1.21

1.1.7.1.2

1-1-2.21

1-1-2.21

1.1.7.2.1

1-1-1.22

1-1-1.22

1.1.7.2.2

1-1-2.22

1-1-2.22

1.1.7.3.1

1-1-1.23

1-1-1.23

1.1.7.3.2

1-1-2.23

1-1-2.23

1.1.7.4.1

1-1-1.24

1-1-1.24

1.1.7.4.2

1-1-2.24

1-1-2.24

9

1.1.9.1.1

1-1-1.25

1-1-1.25

1.1.9.1.2

1-1-2.25

1-1-2.25

1.1.9.2.1

1-1-1.26

1-1-1.26

1.1.9.2.2

1-1-2.26

1-1-2.26

1.1.9.3.1

1-1-1.27

1-1-1.27

1.1.9.3.2

1-1-2.27

1-1-2.27

1.1.9.4.1

1-1-1.28

1-1-1.28

1.1.9.4.2

1-1-2.28

1-1-2.28

1.1.9.5.1

1-1-1.29

1-1-1.29







1.1.9.5.2

1-1-2.29

1-1-2.29

1.1.9.6.1

1-1-1.30

1-1-1.30

1.1.9.6.2

1-1-2.30

1-1-2.30

1.1.9.7.1

1-1-1.31

1-1-1.31

1.1.9.7.2

1-1-2.31

1-1-2.31

10

1.1.10.1.1

1-1-1.32

1-1-1.32

1.1.10.1.2

1-1-2.32

1-1-2.32

1.1.10.2.1

1-1-133

1-1-133

1.1.10.2.2

1-1-2.33

1-1-2.33

1.1.10.3.1

1-1-1.34

1-1-1.34

1.1.10.3.2

1-1-2.34

1-1-2.34

1.1.10.4.1

1-1-1.35

1-1-1.35

1.1.10.4.2

1-1-2.35

1-1-2.35

11

1.1.11.1.1

1-1-1.36

1-1-1.36

1.1.11.1.2

1-1-2.36

1-1-2.36

1.1.11.2.1

1-1-1.37

1-1-1.37

1.1.11.2.2

1-1-2.37

1-1-2.37

1.1.11.3.1

1-1-1.38

1-1-1.38

1.1.11.3.2

1-1-2.38

1-1-2.38

1.1.11.4.1

1-1-1.39

1-1-1.39

1.1.11.4.2

1-1-2.39

1-1-2.39

1.1.11.5.1

1-1-1.40

1-1-1.40

1.1.11.5.2

1-1-2.40

1-1-2.40

2

1

1.2.1.1.1

1-2-1.1

1-2-1.1

1.2.1.1.2

1-2-2.1

1-2-2.1

2

1.2.2.1.1

1-2-1.2

1-2-1.2

1.2.2.1.2

1-2-2.2

1-2-2.2

3

1.2.3.1.1

1-2-1.3

1-2-1.3

1.2.3.1.2

1-2-2.3

1-2-2.3

1.2.3.2.1

1-2-1.4

1-2-1.4

1.2.3.2.2

1-2-2.4

1-2-2.4

1.2.3.3.1

1-2-1.5

1-2-1.5

1.2.3.3.2

1-2-2.5

1-2-2.5

4

1.2.4.1.1

1-2-1.6

1-2-1.6

1.2.4.1.2

1-2-2.6

1-2-2.6

1.2.4.2.1

1-2-1.7

1-2-1.7

1.2.4.2.2

1-2-2.7

1-2-2.7

1.2.4.3.1

1-2-1.8

1-2-1.8

1.2.4.3.2

1-2-2.8

1-2-2.8

1.2.4.4.1

1-2-1.9

1-2-1.9

1.2.4.4.2

1-2-2.9

1-2-2.9

5

1.2.5.1.1

1-2-1.10

1-2-1.10

1.2.5.1.2

1-2-2.10

1-2-2.10

1.2.5.2.1

1-2-1.11

1-2-1.11

1.2.5.2.2

1-2-2.11

1-2-2.11

7

1.2.7.1.1

1-2-1.12

1-2-1.12

1.2.7.1.2

1-2-2.12

1-2-2.12

1.2.7.2.1

1-2-1.13

1-2-1.13

1.2.7.2.2

1-2-2.13

1-2-2.13

1.2.7.3.1

1-2-1.14

1-2-1.14

1.2.7.3.2

1-2-2.14

1-2-2.14

1.2.7.4.1

1-2-1.15

1-2-1.15

1.2.7.4.2

1-2-2.15

1-2-2.15

9

1.2.9.1.1

1-2-1.16

1-2-1.16

1.2.9.1.2

1-2-2.16

1-2-2.16

1.2.9.2.1

1-2-1.17

1-2-1.17

1.2.9.2.2

1-2-2.17

1-2-2.17

1.2.9.3.1

1-2-1.18

1-2-1.18

1.2.9.3.2

1-2-2.18

1-2-2.18





1.2.9.4.1

1-2-1.19

1-2-1.19



1.2.9.4.2

1-2-2.19

1-2-2.19

1.2.9.5.1

1-2-1.20

1-2-1.20

1.2.9.5.2

1-2-2.20

1-2-2.20

1.2.9.6.1

1-2-1.21

1-2-1.21

1.2.9.6.2

1-2-2.21

1-2-2.21

10

1.2.10.1.1

1-2-1.22

1-2-1.22

1.2.10.1.2

1-2-2.22

1-2-2.22

1.2.10.2.1

1-2-1.23

1-2-1.23

1.2.10.2.2

1-2-2.23

1-2-2.23

1.2.10.31

1-2-1.24

1-2-1.24

1.2.10.3.2

1-2-2.24

1-2-2.24

1.2.10.4.1

1-2-1.25

1-2-1.25

1.2.10.4.2

1-2-2.25

1-2-2.25

1.2.10.5.1

1-2-1.26

1-2-1.26

1.2.10.5.2

1-2-2.26

1-2-2.26

1.2.10.6.1

1-2-1.27

1-2-1.27

1.2.10.6.2

1-2-2.27

1-2-2.27

1.2.10.7.1

1-2-1.28

1-2-1.28

1.2.10.7.2

1-2-2.28

1-2-2.28

2

1

1

2.1.1.1.1

2-1-1.1

2-1-1.1

2.1.1.1.2

2-1-2.1

2-1-2.1

2.1.1.2.1

2-1-1.2

2-1-1.2

2.1.1.2.2

2-1-2.2

2-1-2.2

2.1.1.3.1

2-1-1.3

2-1-1.3

2.1.1.3.2

2-1-2.3

2-1-2.3

2.1.1.4.1

2-1-1.4

2-1-1.4

2.1.1.4.2

2-1-2.4

2-1-2.4

2.1.1.5.1

2-1-1.5

2-1-1.5

2.1.1.5.2

2-1-2.5

2-1-2.5

2

2.1.2.1.1

2-1-1.6

2-1-1.6

2.1.2.1.2

2-1-2.6

2-1-2.6

2.1.2.2.1

2-1-1.7

2-1-1.7

2.1.2.2.2

2-1-2.7

2-1-2.7

2.1.2.3.1

2-1-1.8

2-1-1.8

2.1.2.3.2

2-1-2.8

2-1-2.8

2.1.2.4.1

2-1-1.9

2-1-1.9

2.1.2.4.2

2-1-2.9

2-1-2.9

2.1.2.5.1

2-1-1.10

2-1-1.10

2.1.2.5.2

2-1-2.10

2-1-2.10

3

2.1.3.1.1

2-1-1.11

2-1-1.11

2.1.3.1.2

2-1-2.11

2-1-2.11

2.1.3.2.1

2-1-1.12

2-1-1.12

2.1.3.2.2

2-1-2.12

2-1-2.12

2.1.3.3.1

2-1-1.13

2-1-1.13

2.1.3.3.2

2-1-2.13

2-1-2.13

4

2.1.4.1.1

2-1-1.14

2-1-1.14

2.1.4.1.2

2-1-2.14

2-1-2.14

2.1.4.2.1

2-1-1.15

2-1-1.15

2.1.4.2.2

2-1-2.15

2-1-2.15

5

2.1.5.1.1

2-1-1.16

2-1-1.16

2.1.5.1.2

2-1-2.16

2-1-2.16

2.1.5.2.1

2-1-1.17

2-1-1.17

2.1.5.2.2

2-1-2.17

2-1-2.17

6

2.1.6.1.1

2-1-1.18

2-1-1.18

2.1.6.1.2

2-1-2.18

2-1-2.18

2.1.6.2.1

2-1-1.19

2-1-1.19

2.1.6.2.2

2-1-2.19

2-1-2.19

2.1.6.3.1

2-1-1.20

2-1-1.20

2.1.6.3.2

2-1-2.20

2-1-2.20

7

2.1.7.1.1

2-1-1.21

2-1-1.21







2.1.7.1.2

2-1-2.21

2-1-2.21

2.1.7.2.1

2-1-1.22

2-1-1.22

2.1.7.2.2

2-1-2.22

2-1-2.22

9

2.1.9.1.1

2-1-1.23

2-1-1.23

2.1.9.1.2

2-1-2.23

2-1-2.23

2.1.9.2.1

2-1-1.24

2-1-1.24

2.1.9.2.2

2-1-2.24

2-1-2.24

2.1.9.3.1

2-1-1.25

2-1-1.25

2.1.9.3.2

2-1-2.25

2-1-2.25

2.1.9.4.1

2-1-1.26

2-1-1.26

2.1.9.4.2

2-1-2.26

2-1-2.26

2

1

2.2.1.1.1

2-2-1.1

2-2-1.1

2.2.1.1.2

2-2-2.1

2-2-2.1

2.2.1.2.1

2-2-1.2

2-2-1.2

2.2.1.2.2

2-2-2.2

2-2-2.2

2.2.1.3.1

2-2-1.3

2-2-1.3

2.2.1.3.2

2-2-2.3

2-2-2.3

2.2.1.4.1

2-2-1.4

2-2-1.4

2.2.1.4

2-2-2.4

2-2-2.4

2.2.1.5

2-2-1.5

2-2-1.5

2.2.1.5

2-2-2.5

2-2-2.5

2

2.2.2.1

2-2-1.6

2-2-1.6

2.2.2.1

2-2-2.6

2-2-2.6

2.2.2.2

2-2-1.7

2-2-1.7

2.2.2.2

2-2-2.7

2-2-2.7

2.2.2.3

2-2-1.8

2-2-1.8

2.2.2.3

2-2-2.8

2-2-2.8

2.2.2.4

2-2-1.9

2-2-1.9

2.2.2.4

2-2-2.9

2-2-2.9

2.2.2.5

2-2-1.10

2-2-1.10

2.2.2.5

2-2-2.10

2-2-2.10

2.2.2.6

2-2-1.11

2-2-1.11

2.2.2.6

2-2-2.11

2-2-2.11

2.2.2.7

2-2-1.12

2-2-1.12

2.2.2.7

2-2-2.12

2-2-2.12

2.2.2.8

2-2-1.13

2-2-1.13

2.2.2.8

2-2-2.13

2-2-2.13

3

2.2.3.1

2-2-1.14

2-2-1.14

2.2.3.1

2-2-2.14

2-2-2.14

2.2.3.2

2-2-1.15

2-2-1.15

2.2.3.2

2-2-2.15

2-2-2.15

2.2.3.3

2-2-1.16

2-2-1.16

2.2.3.3

2-2-2.16

2-2-2.16

2.2.3.4

2-2-1.17

2-2-1.17

2.2.3.4

2-2-2.17

2-2-2.17

2.2.3.5

2-2-1.18

2-2-1.18

2.2.3.5

2-2-2.18

2-2-2.18

4

2.2.4.1

2-2-1.19

2-2-1.19

2.2.4.1

2-2-2.19

2-2-2.19

2.2.4.2

2-2-1.20

2-2-1.20

2.2.4.2

2-2-2.20

2-2-2.20

2.2.4.3

2-2-1.21

2-2-1.21

2.2.4.3

2-2-2.21

2-2-2.21

2.2.4.4

2-2-1.22

2-2-1.22

2.2.4.4

2-2-2.22

2-2-2.22

2.2.4.5

2-2-1.23

2-2-1.23

2.2.4.5

2-2-2.23

2-2-2.23

5

2.2.5.1

2-2-1.24

2-2-1.24

2.2.5.1

2-2-2.24

2-2-2.24







2.2.5.2

2-2-1.25

2-2-1.25

2.2.5.2

2-2-2.25

2-2-2.25

6

2.2.6.1

2-2-1.26

2-2-1.26

2.2.6.1

2-2-2.26

2-2-2.26

2.2.6.2

2-2-1.27

2-2-1.27

2.2.6.2

2-2-2.27

2-2-2.27

8

2.2.8.1

2-2-1.28

2-2-1.28

2.2.8.1

2-2-2.28

2-2-2.28

2.2.8.2

2-2-1.29

2-2-1.29

2.2.8.2

2-2-2.29

2-2-2.29

2.2.8.3

2-2-1.30

2-2-1.30

2.2.8.3

2-2-2.30

2-2-2.30

2.2.8.4

2-2-1.31

2-2-1.31

2.2.8.4

2-2-2.31

2-2-2.31

9

2.2.9.1

2-2-1.32

2-2-1.32

2.2.9.1

2-2-2.32

2-2-2.32

2.2.9.2

2-2-133

2-2-133

2.2.9.2

2-2-2.33

2-2-2.33

2.2.9.3

2-2-1.34

2-2-1.34

2.2.9.3

2-2-2.34

2-2-2.34

2.2.9.4

2-2-1.35

2-2-1.35

2.2.9.4

2-2-2.35

2-2-2.35

Приложение 1 –общая спецификация кабельной системы.

Наименование компонента

Название

Цена за ед., руб.

Кол-во, шт.

Цена, руб.

Модуль Keystone Jack RJ-45

Hyperline KJE-8P8C-C5e-90-WH Вставка Keystone Jack RJ-45(8P8C), категория 5e, 110 IDC, заделка с помощью E-TOOL, белая

40,25

250

10062,50

Суппорт для заделки 2 модулей Keystone Jack RJ-45

LEGRAND 10992 Суппорт Mosaic 2 мод., с рамкой, 85 мм

207,69

125

25961,25

Патч-корд медный

Gembird PP12e-2m Патч-корд UTP кат.5e, 2м, литой, многожильный

46.05

125

5756,25

Кабельный канал

LEGRAND 10463 Кабель-канал 105x35, крышка 85 мм (цена за 1 метр)

337.46

663

223735,98

Кабельный канал

LEGRAND 30008 Кабельный канал 20x12.5 (цена за 1 метр)

38,64

301

11630,64

Кабельный канал

LEGRAND 30002 Кабельный канал 200x200 (цена за 1 метр)

659,88

615,79

9

5938,92

Лоток

Эвантер PL200.60 Проволочный лоток,оцинкованный 200х60мм, Эвантер

184.66

150.43

130,3

24061,19

Кабель

Cabeus UTP4-C5E-SOLID-GY Кабель витая пара UTP (U/UTP), категория 5e, 4 пары 0,5мм (24 AWG), одножильный, серый (305 м)

2752.69

22

60559,18

Патч-панель

Cabeus PP-48-C5E-Dual IDC Патч-панель 19" (2U), 48 портов RJ-45, категория 5e, Dual IDC

1496.98

9

13472,82

Стойка

Cabeus RA Открытая стойка 19", 42U, высота 2020 мм, двухрамная

7294.27

2

14498,54

Настенный шкаф

Cabeus SH-05F-18U60/35m Шкаф телекоммуникационный настенный 19" 18U 600x350x901mm (ШхГхВ) дверь металл

5679.44

2

11358,88

Коммутатор

D-Link DES-1050G Неуправляемый коммутатор с 48 портами 10/100Base-TX + 2x10/100/1000Base-T

8211.00

8

65688,00

Коммутатор

D-Link DES-1210-52 Настраиваемый коммутатор с 48 портами 10/100Mbps+4x10/100/1000Mbps(2xSFP), 19'

12171.60

1

12171.60

Патч-корд медный

Gembird PP12е-0.5m Патч-корд UTP кат.5e, 0.5м, литой, многожильный

20.93

250

5232,5

Коммутатор

D-Link DGS-1210-16 Коммутатор D-Link 12 портов 10/100/1000 Мбит/с и 4 портами 1000 Мбит/с комбинированными с 4 x SFP

6890.80

2

13781,6

Патч-корд медный

Gembird PP12е-0.5m Патч-корд UTP кат.5e, 0.5м, литой, многожильный

20.93

11

188,37

Патч-корд медный

Hyperline PC-LPM-STP-RJ45-REV-RJ45-C5e-15M-GY Реверсивный патч-корд STP, Cat.5e, 15 м, экранированный

353.38

5

1766,90

Оптический кросс

Cabeus FO-19-8ST Кросс оптический 19" на 8 ST(FC) со сплайс пластиной и КДЗС

982.35

2

1964,70

Оптоволоконный кабель

Hyperline FO-AD-OUT-50-4-ARM Кабель волоконно-оптический 50/125 (OM2) многомодовый, 4 волокна, плотное буферное покрытие (tight buffer), усиленный, бронированный, влагостойкий, для внешней прокладки, PE, черный 123.19

46,04

2220

102208,8

Компьютер

DNS Prestige XL

38990

49

1910510

Компьютер

DNS Office XL

24990

64

1599360

Монитор

Монитор Acer 18.5" V193HQDB/HQDOB/HQVBb/HQVb/HQ/HQb/HQAb

3 350

113

378550

Клавиатура

DNS OFFICE KB-006BK Black PS, 2

300

113

33900

Принтер

Panasonic KX-MB2000RUW

5 650

12

67800

Принтер

Brother HL-2132R Laser Printer (A4 2400x600dpi 20ppm 8Mb USB2.0)

2750

5

13750

Файловый сервер

RAID-массив HP StorageWorks 2000i

175 300

2

350600

Хранилиже данных

Жесткий диск SATA-3 1Tb Toshiba 7200rpm [

2750

4

11000

ААА-сервер

HP ProLiant DL980

2260943

2

4521886

ИТОГО

9485223

Приложение 2 – Характеристики коммутаторов.

DLINK DES-1050 G

Стандарты

IEEE 802.3 10Base-T Ethernet

IEEE 802.3u 100Base-TX Fast Ethernet

IEEE 802.3ab 1000Base-T Gigabit Ethernet

Автоопределение скорости Nway ANSI/IEEE 802.3

Управление потоком IEEE 802.3x

48 портов 10/100Base-TX с автоматическим определением полярности MDI/MDIX

гигабитных порта 10/100/1000Base-T с автоматическим определением полярности MDI/MDIX

Поддержка режима дуплекса/полудуплекса

Ethernet/Fast Ethernet: дуплекс/полудуплекс

Gigabit: дуплекс

Управление потоком

Режим полудуплекса: метод «обратного давления»

Режим дуплекса: управление потоком 802.3х

Светодиодные индикаторы

Для устройства:

Power (Питание)

Для каждого порта

Link/Act

Коммутационная матрица

13,6 Гбит/с

Метод коммутации

Store-and-forward

Таблица МАС-адресов

8К записей на устройство

Изучение МАС-адресов

Автоматическое обновление

Буфер RAM

3,2 Мбит на устройство

Скорость фильтрации/пересылки пакетов

10 Base-T: 14 880 pps на каждом порту

100 Base-TX: 148 809 pps на каждом порту

Gigabit: 1 488 090 pps на каждом порту

DLINK DES-1210 52

Размер

Металлический корпус, 19''

Интерфейсы

• 48 портов 10/100Base-TX

• 2 порта 10/100/1000Base-T

• 2 комбо-порта 10/100/1000Base-T /SFP

Порты

• IEEE 802.3 10BASE-T Ethernet (медный кабель на основе витой пары)

• IEEE 802.3u 100BASE-TX Fast Ethernet (медный кабель на основе витой пары)

• IEEE 802.3ab 1000BASE-T Gigabit Ethernet (медный кабель на основе витой пары)

• IEEE 802.3z Gigabit Ethernet (оптоволоконный кабель)

• Автосогласование ANSI/IEEE 802.3

• Управление потоком IEEE 802.3x

Производительность

• Пропускная способность коммутатора: 17.6 Гб

• Максимальная скорость продвижения пакетов размером 64 байта: 13.1 Mpps

• Таблица MAC-адресов: 8K записей на устройство

• Буфер RAM: 1 Мб

• Flash-память: 16 Мб

• Метод коммутации: Store-and-forward

Индикаторы диагностики

• Power (на устройство)

• Link/Activity/Speed (на порт)

Программное обеспечение

Функции уровня 2

• Таблица МАС-адресов: 8K

• Управление потоком

+ Управление потоком 802.3x

+ Предотвращение блокировки HOL

• IGMP Snooping

+ IGMP v1/v2 Snooping

+ Поддержка до 256 IGMP-групп

+ Поддержка до 64 статических многоадресных групп

+ IGMP Snooping по VLAN

+ Поддержка IGMP Querier

• Фильтрация многоадресных рассылок

+ Перенаправление всех незарегистрированных групп

+ Фильтрация всех незарегистрированных групп

• Spanning Tree Protocol

+ 802.1D STP

+ 802.1w RSTP

• Функция Loopback Detection

• Link aggregation 802.3ad

+ Макс. кол-во групп на устройство – 8, 8 портов на группу

• Port Mirroring

+ One-to-One

+ Many-to-One

+ На основе потока

• Функция диагностики кабеля

• Настраиваемый интерфейс MDI/MDIX

VLAN

• 802.1Q tagged VLAN

• Группы VLAN

+ Макс. 256 статических VLAN

+ Макс. 4094 VIDs

• Управление VLAN

• Asymmetric VLAN

• Auto Voice VLAN

+ Макс. 10 пользователей, определенных OUI

+ Макс. 8 по умолчанию определенных OUI

• Auto Surveillance VLAN

Качество обслуживания (QoS)

• 802.1p

• Макс. 8 очереди на порт, макс. 8 портов на очередь

• Обработка очередей

+ Strict

+ Weighted Round Robin (WRR)

• CoS на основе

+ Очереди приоритетов 802.1p

+ DSCP

• Управление полосой пропускания

+ На основе порта (входящее/ исходящее, с шагом до 64 Кбит/с для 10/100 Мбит/с и с шагом 1850 Кбит/с для 1000 Мбит/с)

DLINK DGS-1210-16

Стандарты и функции портов

+ IEEE 802.3 10BASE-T Ethernet (медный кабель на основе витой пары)

+ IEEE 802.3u 100BASE-TX Fast Ethernet (медный кабель на основе витой пары)

+ IEEE 802.3ab 1000BASE-T Gigabit Ethernet (медный кабель на основе витой пары)

+ Автосогласование ANSI/IEEE 802.3

+ Управление потоком IEEE 802.3x

Количество портов

12 портов 10/100/1000 Мбит/с, 4 комбо-порта 10/100/1000BASE-T/SFP

Сетевые кабели

+ UTP категории. 5, 5e (макс. 100 м)

+ EIA/TIA-568 100 Ом STP (макс. 100 м)

Полный/полудуплекс

+ Полный/полудуплекс для скорости 10/100Мбит/с

+ Полный дуплекс для скорости Gigabit

Расширенные возможности интерфейса

+ Автоопределение MDI/MDI-X для всех портов на основе витой пары

Производительность

Пропускная способность коммутатора

32 Гбит/с

Метод коммутации

+ Store-and-forward

Таблица MAC-адресов

+ 8 Кб записей на устройство

Изучение MAC-адресов

+ До 256 статических записей MAC-адресов

+ Включение/отключение автоизучения MAC-адресов

Максимальная скорость продвижения пакетов размером 64 байта

23.8 Mpps

Буфер RAM

512 Кб на устройство

Программное обеспечение

Функции уровня 2

+ Таблица MAC-адресов: 8 К

+ Управление потоком

- Управление потоком 802.3x

- Предотвращение блокировки HOL

+ IGMP Snooping

- IGMP v1/v2 Snooping

- Поддержка до 256 IGMP-групп

- Поддержка до 64 статических многоадресных групп

- IGMP на VLAN

- Поддержка IGMP Snooping Querier

+ Spanning Tree Protocol

- 802.1D STP

- 802.1w RSTP

+ Loopback Detection

+ 802.3ad Link Aggregation

- DGS-1210-10P: макс. количество групп на устройство 5/8 портов на группу

- DGS-1210-16/DGS-1210-24/DGS-1210-48: макс. количество групп на устройство 8/8 портов на группу

+ Port Mirroring

- One-to-One

- Many-to-One

- Поддержка Mirroring for Tx/Rx/Both

+ Функция диагностики кабеля

+ Настраиваемый интерфейс MDI/MDIX

+ Фильтрация многоадресных рассылок

- Перенаправление всех незарегистрированных групп

- Фильтрация всех незарегистрированных групп

VLAN

+ 802.1Q

+ Группы VLAN

- Макс. 256 статических групп VLAN

- Макс. 4094 VID

+ Управляющий VLAN

+ Asymmetric VLAN

+ Auto Voice VLAN

- Макс. 10 пользователей определенных OUI

- Макс. 8 по умолчанию определенных OUI

QoS (Quality of Service)

+ 802.1p Quality of Service

+ 4 очереди на порт

+ Обработка очередей

- Strict

- Weighted Round Robin (WRR)

+ CoS на основе

- Очередей приоритетов 802.1p

- DSCP

+ Управление полосой пропускания

Заключение

Целью работы являлось освоение ряда принципов, знание которых может освободить от запоминания множества фактов.

В ходе выполнения происходило знакомство с применяемыми на практике технологиями, марками продукции, сопоставление этого всего с рыночной ценой.

Он так же имеет практическое применение (после некоторой доработки) и ценность.

Проделанная работа имела право на творческий подход, свободу мысли и действий.

Практика проектирования ЛВС закрепила знания, полученные из ранее прочтенных курсов.

Список использованных источников

  1. Методическое пособие

  2. http://anlan.ru/

  3. http://dns-shop.ru/

9

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
Помощь Обратная связь Вопросы и предложения Пользовательское соглашение Политика конфиденциальности
