Проектирование горизонтальной кабельной системы
Выбор типа информационных розеток
Выбор типа ИР определен стандартом: ИР должна быть модульной 8-контактной, разъемы с меньшим числом контактов ограничивает универсальность СКС.
В своем проекте я буду использовать ИР с двумя модулями, ИР будут монтироваться в кабельный короб, проходящий по периметру помещения.
Количество ИР равно количеству рабочих мест, включенных в сеть, соответственно это компьютеры и сетевые принтеры. Сетевыми в своем проекте буду считать принтеры, находящиеся в помещении, где работает 2 и более сотрудников.
Таблица 4 – Расчет количества ИР.
|
№ здания |
№ этажа |
Требуемое количество ИР |
|
1 |
1 |
40 |
|
1 |
2 |
27 |
|
2 |
1 |
24 |
|
2 |
2 |
34 |
Итого: |
|
|
125 |
Соответственно, для подключения 125 рабочих мест необходимо 125 патч-кордов.
Таблица 5 – Спецификация ИР и патч-корда
Наименование компонента |
Название |
Цена за ед., руб. |
Кол-во, шт. |
Цена, руб. |
Модуль Keystone Jack RJ-45 |
Hyperline KJE-8P8C-C5e-90-WH Вставка Keystone Jack RJ-45(8P8C), категория 5e, 110 IDC, заделка с помощью E-TOOL, белая |
40,25
|
250 |
10062,50 |
Суппорт для заделки 2 модулей Keystone Jack RJ-45 |
LEGRAND 10992 Суппорт Mosaic 2 мод., с рамкой, 85 мм |
207,69
|
125 |
25961,25 |
Патч-корд медный |
Gembird PP12e-2m Патч-корд UTP кат.5e, 2м, литой, многожильный |
46.05
|
125 |
5756,25 |
Проектирование системы кабельных коробов, лотков и схема прокладки кабелей по ним.
В данном проекте принято, что высота фальш-потолка (т.е. расстояние от реального потолка до фальш-потолка) равно 800 мм, а в серверных комнатах (комната 8 зд.1эт.2 и к.7 зд.2эт2) смонтирован фальш-пол высотой 200 мм.
Кабельный короб проходит по периметру помещений на высоте 800 мм.
Значит, что высота спусков (длина кабельных коробов, необходимых для спуска кабеля с фальш-потолка к коробу, который идет по периметру):
В здании 1 при высоте 4 м спуски 4-0,8-0,8=2,4 м
В здании 1 при высоте 3,6 м спуски 3,6-0,8-0,8=2 м
Условные обозначения, используемые на схемах помещений:
Примечание: на схемах ИР в пределах комнаты нумеруются 1,2,3… а в таблице кроссировок используется другая маркировка, к примеру номер розетки 1.2.4.3.1 обозначает 1ый модуль 3-ей розетки в пределах комнаты № 4 на 2 этаже первого здания.

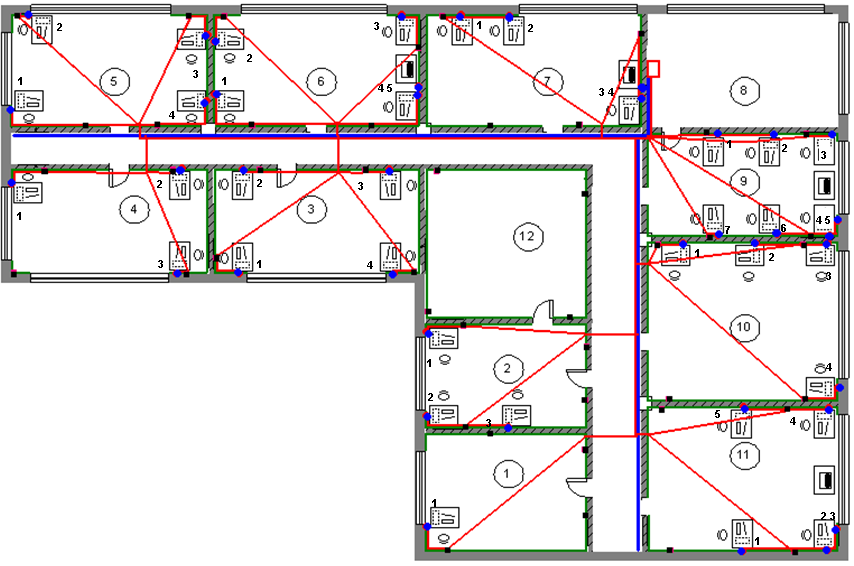

Рисунок 9 – Кабельная система здания №1 этаж 1
Наименование компонента |
Кол-во |
Кабельный короб для прокладки о периметру помещения |
195 м |
Кабельный короб для спуска кабелей из под фальш-потолка |
108 м |
Лоток для прокладки пучка кабелей в коридоре |
38,5 м |
Кабель-канал для спуска пучка кабелей из под фальш-потолка к коммуникационному шкафу |
2 м |
Таблица 6 – Расчет требуемого количества компонентов кабельной системы
Рисунок

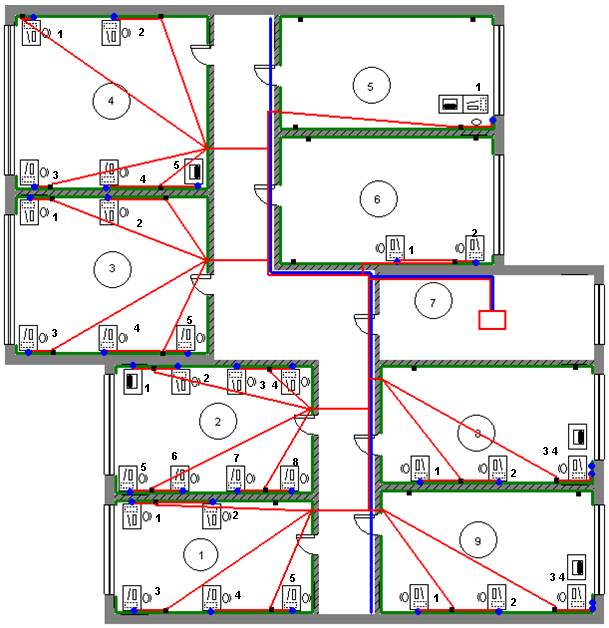

10 – Кабельная система здания №1 этаж 2
Таблица 7 – Расчет требуемого количества компонентов кабельной системы
Наименование компонента |
Кол-во |
Кабельный короб для прокладки о периметру помещения |
185 м |
Кабельный короб для спуска кабелей из под фальш-потолка |
64,8 м |
Лоток для прокладки пучка кабелей в коридоре |
39 м |
Кабель-канал для прокладки пучка кабелей в помещении серверной для спуска из под фальш-потолка под фальш-пол |
3 м |

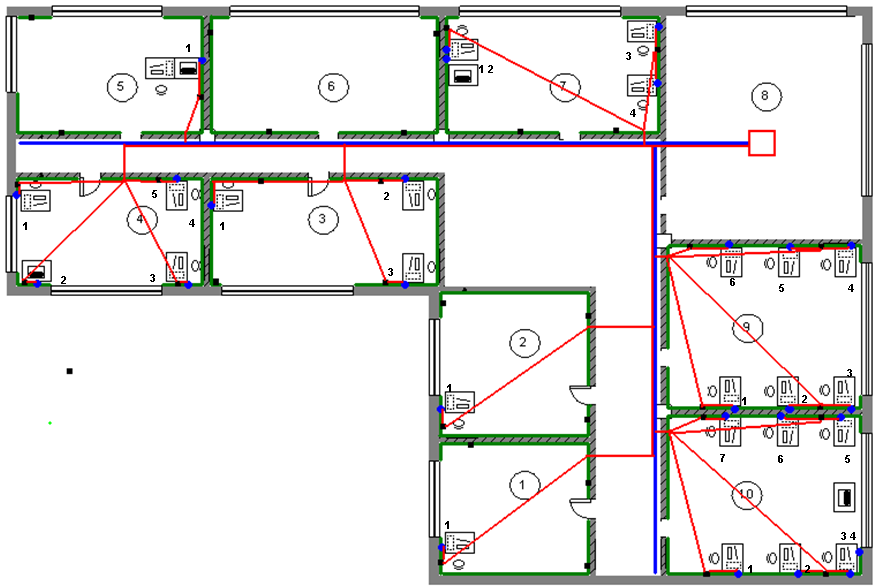

Рисунок 11 – Кабельная система здания №2 этаж 1
Таблица 8 – Расчет требуемого количества компонентов кабельной системы
Наименование компонента |
Кол-во |
Кабельный короб для прокладки о периметру помещения |
140 м |
Кабельный короб для спуска кабелей из под фальш-потолка |
164 м |
Лоток для прокладки пучка кабелей в коридоре |
27 м |
Кабель-канал для спуска пучка кабелей из под фальш-потолка к коммуникационному шкафу |
1,4 м |
Рисунок 12 – Кабельная система здания №2 этаж 2
Таблица 9 – Расчет требуемого количества компонентов кабельной системы
Наименование компонента |
Кол-во |
Кабельный короб для прокладки о периметру помещения |
143 м |
Кабельный короб для спуска кабелей из под фальш-потолка |
64 м |
Лоток для прокладки пучка кабелей в коридоре |
25,8 м |
Кабель-канал для прокладки пучка кабелей в помещении серверной для спуска из под фальш-потолка под фальш-пол |
2,6 м |
Таблица 10 – Спецификация компонентов кабельной системы по данному разделу
Наименование компонента |
Название |
Цена за ед., руб. |
Кол-во, шт. |
Цена, руб. |
Кабельный канал |
LEGRAND 10463 Кабель-канал 105x35, крышка 85 мм (цена за 1 метр) |
337.46
|
663 |
223735,98 |
Кабельный канал |
LEGRAND 30008 Кабельный канал 20x12.5 (цена за 1 метр) |
38,64
|
301 |
11630,64 |
Кабельный канал |
LEGRAND 30002 Кабельный канал 200x200 (цена за 1 метр) |
659,88 615,79 |
9 |
5938,92 |
Лоток |
Эвантер PL200.60 Проволочный лоток,оцинкованный 200х60мм, Эвантер |
184.66 150.43 |
130,3 |
24061,19 |
