2Судовые энергетические установки
2.1Размещение механизмов в машинном и котельном отделениях

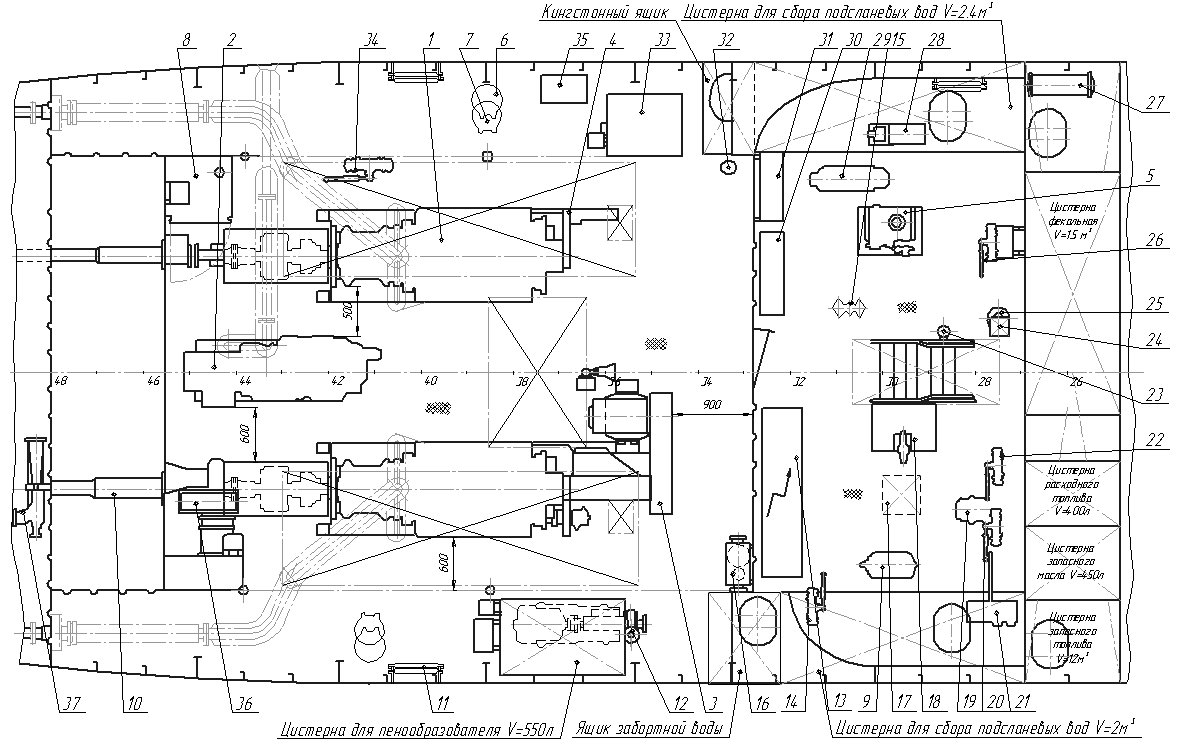

Рис.2.1 - схема размещения механизмов в машинном и котельном отделении
Машинное отделение:
1 – левый дизель 6ЧСП18/22
2 – правый дизель 6ЧСП18/22
3 – валогенератор
4 – дизельгенератор
5 – зарядное устройство
6 – воздушные баллоны
7- компрессор
8 – аккумуляторы
9 – пожарный насос
10 – привод рулевого насоса (рулевой насос)
Котельное отделение:
11 – осушительный насос
12 – ГРЩ 24В
13 – отопительный котел КОАВ63
14 – топливоподкачивающий насос
15 – санитарный насос
16 – ГРЩ 220 В
17 – рулевой аварийный насос
18 – циркуляционный насос отопления
19 – пневмоцистерна (гидрофор)
2.2Основные параметры главных и вспомогательных двигателей

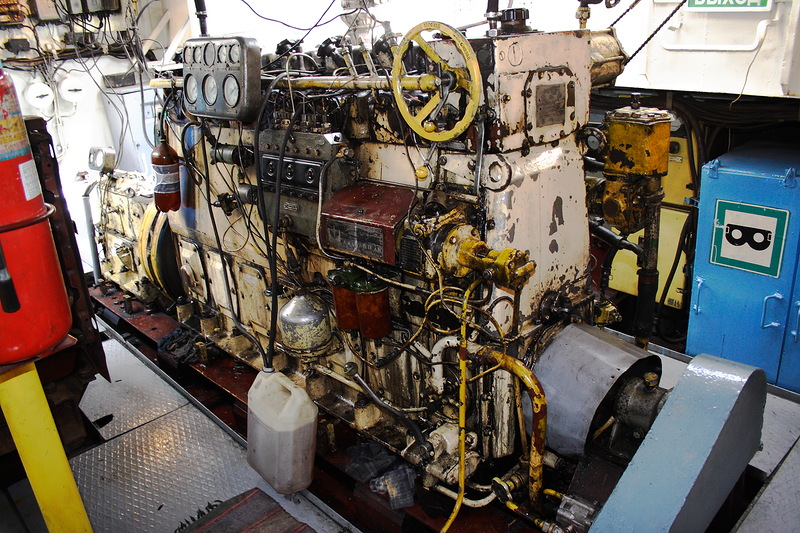

Рисунок главный двигатель 6ЧСП 18/22
Таблица – Технические характеристики 6Ч 18/22
Номинальная мощность |
кВт |
110 |
Степень автоматизации |
- |
1,2 |
Номинальная частота вращения |
Об/мин |
750 |
Диаметр цилиндра |
мм |
180 |
Ход поршня |
мм |
220 |
Число цилиндров дизеля |
- |
6 |
Удельный расход топлива (стандартный) |
г/кВт. ч |
200 |
Удельный расход масла на угар (стандартный) |
г/кВт. ч |
0,68 |
Ресурс до выема поршней |
тыс. ч |
18 |
Ресурс до капитального ремонта |
тыс. ч |
60 |
Масса агрегата сухая |
кг |
5348 |
Габаритные размеры L х В х Н |
мм |
3633 x 1072 х 1825 |
Дизель-генераторный агрегат ДГА 25 состоит из дизеля 4ЧН 10,5/13, и генератора МСС 25, смонтированных на общей раме, которая устанавливается на судовой фундамент на амортизаторах. Дизель четырехцилиндровый, четырехтактный, однорядный. Оборудован всеми агрегатами (насосами, фильтрами, охладителями), обеспечивающими его работу.

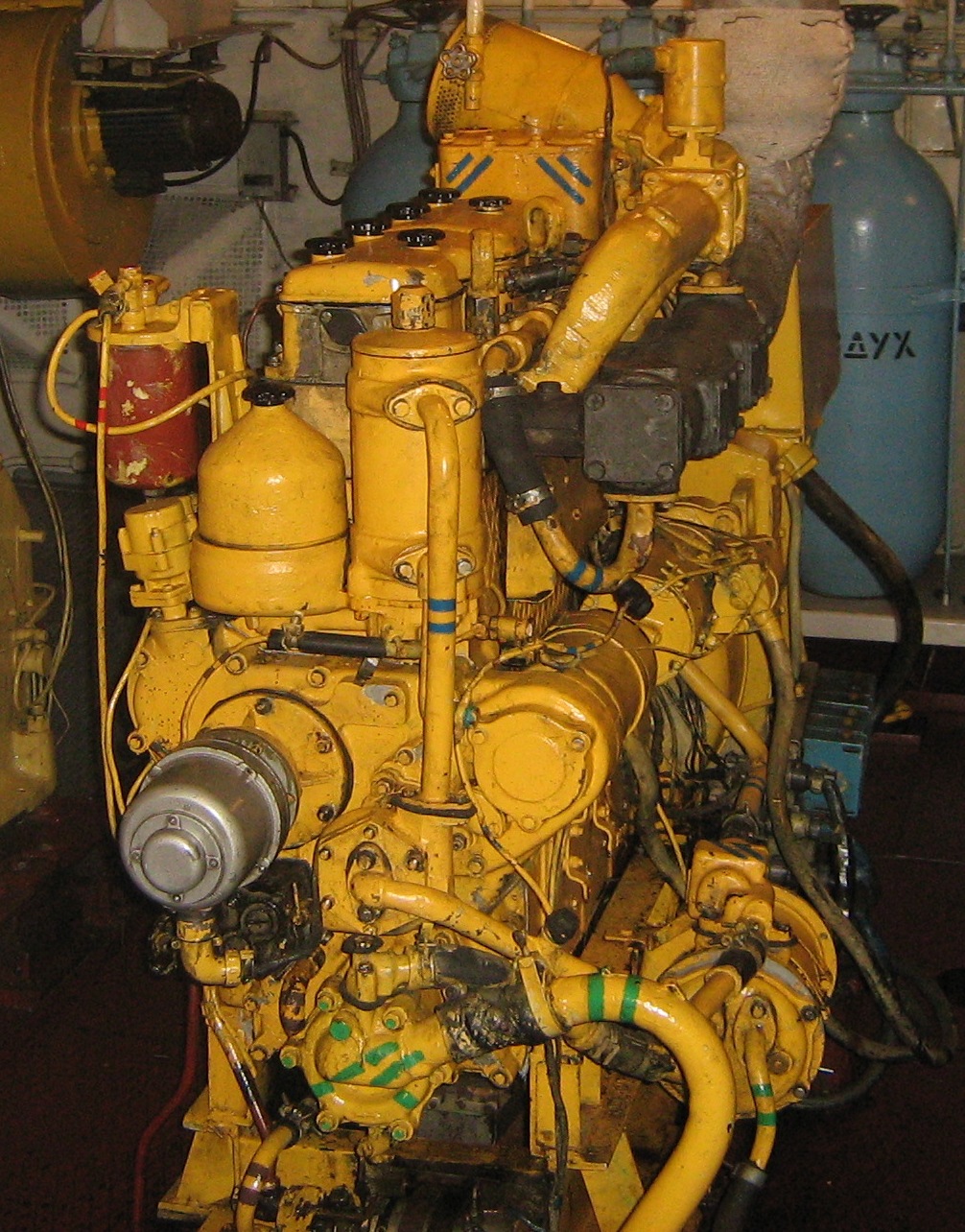

Рисунок дизель-генератор ДГА 25 |
Таблица – Технические характеристики 4Ч 10,5/13
Номинальная мощность |
кВт |
35 |
Степень автоматизации |
- |
1,2 |
Номинальная частота вращения |
Об/мин |
1500 |
Диаметр цилиндра |
мм |
105 |
Ход поршня |
мм |
130 |
Число цилиндров дизеля |
- |
4 |
Удельный расход топлива (стандартный) |
г/кВт. ч |
165 |
Удельный расход масла на угар (стандартный) |
г/кВт. ч |
0,44 |
Ресурс до выема поршней |
тыс. ч |
15 |
Ресурс до капитального ремонта |
тыс. ч |
30 |
Масса агрегата сухая |
кг |
1740 |
2.3Основные параметры котельной и холодильной установки
Вспомогательный автоматизированный котлоагрегат КОАВ-68-1
Котлоагрегат огнетрубный, автоматизированный, водогрейный. КОАВ68 предназначен для отопления судовых и корабельных помещений в замкнутых системах водяного отопления. Вспомогательные механизмы и аппараты системы автоматического управления и защиты должны надежно работать при температуре окружающего воздуха не более + 45ºс и относительной влажности воздуха не более 95 ±3 % при t =25±2ºС индекс котлоагрегата КОАВ68 означает : котлоагрегат огнетрубный, автоматизированный, водогрейный теплопроизводительностью 68000 ккал/ч на переменном токе.

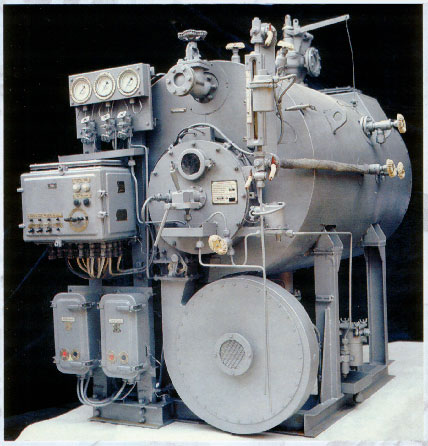

Рисунок- котлоагрегат КОАВ-68
Таблица 2.4 - Основные технические данные котлоагрегата КОАВ-68
Теплопроизводительность |
ккал/ч |
68000 |
Поверхность нагрева |
м² |
2,53 |
Рабочее давление |
МПа |
0,18±0,01 |
Наибольшая температура воды на выходе из котла |
ºС |
115±3 |
КПД |
% |
82 |
Топливо |
- |
Дизельное |
Расход топлива |
кг/ч |
8,5±0,5 |
Давление топлива перед форсункой |
МПа |
0,75±0,03 |
Потребляемая мощность |
кВт/ч |
1,2 |
Температура воды в котле при прекращении горения в точке ºС : не более 105 ± 5. Время до отключения электродвигателя топливного насоса при прекращении горения в точке (срыве факела) или воспламенения топлива при пуске котла сек. : 10 ± 2 .Клапан отсечной прекращает подачу топлива к форсунке при падении давления МПа (кгс/см²) : не менее 0,6 ± 0,05 (6,0 ± 0,5). Действие предохранительного клапана МПа (кгс/см²) :
давление открытия клапана не более 0,21 ± 0,01 (2,1 ±0,1).
давление закрытия клапана не менее 0,18 (1,8).
давление открытия клапана редукционного ниже 0,18 МПа
