МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«Омский государственный технический университет»

Энергетический институт

Кафедра «Электрическая техника»

Курсовой проект по курсу «Аварийные режимы». Тема: «Аварийные и особые режимы работы электрооборудования»

Вариант № 72.

Выполнил:

ст.гр. ЭЭб-419

Новиков П.В.

Проверил:

Беляев П.В.

Омск – 2012г.

Содержание

Задание по расчету курсового проекта 2

Справочные данные 3

Введение 4

Расчет начальных значений токов трехфазного К.З. 7

Расчет ударного тока трехфазного К.З. 10

Схема замещения обратной последовательности 12

Схема замещения нулевой последовательности 13

Расчет периодической составляющей токов двухфазного К.З. 14

Расчет периодической составляющей токов однофазного К.З. 15

Заключение 16

Список используемой литературы 17

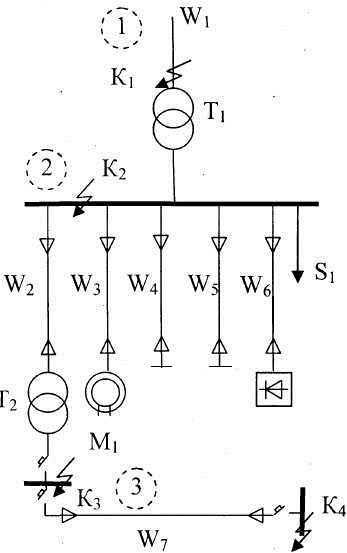

Задание по расчету курсового проекта

система: =2500МВА;

W1 - АС – 70, 25 км, тросы не заземлены;

Т1 – ТМН – 2500/35, Д/Д;

W2 –ААБ2Л, 35 мм2, 240 м;

W3 –ААБ2Л, 35 мм2, 250 м;

W4 –ААБ2Л, 70 мм2, 200 м;

W5 –ААШВ, 50 мм2, 150 м;

W6 –ААШВ, 35 мм2, 220 м;

W7 –ВВГ, 35 мм2, 100 м;

Т2 – ТМ – 63/10, У/Z;

М1 – СТД – 630 – 23УХЛ4, 1 шт.;

Преобразовательная установка – S = 500 кВА;

Сторонняя нагрузка – S = 510 кВА;

Отрасль – нефтепереработка;

z1 = 0,0523 + j0,180;

z2 = 0,0523 + j0,180;

ЕНГ = 0,953;

Рабочий ток нагрузки по W7 = 270 А;

шинопровод на ТП и СП отсутствует.

Рассчитать во всех точках ток трехфазного, двухфазного и однофазного (если необходимо) короткого замыкания и ударный ток трехфазного короткого замыкания.

Справочные данные

W1: AC – 70, r0=0,428 Ом/км, х0=0,432 Ом/км;

Т1: ТМН – 2500/35, UВН=35 кВ, UНН=11 кВ, UК%=6,5,  РК=23,5 кВт, SН=2500 кВА;

W2: ААБ2Л, r0=0,89 Ом/км, х0=0,087 Ом/км;

W3: ААБ2Л, r0=0,89 Ом/км, х0=0,087 Ом/км;

W4: ААБ2Л, r0=0,443 Ом/км, х0=0,08 Ом/км;

W5: ААШВ, r0=0,62 Ом/км, х0=0,083 Ом/км;

W6: ААШВ, r0=0,89 Ом/км, х0=0,087 Ом/км;

W7: ВВГ, r0=0,53 Ом/км, х0=0,088 Ом/км;

Т2: ТМ – 63/10, UК%=4,7

M1: A4 – СТД – 630 – 23УХЛ4, РН=630 кВт, UН=10 кВ, cos Н=0,9, =0,956, nН=3000об/мин, kп=5,66, =0,14.

Введение

Для электроустановок характерны четыре режима: нормальный, аварийный, послеаварийный и ремонтный, причем аварийный режим является кратковременным режимом, а остальные продолжительными режимами.

Электрооборудование выбирается по параметрам продолжительных режимов, а проверяется по параметрам кратковременных режимов, определяющим из которых является режим короткого замыкания.

По режиму короткого замыкания электрооборудования проверяется на электродинамическую и термическую стойкость, а коммутационные аппараты – также на коммутационную способность.

Учитывая дискретный характер изменения параметров электрооборудования, расчет токов КЗ для его проверки допускается производить приближенно, с принятием ряда допущений, при этом погрешность расчета КЗ не должна превышать 5-10%.

Руководящие указания, согласно действующим государственным стандартам в области коротких замыканий, а также с правилами устройства электроустановок:

- ГОСТ Р 50254-92. Короткие замыкания в электроустановках. Методы расчета электродинамического и термического действия токов короткого замыкания. – М.: Изд-во стандартов, 1993. – 57 с.

Короткое замыкание – замыкание, при котором токи в ветвях электроустановки, примыкающих к месту его возникновения, резко возрастают, превышая наибольший допустимый ток продолжительного режима.

Короткое замыкание на землю – это короткое замыкание в электроустановке, обусловленное соединением с землей какого-либо ее элемента.

Режим короткого замыкания – режим работы электроустановки при наличии в ней короткого замыкания.
