Курсовая работа

по дисциплине ”Строительная теплофизика“.

“ Теплотехнический расчёт ограждающих конструкций углового помещения

последнего этажа жилого здания ”

Вариант 50

Выполнила: студентка Богданова М.А.

группы 09-ТВ-2

Проверил: Гончаров Э.И.

Новополоцк 2011 г.

Содержание

1. Введение……………………………………………………………………….3

2. Определение расчётной зимней температуры наружной стены…………………………………………………………..……………….5

3. Расчёт сопротивления теплопередаче ограждающих конструкций…………………………………………………………………...6

4. Тепловлажностный расчёт наружного ограждения....................................11

5. Теплоустойчивость помещения…………………………………………….13

6. Расчёт сопротивления воздухопроницания заполнения светового проёма………………………………………………………………………...16

7. Определение сопротивления паропроницанию ограждающих конструкций………………………………………………………………….17

8. Литература…………………………………………………………………...18

9. Приложение…………………………………………………………….........19

Необходимо провести расчёт углового помещения верхнего этажа здания в г. Витебске, конструкция наружной стены В (рис. 1) с утепляющим слоем из мягких плит, полужестких и жестких минераловатных на битумном связующем, конструкция совмещённого покрытия Ι (рис. 2) с утепляющим слоем из полистиролбетонных теплоизоляционных плит.

После выбора задания перед началом работы из [1] заполняется таблица климатологических данных для условий заданного города.

1) Характеристика помещения

Длина L=8м; ширина B=5м; высота H=3м.

Площадь световых проёмов 30% от площади наружных стен

7

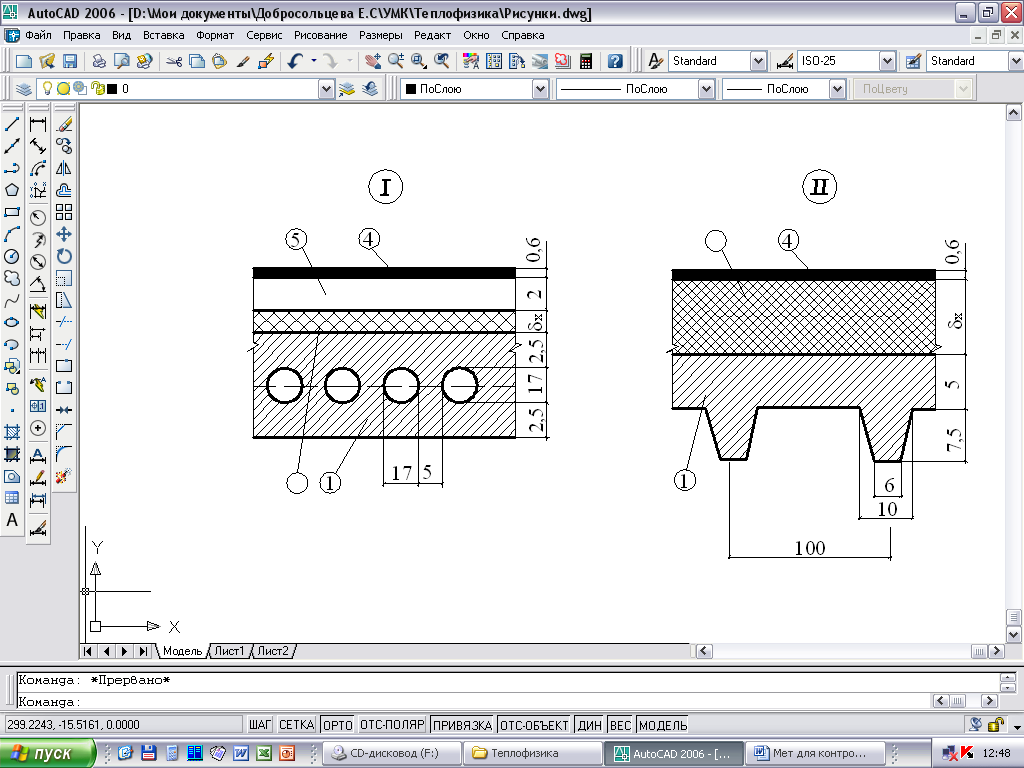

Рис.1. Схема конструкций Рис.2. Схемы конструкций

наружных cтен. совмещенных покрытий.

КЛИМАТОЛОГИЧЕСКИЕ ДАННЫЕ

Наименование показателя	Обозначение	Численно величина	Литературный источник
Расчётная температура внутреннего воздуха Расчётная зимняя температура наружного воздуха Продолжительность отопительного периода Средняя за отопительный период температура наружного воздуха Средняя температура наиболее холодной пятидневки Максимальная из средних скоростей ветра по румбам за январь Расчётная относительная влажность внутреннего воздуха Средняя относительная влажность наружного воздуха за отопительный период	tВ , oC tН , oC zОТ , сут tН.ОТ , oC t , oC vСР , м/с В , % Н.ОТ , %	18 -28 207 -2 -25 5,4 55 82	Табл. 4.1 Табл. 5.2, Табл. 4.3 Табл. 4.4 Табл. 4.4 Табл. 4.3 Табл. 4.5 Табл. 4.1 Табл. 4.4
