МО РБ
УО «ПОЛОЦКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
КАФЕДРА: «ТЕПЛОГАЗОСНАБЖЕНИЯ
И ВЕНТИЛЯЦИИ (ТГСВ)»
КУРСОВАЯ РАБОТА
по дисциплине «Строительная теплофизика».
«Расчёт углового помещения
верхнего этажа здания»
Выполнил: Романов О. В.
группа 09-ТВ-2
Проверил: Гончаров Э.И.
Новополоцк 2011 г.
Содержание:
Условия задания………………………………………………………….........…3
Расчётная зимняя температура наружного воздуха………….……………...…6
Определение сопротивления теплопередаче ограждающих конструкций…...6
Тепловлажностный расчёт наружного ограждения……………………….….10
Проверка помещения на теплоустойчивость…………………………………12
Определение сопротивления воздухопроницанию заполнения
светового проёма………………………………………………………….……16
Определение сопротивления паропроницанию ограждающих
конструкций………………………………………………………………….…16
Список литературы…………………………………………………………….18
Необходимо провести расчёт углового помещения верхнего этажа здания в г.Бресте, конструкция наружной стены Б (рис. 1) с утепляющим слоем из пенополистерольных плит, конструкция совмещённого покрытия I I (рис. 2) с утепляющим слоем из плит мягких, полужёстких и жёстких минераловатных на битумном связующем. После выбора задания перед началом работы из [1] заполняется таблица климатологических данных для условий заданного города.

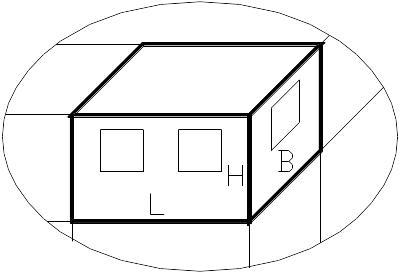

Характеристика помещения
Длина L=8м; ширина B=5м; высота H=3м.
П
лощадь
световых проёмов 30% от площади наружных
стен

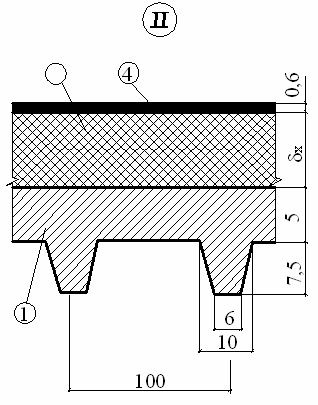

Рис.1 Схемы конструкций наружных Рис.2 Схемы конструкций совмещённых
cтен. покрытий.
Климатологические данные
Вариант: 18 Город: Брест
Наименование показателя |
Обозначение |
Численно величина |
Литературный источник |
|
tв, ºC
tн, ºС
zот, сут
tн.от, ºС
t, ºС
vср, м/с
φв, %
φн.от, % |
18
-23
187
+0,2
-21
3,7
55
84 |
табл. 4.1
табл. 5.2, табл. 4.3
табл. 4.4
табл. 4.4
табл. 4.3
табл. 4.5
табл. 4.1
табл. 4.4
|
Расчётные коэффициенты теплопроводности λ,теплоусвоения s, паропроницаемости μ строительных материалов .
Материал |
λ, Вт/(м·К) |
s, Вт/(м2·К) |
μ, мг/(м·ч·Па) |
1 |
2 |
3 |
4 |
I. Конструкционные материалы |
|||
1. Железобетон 2.Кирпичная кладка из глиняного кирпича на цементно-песчаном растворе 4. Рубероид, пергамин, толь 6. Известняк |
2,04
0,81
0,17
1,28 |
19,70
10,12
3,53
13,70 |
0,03
0,11
1,1
0,06 |
II. Теплоизоляционные материалы |
|||
7.Плиты мягкие, полужёсткие и жёсткие минераловатные на битумном связующем
8. Плиты пенополистерольные
|
0,11
0,052 |
1,72
0,55 |
0,38
0,06 |
