3) Тепловлажностный расчёт наружного ограждения

Целью расчёта является определение среднего значения относительной влажности воздуха для каждого слоя конструкции и проведение уточнённого расчёта сопротивления теплопередаче. Для проведения такого расчёта надо знать значения температур ограждения, максимальное и действительное значение упругости водяного пара влажного воздуха на поверхности каждого слоя конструкции ограждения и построить график температурного и влажностного полей (в масштабе, на миллиметровой бумаге ).

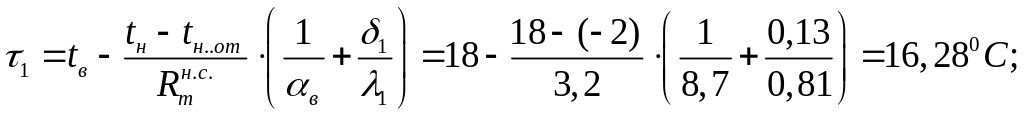

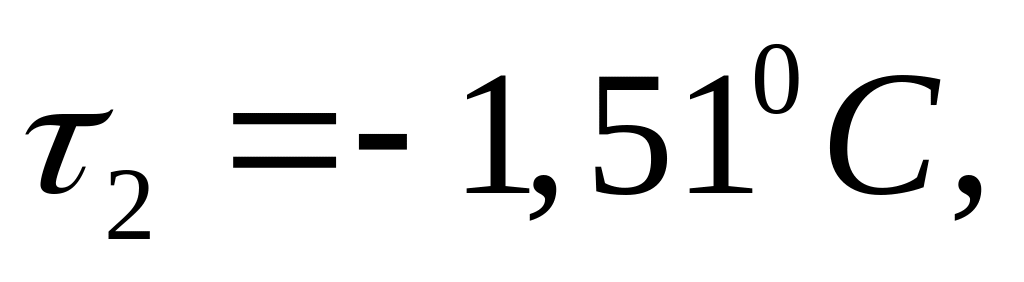

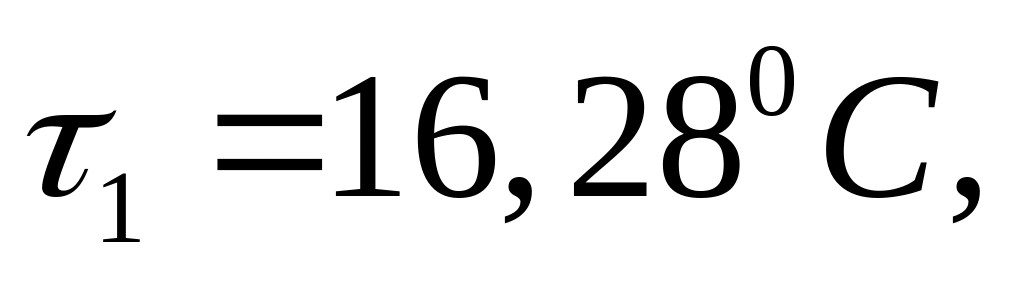

Значение температур:

Средняя температура слоя утеплителя:

Максимальное значение парциального давления водяного пара влажного воздуха при этих температурах:

При

При

При

При

Действительное значение парциального давления водяного пара внутреннего влажного воздуха:

Действительное значение парциального давления водяного пара наружного влажного воздуха:

Относительная влажность воздуха:

Средние значения относительной влажности воздуха в слоях ограждающей конструкции:

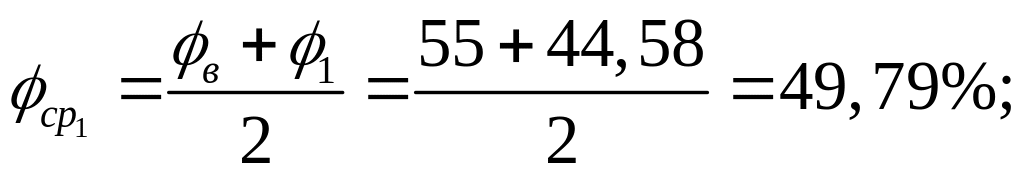

Первый слой:

Второй слой:

Третий слой:

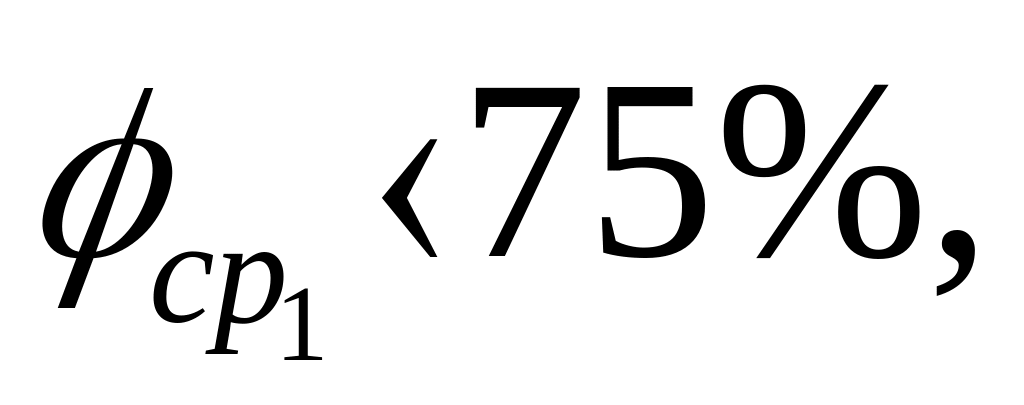

Т.к. среднее значение относительной влажности воздуха первого слоя конструкции то необходимо выполнить уточнённый расчёт сопротивления теплопередаче этого слоя, приняв в условии эксплуатации В материалослоя (вместо принять

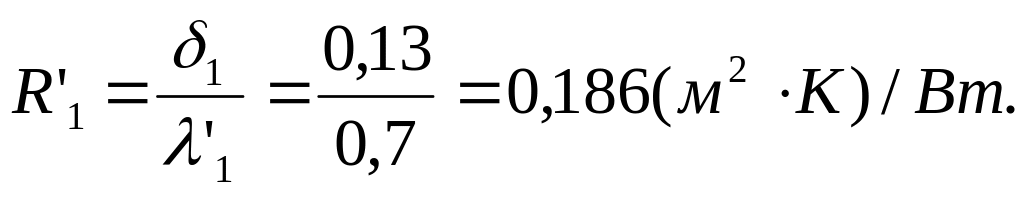

Сопротивление теплопередаче первого слоя:

Среднее значение относительной влажности воздуха второго слоя так же меньше 75% и для материала слоя плиты пенополистерольной в соответствии с условиями эксплуатации =0,052Вт/мК и уточнённое термическое сопротивление

Δ =0,01 .Общее увеличение R будет: Δ =0,01+0,35=0,36

Уменьшение толщины утеплителя:

4) Теплоустойчивость помещения

Теплоустойчивость  это способность помещения сохранять неизменной температуру внутреннего воздуха при колебаниях теплового потока, поступающего в помещение от отопительных приборов.

Помещения, оборудованные системой отопления периодического действия, необходимо рассчитывать на теплоустойчивость в определённый период года. Амплитуда колебания температуры не должна превышать ±3˚Сот расчётного значения.

Размеры помещения L=8 м, B=5 м, H=3 м.

Площадь световых проемов – 30%.

Площадь совмещенного покрытия F^сп=LB=40 м².

Площадь пола F^пола=40 м²

Площадь внутренних стен F ^вн.ст.=H(L+B)=39 м².

Площадь световых проемов F_св.пр=0,3.31=11,7 м².

Площадь конструктивной части наружных стен F^нс=F-F^сп=27,3 м².

Термическое сопротивление теплопередаче

(совмещенного покрытия)

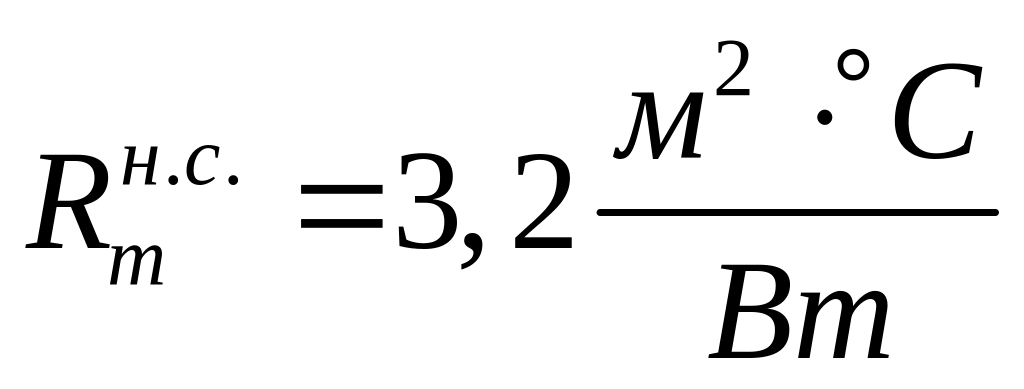

(наружных стен)

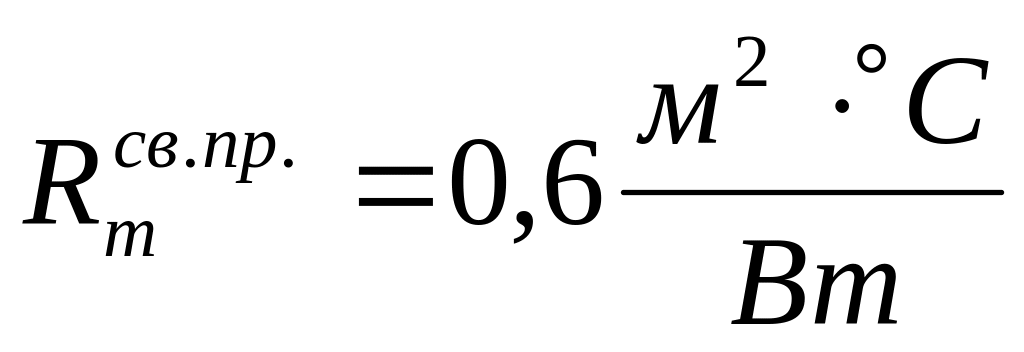

(световых проемов)

Теплопотери помещения определяются по соотношению

.

- добавочная потеря теплоты в долях от основных потерь, т.к. две стены

выходят наружу здания (угловое помещение).

Определим коэффициент теплопоглощения внутренних поверхностей ограждений конструкции помещений по формуле:

,

где

- коэффициент теплоотдачи на внутренней поверхности.

- это коэффициент теплоусвоения поверхности ограждения,

определяемый в соответствии с пунктами СНиП 6.4. – 6.7.

Совмещённое покрытие:

Тепловая инерция первого слоя конструкции :

Поскольку для первого слоя конструкции Д>1, то коэффициент теплоусвоения внутренней поверхности совмещённого покрытия равен коэффициенту теплоусвоения первого слоя(железобетона) = =19,7Вт/м²К. Коэффициент теплопоглощения внутренней поверхности совмещённого покрытия равен

.

Внутренние стены:

Внутренние стены – панели из тяжелого бетона толщиной 120 мм. Коэффициент теплоусвоения поверхности внутренней поверхности определится по формуле для однородных конструкций:

Коэффициент теплопоглощения внутренних стен:

Наружная стена :

Тепловая инерция первого слоя конструкции считается от внутренней поверхности:

.

Поскольку для первого слоя конструкции Д>1, то коэффициент теплоусвоения внутренней поверхности наружных стен равен коэффициенту теплоусвоения первого слоя(кирпичная кладка) = =10,12Вт/м²К.

Коэффициент теплопоглощения внутренней поверхности наружной стены :

Световые проёмы :

Заполнение световых проемов:

Междуэтажное перекрытие:

Междуэтажное перекрытие – керамзито-бетонная плита толщиной 160 мм с покрытием из паркетной доски толщиной 15 мм – несимметричная многослойная конструкция, поэтому необходимо определить положение её условной середины, находящейся в плоскости, для которой показатель тепловой инерции равен половине тепловой инерции всей конструкции.

Где - для паркетной доски;

- для плиты.

Условная середина межэтажного перекрытия будет находится в слое керамзито-бетона на расстоянии от потолка нижерасположенного покрытия:

Коэффициент теплоусвоения поверхности керамзито-бетонной плиты :

Где

Коэффициент теплоусвоения поверхности пола:

Коэффициент теплопоглощения поверхности пола:

Приняв значение коэффициента неравномерности теплоотдачи системы отопления , определим амплитуду колебания температуры внутреннего воздуха помещения по формуле:

.

Поскольку амплитуда колебаний температуры внутреннего воздуха в течении суток не превышает ±3 ^оС, то помещение удовлетворяет условиям теплоустойчивости.

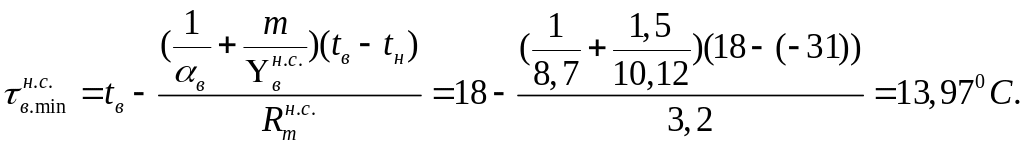

Минимальная температура внутренних поверхностей наружных стен определим по формуле:

Минимальная температура внутренней поверхности совмещенного покрытия определим по формуле:

Полученные значения минимальной температуры внутренней поверхности наружного ограждения выше температуры точки росы, которая при t_в =18˚С и _В=55% равна t_р =8,8˚С
