Основные виды коммутационных перенапряжений
Любая система имеет L и C элементы.
L: трансформаторы, генераторы, реакторы, синхронные компенсаторы и т.д.
С
:
проводники (ЛЭП), емкость ошиновки
подстанции, емкость всех изоляционных
конструкций, специальные батареи
конденсаторов, которые используются
для улучшения качества электроэнергии.

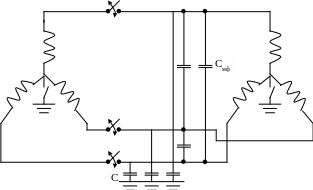

В нормальном режиме в энергосистеме такого контура образоваться не может.
Смф – междуфазная емкость.
Смф на порядок выше, чем С.
В колебательном контуре происходят волновые процессы при R0; xLxС.
Если условие резонанса не выполняются, то резонансных перенапряжений не будет, а если выполняются, резонансные перенапряжения будут больше коммутационных.
R0 – если не будет нагрузки.
Рассмотри следующие виды перенапряжений:
Коммутационные перенапряжения при включении:
ненагруженной ЛЭП.
В этом случае потребитель не пострадает, но можно повредить коммутационное оборудование.
Коммутационные перенапряжения при отключении:
ненагруженной ЛЭП.
Оставшаяся энергия распределяется между L и С и начинается волновой процесс.
ненагруженных трансформаторов и реакторов.
Коммутационные перенапряжения при АПВ.
