Министерство образования и науки Российской Федерации

Национальный минерально-сырьевой университет «Горный»

Кафедра строительства горных предприятий и подземных сооружений

Дисциплина: основы строительства горных предприятий.

Отчет по расчетно-графическому заданию «проект поперечного сечения сбойки».

Выполнил студент: ГС-11-1 _______ Серов И.А.

(шифр группы) (подпись) (Ф.И.О)

Проверил: __доцент__ __ ______ Шубин А.А.

(должность) (подпись) (Ф.И.О)

Санкт-Петербург

2012 г.

Оглавление

Оглавление 2

Введение. 2

Наименование выработки и ее назначение. 3

Тип крепи и ее характеристика. 4

Выбор оборудования. 5

Расчет размеров сечения горной выработки. 6

Список используемой литературы: 8

Введение.

Для успешного развития нашей страны важное значение имеет строительство новых объектов горных предприятий и подземных сооружений, что связано с выполнением большого объема работ по проведению комплексов горных выработок.

При строительстве железнодорожных и автомобильных магистралей, зачастую, приходится вести работы в условиях сложного горного рельефа местности, что вызывает необходимость строительства транспортных тоннелей, причем весьма часто большой протяженности. В крупных городах для успешного решения транспортной проблемы исключительное значение приобрело строительство метрополитенов.

В проектировании и строительстве горнодобывающих предприятий, определение формы и размеров поперечного сечения выработок является одним из базовых этапов, непосредственно влияющим на стоимость и продолжительность строительства. В этой связи умение оперативно и грамотно находить эффективные решения, проводить расчеты формы и размеров поперечного сечения выработок, объему извлекаемой при проходке породы, расходу материалов на крепление является обязательным умением горного инженера. В данной работе мы непосредственно ознакомимся с проведением таких расчетов.

Наименование выработки и ее назначение.

Сбойка - подземная горная выработка (горизонтальная или наклонная), соединяющая две близко расположенные выработки, например штрек и просек. Сбойки предназначены для разделения воздушных или транспортных потоков, для сообщения выработок. Иногда сбойки используются в качестве камер для размещения насосов, компрессоров, передвижных подземных подстанций и т. п.

Тип крепи и ее характеристика.

По заданию дана рамная крепь. Возьмем деревянную рамную крепь.

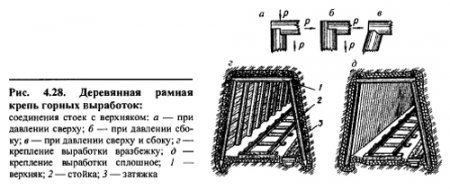

Деревянная крепь применяется для крепления горизонтальных, наклонных и вертикальных горных выработок, например, штреков, ортов, восстающих, шурфов и других, срок службы которых составляет до 3-5 лет, а также для крепления очистных выработок при выемке угольных пластов и рудных залежей. Деревянную крепь можно использовать для крепления шахтных стволов при разработке месторождений полезных ископаемых, залегающих на небольшой глубине. Деревянные крепи по своей конструкции делят в основном на распорную, рамную, венцовую, костровую и станковую. Нас интересует рамная крепь, т.к. она предложена нам по заданию. Рамная крепь для крепления горизонтальных и наклонных выработок представляет собой неполную крепежную раму трапециевидной, реже прямоугольной формы. Рама состоит из верхняка, изготовленного из бревна диаметром более 15 см и двух стоек, установленных под углами наклона 80-85°. Соединения стоек с верхняком, называемые замками, могут быть различными, наибольшее распространение получили замковые соединения «в лапу» (рис. 4.28).

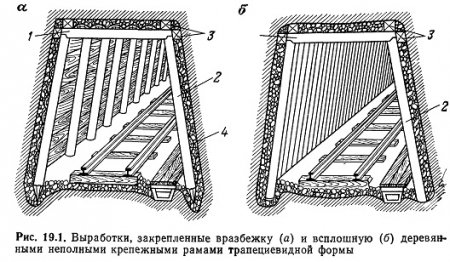

Нижние концы стоек могут быть заострены, что обеспечит податливость крепи на 100-150 мм. При умеренном горном давлении крепежные рамы устанавливают в выработке на расстоянии между ними 0,5-1,5 м — это крепление «вразбежку», в этом случае пространство между стойками и стенками выработки, а также между верхняками и кровлей выработки затягивают горбылем; при устойчивых боковых породах стенки выработки не затягивают; при повышенном горном давлении или при неустойчивых горных породах крепежные рамы устанавливают вплотную одна к другой — осуществляют сплошное крепление. Деревянную крепь применяют в выработках с умеренным горным давлением и сроком службы не более 2—3 лет, а при консервированном лесе — до 5—6 лет. В горизонтальных выработках основным видом крепи является крепежная рама, состоящая из верхняка 1 и двух стоек 2 (рис. 19.1).

Наибольшее распространение имеют рамы трапециевидной формы с углом наклона стоек 80—85°. Рамы устанавливают параллельно друг другу на прямолинейных участках выработки и перпендикулярно к ее продольной оси. При значительном горном давлении рамы устанавливают всплошную, при умеренном — вразбежку на расстоянии 0,5—1 м одну от другой. Замок, соединяющий стойку и верхняк, не имеет жесткости, поэтому в местах соединения раму расклинивают деревянными клиньями 3.При креплении вразбежку кровлю выработки затягивают всплошную досками, обаполами или распилом. В боках, в зависимости от устойчивости пород, применяют сплошную затяжку 4 или вразбежку. Пустоты за затяжкой заполняют мелкой породой — забучивают. Для обеспечения податливости крепи в скальных породах конец стойки заостряют «под карандаш» или в виде клина. Под действием горного давления происходит смятие конца стойки и частичное внедрение в породу, которая находится в лунке. Глубина ее должна составлять 10—20 см, чтобы исключить выпирание стойки внутрь выработки при давлении боковых пород.
