20. Фундаментная балка, другое название (рандбалка), - это железобетонное изделие, опирающееся на ленточный или столбчатый фундамент.
Основное предназначение изделия – опора внутренних и наружных стен здания.
Рис. 52. Опирание фундаментной балки: 1 — фундаментная балка; 2 — бетонный столбик; 3 — фундамент
Под наружные стены балки укладывают с внешней стороны колонны, под внутренние стены — между колоннами на продольной раз-бивочной оси. Балки опирают непосредственно на ступени фундаментов или на бетонные столбики (рис. 52), выложенные по этим ступеням с таким расчетом, чтобы верхняя грань балок была расположена на отметке —0,030, т. е.на 30 мм ниже уровня чистого пола. Зазоры между торцами балок, а также между концами балок и колоннами заполняют бетоном марки 100.
По выровненной поверхности балок устраивают горизонтальную гидроизоляцию стен. Во избежание деформации балок при пучинистых (глинистых) грунтах, а также для защиты пристенной полосы пола от промерзания снизу и с боков фундаментных балок делают шлаковую подсыпку.
Фундаментные балки изготовляют из бетона марок 200—400, рабочую арматуру балок ФБ— из стали класса А-П, балок ФБН (фундаментные балки напряженные) — из стали класса А-Шв.
21. Железобетонные колонны для промышленных зданий

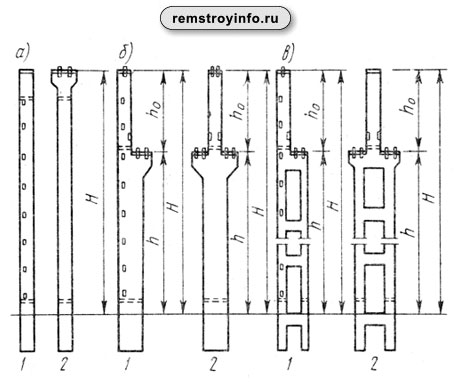

а - для бескрановых; б - с кранами; в - двухветвевые колонны для крановых пролетов; 1 - колонна крайнего ряда; 2 - то же, среднего ряда. Для каркасов зданий, оборудованных мостовыми кранами, применяют колонны прямоугольного и двухветвевого сечений. Они состоят из двух частей: надкрановой и подкрановой. Надкрановая часть - надколонник - служит для опирания несущей конструкции покрытия. Подкрановая часть передает нагрузку на фундамент от надколонника, а также от подкрановых балок, которые опираются на выступы консоли колонны. Крайние колонны крановых пролетов имеют односторонний выступ - консоль, средние - двусторонние консоли. Колонны изготавливают из бетона классов В20, ВЗ0 и В40, армируют их сборными каркасами из горячекатаной стали периодического профиля класса А-III. Для крепления связей стеновых панелей, подкрановых балок, стропильных и подстропильных конструкций в колоннах предусматривают закладные металлические детали, представляющие собой металлические пластины с приваренными к ним анкерными стержнями. Для распалубки, погрузки и разгрузки в колоннах предусматривают подъемные монтажные петли из стали гладкого профиля. |
22.
При
отсутствии особых условий применение
стальных
конструкций в одноэтажных зданиях
целесообразнее, чем железобетонных при
больших пролетах (30 м и более) и высотах
(более 18 м) зданий, наличии мостовых
кранов грузоподъемностью 50 т и более
или при режиме их работы 8К и в др. случаях.
Современные производственные здания
нередко имеют большие габариты в плане
и высоту до 40-80 м (рис. 1) при мостовых
кранах грузоподъемностью до 450-1200 т. В
этих случаях каркасы следует проектировать
стальными.
Колонны одноэтажных производственных зданий при высоте до 10 м и грузоподъемности кранов до 15-20 т проектируются сплошного постоянного сечения (рис. 2а), а при кранах большей грузоподъемности - ступенчатыми сплошными (рис. 2б) или решетчатыми (рис. 2в).

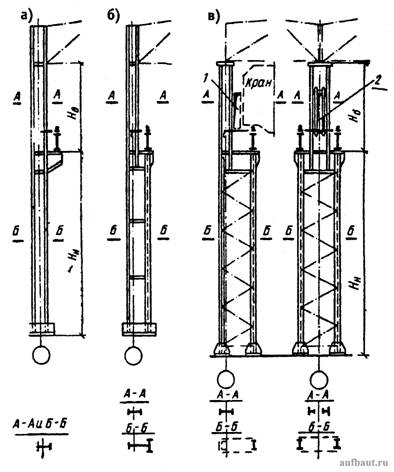

Рисунок 2. Стальные колонны одноэтажных производственных зданий: а - постоянного сплошного сечения; б - то же, ступенчатые; в - сквозные ступенчатые; 1,2 – проход
23. Подкрановая балка – особая разновидность двутавровой балки, основной элемент несущей конструкции. Подкрановые балки работают совершенно в других условиях, в отличие от строительных двутавровых балок, которые рассчитаны на работу на растяжение и изгиб в покрытиях и перекрытиях.
Конструкция подкрановых балок определяются спецификой условий их работы, а именно:
динамическим характером воздействий;
высоким уровнем местного напряжения;
наличием не только вертикальных, но и горизонтальных нагрузок;
наличием больших объемов нагрузок.
Подкрановые балки различаются по материалу изготовления:
железобетонные;
металлические.
Железобетонные подкрановые балки подразделяют по следующим признакам:
— способу изготовления — на сборные и монолитные;
— конструкции — на сплошные и составные;
— форме поперечного сечения — на тавровые и двутавровые;
— расположению вдоль кранового пути — средние и крайние, располагаемые у температурных швов и у торцов зданий.
По сечению подкрановые балки подразделяют на сплошные и решетчатые.
Опирание подкрановых балок на колонны большей частью осуществляется сверху по одному из двух вариантов:
опирание по оси колонны фрезерованными кромками торцовых опорных планок смежных балок, стянутых болтами;
опирание на подкрановую двутавровую ветвь колонны с опорными ребрами жесткости балок, расположенными против полок ветви колонны или несколько смещенными внутрь к оси колонны.
25. Стальные балки, используемые в покрытии, имеют обычно двутавровое сечение из прокатных профилей или для пролетов выше 12 м сварными из листа. Высоту сварных балок принимают 1/10 1/12 пролета, ширину полок Уз ... 1/5 высоты, толщину вертикальной стенки 1/100... 1/140 той же высоты, но не менее 8 мм. В балках длиной более 6 м устраивают ребра жесткости через каждые 1,5 ... 2 высоты балки, располагая их под ребрами настила, укладываемого на балку.
Стальные фермы обычно применяют при пролетах 12... 18 м и выше. Очертание стальных ферм может быть достаточно разнообразно, однако чаще всего применяются фермы трапециевидные двускатрые, с параллельными поясами и др.
Обладая большой жесткостью в своей плоскости, металлические фермы имеют совершенно недостаточную жесткость из этой плоскости-поэтому установленные с определенным шагом(фермы должны быть надежно раскреплены в направлениях, нормальных к их плоскостям. В верхнем поясе фермы раскрепляются железобетонными- плитами покрытия привариваемыми к узлам верхнего пояса.
Помимо стали фермы могут быть также выполнены и из алюминиевых сплавов. Такие фермы имеют сравнительно небольшой вес.Кроме того, алюминиевые сплавы обладают коррозиестойкостью и не становятся хрупкими при температурах ниже — 50 °С (недостаток стальных конструкций при их применении на Севере). Однако прочность алюминиевых сплавов в 2 ... 3 раза ниже, чем у стали, а их цена выше. С учетом этих особенностей применение конструкции из алюминиевых сплавов в обычных условиях целесообразно только при больших пролетах или в северных районах с низкими температурами или в некоторых других условиях.
Конструируются металлические фермы с применением прокатных уголковых и швеллерных профилей.

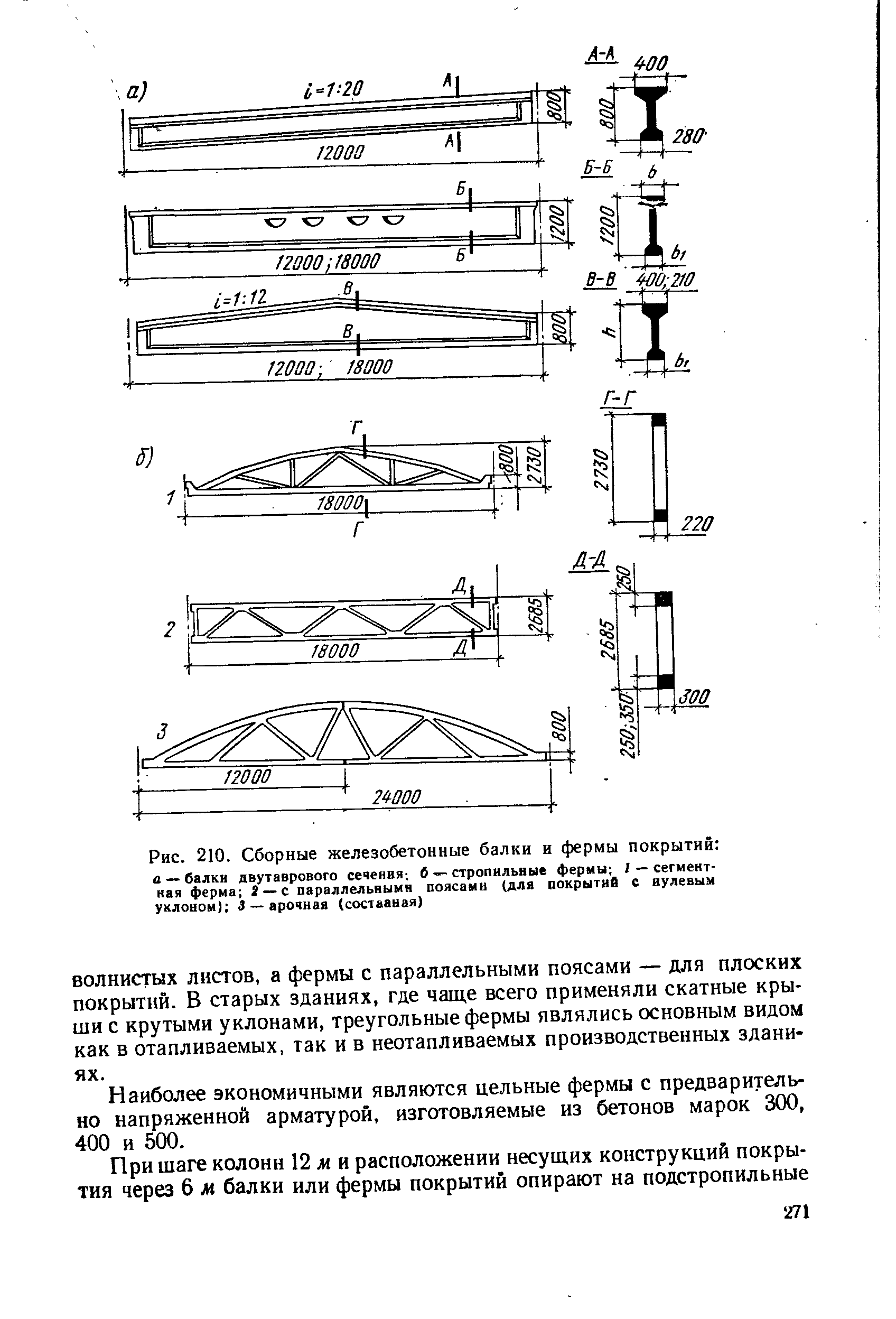

24. Сборные жб балки и фермы
26. Деревянные балки в покрытиях одноэтажных зданий с пролетами в 12 м и более выполняются гвоздевыми, составленными из брусков и досок, и клееными — из досок, уложенных плашмя и прочно соединенных между собой синтетическим клеем. Гвоздевые балки имеют сшитую на гвоздях стенку из двух слоев досок, наклоненных в разные стороны под углом в 45°. Верхний и нижний пояса этих балок образуются нашитыми с двух сторон продольными брусьями, соединенными между собой вертикальными накладками. Высота таких балок 1/6... 1/8 пролета. Клееные балки до 12 м длины имеют прямоугольное сечение, а более длинные — двутавровое. Высота их принимается 1/10... 1/12 пролета
Деревянные фермы из брусьев и досок применяют для пролетов в 15м и более.
Покрытие по деревянным балкам и фермам выполняют либо в виде двухслойного дощатого настила, уложенного на брусья (прогоны), опертые на несущую конструкцию, либо в виде щитов из деревоплиты. Эти щиты представляют собой ряд брусков толщиной 60.. 120 мм и высотой 100., 240 мм, плотно соединенных между собой на гвоздях или на клею. И такие щиты длиной 3... 6 м укладывают поверх балок и ферм, после чего по ним прибивается настил из досок, уложенных под углом в 45° к направлению щитов, и укладывается слой гидроизоляции.
Следует заметить, что деревянные конструкции покрытия должны быть надежно защищены от гниения и возгорания. Обычно это делается пропиткой древесины антипиренами. Но может быть применен и другой способ защиты, например покрытие всех видимых поверхностей специальной штукатуркой или устройством подвесных потолков из несгораемых материалов.
Деревянные клееные конструкции покрытия перспективны. Их допускается применять в зданиях гражданского назначения П класса по капитальности, таких, как спортивные залы, общественные центры и т. п.
