Лабораторная работа №3 Корпуса, блоки питания. Компоновка материнской платы.

Цель: Изучение компонентов материнской платы

В настоящее время единого стандарта на компоновку материнской платы у производителей не существует. Однако, компоновка материнской платы всегда указывается в ее описании. Поэтому все вопросы по ее структуре решаются с использованием руководства к системной плате.

1. Корпуса. Блок питания.

Весь спектр корпусов делятся на базовые типы:

Slimline: имеет высоту 7 см, ширину 35 см, длину 45 см. Можно подсоединить только один дисковод 5,25”, дисковод 3,5” и один винчестер. Блок питания 150-200W.
Desktop: ширина и длина около 45 см, высота около 20 см. Имеется три отсека 5,25”, в некоторых случая присутствует отсек 3,5”. Блок питания 150-250 W.
Tower:
- Mini-Tower: ширина и длина около 45 см, высота около 20 см. Имеется два отсека 5,25”, два отсека 3,5”, отсек для винчестера. Блок питания 150-250 W.
- Midi-Tower: ширина и длина около 45 см, высота около 50 см. Имеется три отсека 5,25”, два отсека 3,5”, отсек для винчестера. Блок питания 150-250 W.
- Big-Tower: ширина 48 см, высота 63 см, длина 20 см. Имеется шесть отсеков 5,25”, два отсека 3,5”, отсек для винчестера. Блок питания 150-350W.
- Super-Big-Tower: ширина 48 см, высота более 65 см, длина 20 см. Имеется до восьми отсеков 5,25”, два отсека 3,5”, отсек для винчестера. Блок питания 150-350W.
FileServer: высота 73 см, ширина 30 - 35 см, длина 55см. Имеется восемь отсеков 5,25”, три и более отсека 3,5”, отсек для винчестера. Блок питания 200-400W.

Корпус

Корпус типа Midi-Tower

Блок питания

На сегодняшний день самым распространенным из блоков питания является блок типа ATX. Основное его качество заключается в способности поддержания ПК в дежурном режиме т.е. компьютер можно включить/выключить находясь в другой комнате, квартире, доме, стране в конце концов. Для этого необходимо разрешить управление питанием устройствами, это может быть модем, либо сетевая плата. Также ПК может включаться/выключаться в определенное время (подобные функции должна поддерживать материнская плата). В связи с появлением на рынке ATX блоков питания, потребность в AT блоках, резко снизилась.

В корпусе установлен не типичный блок питания типа ATX 300W.

Описание исследуемой конфигурации:

Процессор

Модель: Intel Pentium III 800MHz работает на частоте 100MHz

Встроенный кэш: 256Kb

Процессор

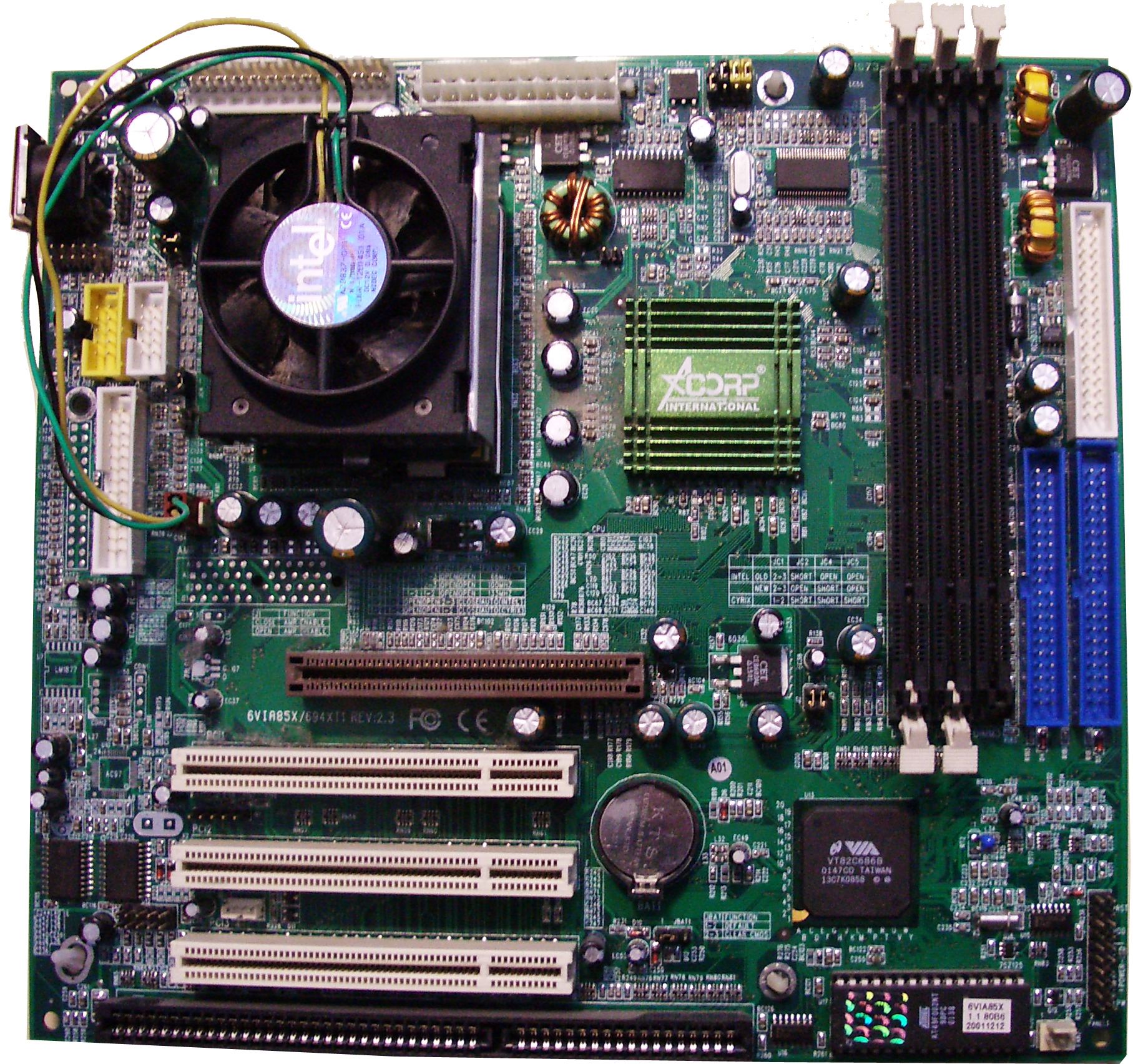

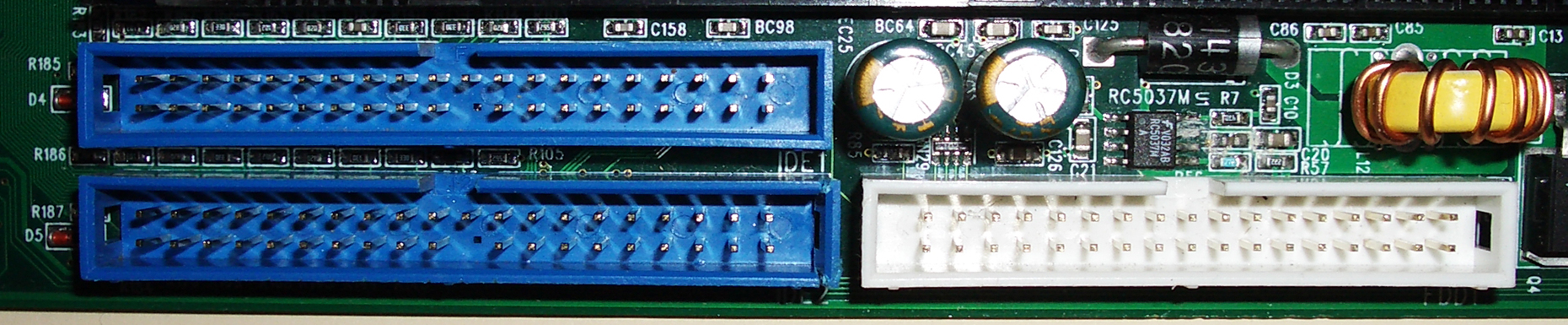

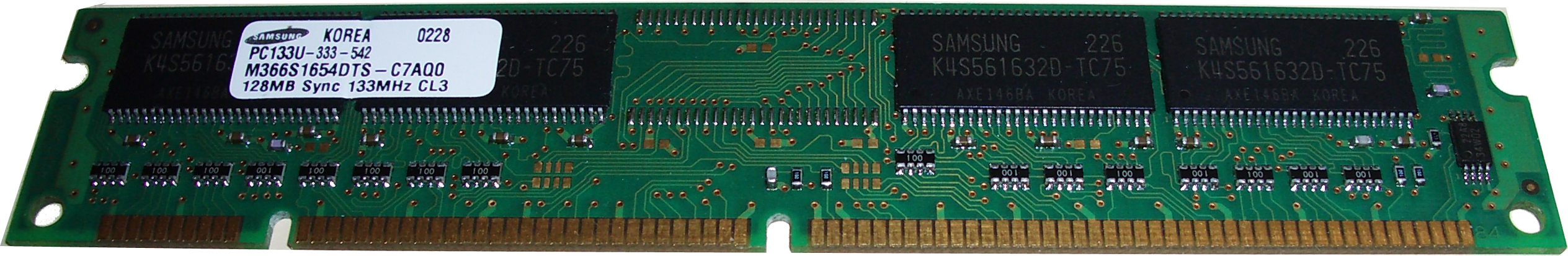

Материнская плата

Поддержка процессоров Intel PIII/Celeron/Coppermine

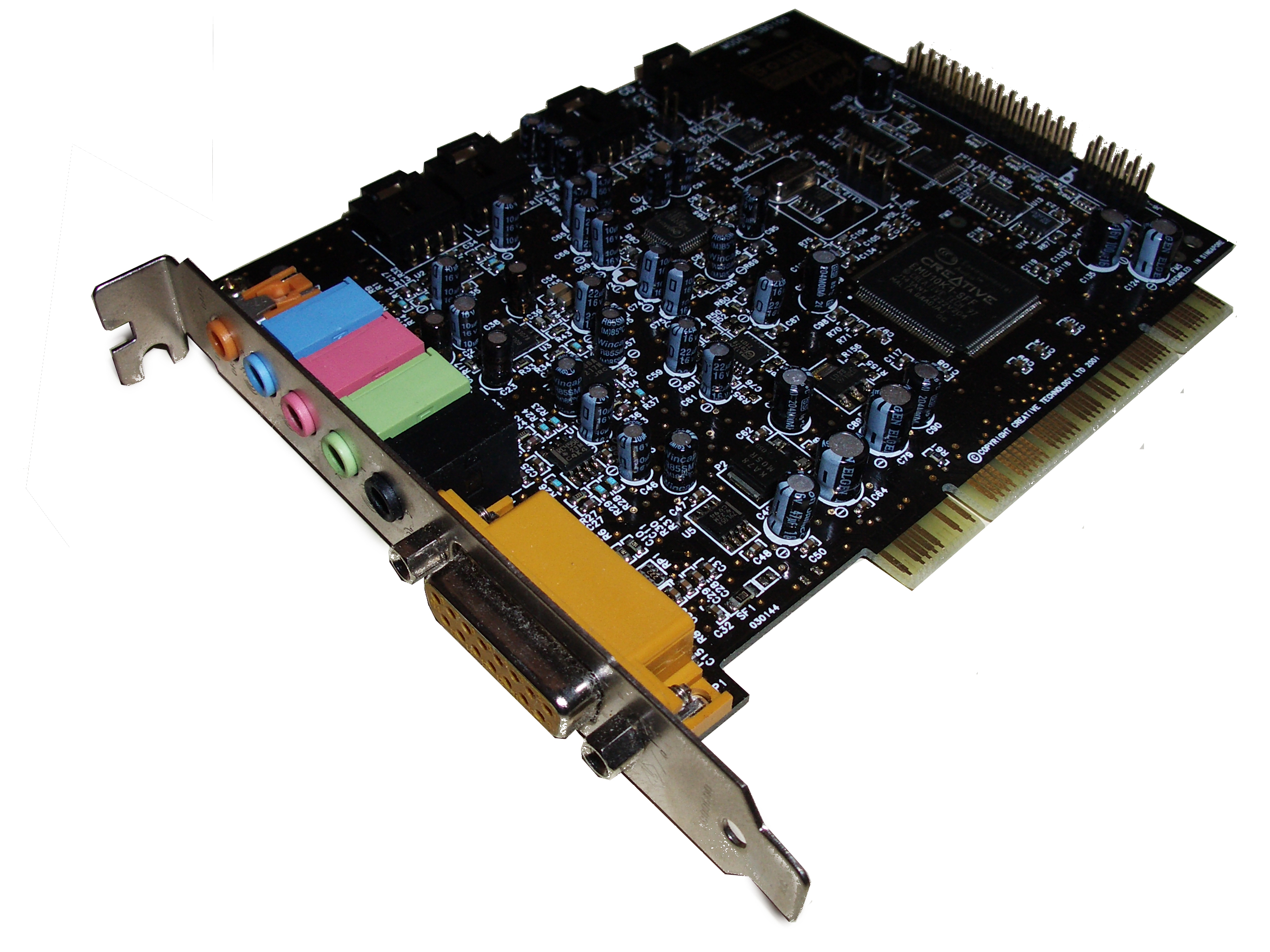

Слоты ISA, AMR, PCI, АGP(2х-4х),

Процессорный сокет: Socket 370 для процессора Intel PPGA/FC-PGA PII/PIII.

Процессоры Intel FC-PGA/PPGA Celeron 300MHz ~800MHz на частоте системной шины 66MHz
Процессоры Intel FC-PGA Pentium III 500MHz~1GHz на частоте 100/133MHz FSB.
Так же поддерживаются процессоры Cyrix III.
