Определение прогиба клеефанерной балки
Деформация деревянных конструкций следует определять с учетом сдвига и податливости соединения.
Наибольший прогиб Umax шарнирно-опертых изгибаемых элементов переменного сечения следует определять по формуле:
где U0 – прогиб балки постоянного сечения высотой h без учета сдвиговых деформаций;
hmax – наибольшая высота сечения;
L – пролет балки;
kh1 – коэффициент, учитывающий влияние деформаций сдвига от поперечной силы.
Приведенный к древесине момент инерции поперечного сечения балки в середине пролета
+

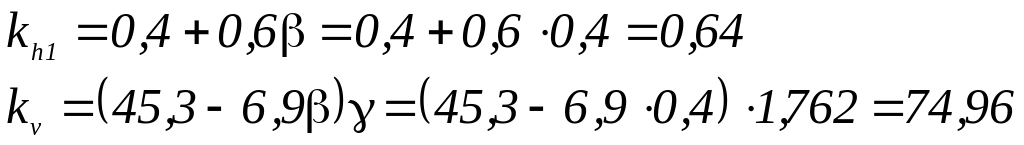

Значения коэффициентов kh1 и kv приведены в таблице 8.2[1]
,
где
Aw – площадь стенок; Af – площадь поясов.
Полный
прогиб балки
Относительный
прогиб балки
где
- предельный прогиб в балках.
Литература:
СНБ 5.05.01-2000 “Деревянные конструкции”, Минск 2000г.
