Контрольные задачи:

1. Найти сопротивление в именованных единицах генератора:

X’d= 0,12 Pr=150 МВт ТВ2=150 Ur=15кВ

2. Найти сопротивление в именованных единицах автотрансформатора АТДЦ:

U_BC=9% U_BH=32% U_СH=18% 220/121/38,5 кВ S=120 MBA относительно напряжения средней обмотки

3. Найти сопротивление в именованных единицах трансформатора трёхобмоточной ТРДТН:

U_BC=10,5% U_BH=17% U_CH=0,5% 115/37/10,5 кВ S=25 MBA

U_Н=115кВ

4. Найти сопротивление в именованных единицах реактора РБА

U_HОM=10 кВ I_Н=0,3 кА Х%=4% относительно номинального напряжения

5. Найти сопротивление X и R и Z ААШВ кабельной линии Х=0,08 Ом/км R=0,45 Ом/км протяжённостью 2,5 км Uном=10 кВ относительно напряжения 6 кВ.

6. Найти потери напряжения на линии:

R=0,67 Ом/км Х=0,007 Ом/км U_HОM=10 кВ Iрасч=317 A L=l,5 км

7. Найти потери напряжения на линии:

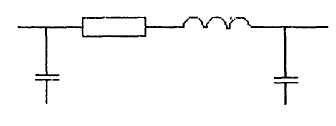

U_лин=220 кВ Х_L=0,4 Ом/км R=0,036 Ом/км Х_C = 4,73 см/км протяженность 100 км нагрузка 20 МВА

8. Определить напряжение на шинах 110кВ ncl. Нагрузка на шинах nс2: равно Ро=30 МВт на nс2 на шинах 117кВ напряжение Хc = 40 Ом Ul=U2+(Qо·Xс/U2)+iPоXс/U2

9. Определить напряжение на шинах 110 кВ ncl. Нагрузка на шинах пс2: Ро=30 МВт . Напряжение наших 110 кВ ncl равно 117 кВ. Сопротивление сети 40 Ом при базисных величинах S_баз=125 MBA U_б= 117 кВ.

10. Найти сопротивление Z_BЛ=110 кВ X_L и В_L при DCp=4 м гпр=0,765 см при горизонтальном расположении проводов К_Х=К_В=1,26 ВЛ=60 Ом. Активное сопротивление Rо =0,03 ом/км

Х₀=0,14lg(Dcp/rnp)+0,0157 Ом/км

В₀=7,58/(lg(Dcp/rnp) ·10^-6 1/Ом·км

11. Написать формулы пересчета в базисной величины , сопротивления в именованных единицах генератора, трансформатора, линии и мощности нагрузок.

Курсовой проект по дисциплине «Электроэнергетика» специальности 140211«Электроснабжение»

1. Цель работы: приобретение навыков расчета параметров и выбора оборудования и сетей электрической системы и генерирующих источников.

2. Расчетные методики:

2.1. Используются инженерные методики расчета параметров схем замещения элементов электрических систем в относительных единицах.

2.2. Используется действующая номенклатура отечественного электротехнического оборудования.

2.3. Используются действующие методики технико-экономических расчетов.

3. Указания по выполнению проекта.

Курсовой проект выполняется в объёме, приведённом в приложении №2 «Содержание курсового проекта».

Задание на выполнение курсового проекта индивидуально для каждого студента, заполняется определёнными данными исходных данных.

В приложении №1 приведён образец задания на выполнение курсового проекта. Исходные данные каждый студент определяет в соответствии списка фамилий в деканате заочного обучения.

Для проведения расчета вся группа делится на три подгруппы:

Первая подгруппа рассчитывает подстанцию с ВН 500 кВ;

Вторая подгруппа - подстанцию с ВН 220кВ;

Третья подгруппа - подстанцию с ВН 110кВ

Базовые значения даны в таблице 3, 4 и 5.

Параметры индивидуального задания определяются по примерам приведенным под таблицами 3,4,5.

4. Предмет курсового проекта является проектирование подстанции системы электроснабжения города или предприятия.

5. Расчетные схемы и исходные данные определяются согласно таблиц, которые являются базовыми.

По анализу нагрузок выбираются напряжения ЛЭП соединение с системой ВН, нагрузкой СН и потребителя по НН, а также выбираются схемы ОРУ ВН, СН и ЗРУ НН

Таблица №3

Определение мощности ПС(МВт) и напряжения выдачи мощности в систему (базовые данные), в сети ВН, СН и НН.

№	Мощность резерв. системы ВН МВт	Мощность по сети СН МВт	Мощность по сети НН МВт
1	550	150/	35/

Данные таблицы являются индивидуальным заданием для студента среднего по списку, например, 20-го.

Для студента с №19 по №1 по списку мощности убывают по 5 МВт от базовой величины по каждой составляющей (СН; ВН), а по НН 0,5 МВт.

Для студента с №21 и далее по списку мощности увеличиваются по 5 МВт от базовой величины по каждой составляющей (СН; ВН), а по НН 0,5 МВт.

Таблица №4

Мощность короткого замыкания системы (МВА) и сопротивление системы.

№	Мощность системы (МВА)	Сопротивление системы (Ом)
1	5000	0,6

Данные таблицы являются индивидуальным заданием для студента среднего по списку, например, 20-го.

Для студента с №19 по №1 по списку мощности убывает по 100 МВА и 0,02 Ом по параметру сопротивления системы;

Для студента с 21 и далее мощность увеличивается на 100 МВА и 0,02 Ом по параметру сопротивления системы.

Таблица №5

Длина линии подключения к системе и нагрузки СН.

№	ЛЭП подключение к системе (км) ВН	ЛЭП подключение к нагрузке СН (км)
1	200/150 L1 и L2	100/150/50 L1, L2 и L3

Данные таблицы являются индивидуальным заданием для студента среднего по списку, например, 20-го.

Для студента с №19 по №1 по списку протяженности ЛЭП убывают по 5 км (ВН; СН).

№ Фамилии по журналу (списку)

Для студента с 21 и далее мощность протяженности ЛЭП увеличивают по 5 км.

Приложение 1

Образец заполнения
