Методические указания и задания для выполнения контрольной работы и курсового проекта по дисциплине «Электроэнергетика» для специальности 140211 «Электроснабжение»

г. Набережные Челны

2012г.

Методические указания и задания для выполнения контрольной работы и курсового проекта по дисциплине «Электроэнергетика» для специальности 140211 «Электроснабжение»./Составители: Ахметшин Р.С., Анчугова А. Ф - Набережные Челны: Изд-во ИНЭКА, 2012.- 27 с.

Рецензент: начальник НИС, доцент Фатыхов К.З

Печатается по решению научно-методического совета АМФ Камской государственной инженерно-экономической академии

Камская государственная

инженерно-экономическая

академия,2012 год

Контрольная работа для студентов заочного отделения по дисциплине «Электроэнергетика» специальности 140211 «Электроснабжение»

1. Цель работы: приобретение навыков расчета параметров оборудования и сетей электрической системы напряжением 110 кВ и выше.

2. Расчетная методика: используются инженерные методы расчета параметров схем замещения элементов электрической системы в относительных единицах.

3. Указания по выполнению контрольных работ.

Исходные данные для каждого студента индивидуальны и определяются по номеру списка студентов группы в деканате заочного отделения.

Вся группа делится на 3 подгруппы: (110-220кВ); (110-500кВ); (220-500кВ). Базовые величины в подгруппах берутся по большему значению напряжения ЛЭП.

Номер по списку студента является величиной, добавляемой или убавляемой к(от) базовой величины(-е) , приведённой в таблице №1.

Распределение вариантов заданий приведены в разделе «Варианты заданий».

4. Расчетная схема приведена на рис. 2. содержит:

G — генераторная станция.

Т₁ - повысительный трансформатор,

ЛЭП — двухцепная линия электропередачи,

Т₂ – понизительных трехобмоточный трансформатор,

Р'н + iQ'н – электрическая нагрузка среднего напряжения,

Р''н + iQ''н – электрическая нагрузка низкого напряжения.

В таблице 1 приведены базовые величины расчётной схемы.

5. Предмет расчета:

Найти зависимость: X/X_∑=F(U_кB) в частности

; и от напряжения электрической системы.

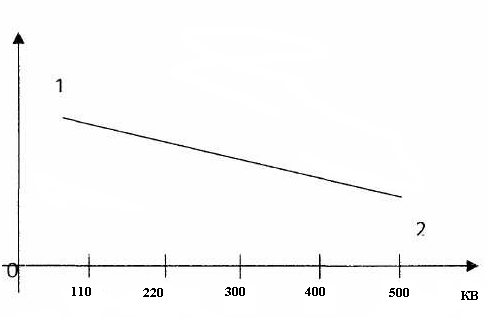

6. Пример графика на рис.1.

Рис.1. Зависимость между отношением сопротивления генератора к общему сопротивлению участка системы от напряжения системы.

Контрольная работа

Рис.2. Расчётная схема

Каждому варианту необходимо решить при двух любых значениях напряжения ЛЭП. Найти зависимости по двум точкам.

(U_номЛЭП); ,

где Хd, Хq и X’d – параметры генератора: соответственно продольные, поперечные и сверхпереходные сопротивления.

Таблица№1

Элементы схемы	Параметры	Напряжение ЛЭП, кВ
		110	220	500
Гидрогенератор G	Рном,МВт ном Uном Хd Хq X’d	50 0,8 6,3 1,2 0,6 0,3	300 0,85 10,5 1,1 0,65 0,28	1000 0,85 13,8 0,55 0,29 0,19
Трансформатор Т1	Sном, MBA к % i %	63 10,5 3	300 12 3	1250 14 3
Трансформатор Т2	Sном, MBA Uк B-C % Uк B-H % Uк C-H % i %	63 10,5 17 6 3	280 12,9 18,2 5,2 3	1200 12,9 18,2 5,2 3

Таблица№2

Линия	Длина(км)	100	270	1000
	марка провода	АС 120	АС-400	АС03х480
нагрузка	Рном', МВт ном	400 0,8	950 0,85	4200 0,85
	Рном'', МВт ном Uном	50 0,85 35	230 0,8 35	1000 0,85 110

Для расчета Х_лэп (Ом/км) и b_{0 лэп} (См/км), D_ср и r_ср принимать из справочной литературы: например для 110 кВ

D_ср=4,0(м), r_ср =0,765(см).

Пример базисной мощности S = = 62,5( ). Базисное напряжение равно напряжению линии.

При подсчете суммарных сопротивлений необходимо учесть сопротивление нагрузок приведенных к базисным величинам.
