3.2 Расчётная температура наружного воздуха на маршруте

Расчётную температуру наружного воздуха на маршруте следования гранатов определяют, °С, по формуле:

,

где Х – квантиль надёжности расчёта теплопритоков, Х = 0,84 (при заданном значении Р = 0,80 [2, табл. 8.3] или [4, табл. 3.1],);  – заданное среднеквадратичное отклонение температуры наружного воздуха от её среднего значения,  = 5.

Произведение «X  » принято со знаком «+», так как перевозка осуществляется в переходный период года (сентябрь – октябрь). Следовательно: t_р = 12 + 0,84  5 = 16,2 (°С).

3.3 Характеристика и основные и параметры теплообменных процессов в гружёном рейсе

Характеристика теплообменных процессов в гружёном рейсе

В грузовое помещение вагона поступают неохлаждённые гранаты при температуре t_г.н = 12 °С (по заданию). Поскольку тип грузового фронта и время погрузки заданием не определены, следует принять расчётную температуру воздуха на фронте погрузки (t_ф) и расчётную температуру наружного воздуха (t_р) одинаковыми, т. е. t_ф = t_р = 16,2 °С (рисунок 2). По Правилам предварительное охлаждение рефрижераторных вагонов для неохлаждённых грузов не производят. Значит, температура воздуха в вагоне на момент начала погрузки будет такая же: t_в.н.п = 16,2 °С.

В процессе погрузки температура воздуха в вагоне будет понижаться до значения, близкого к температуре гранатов (см. рис. 2). Образуется температурный напор, и появляются теплопритоки через ограждения вагона и открытую дверь. В дневное время действует солнечная радиация. Кроме того, груз выделяет биохимическую теплоту. Температура гранатов будет повышаться, но незначительно. К концу погрузки её значение t_г.п.п условно можно принять равной t_г.н, т. е. t_г.п.п = t_г.н = 12 °С.

После погрузки и закрытия дверей рефрижераторного вагона запускают дизель-генераторы, устанавливают температурный режим (t_в.в = 5 °С, t_в.н = 2 °С) и включают холодильное оборудование. При этом сначала начинают работать вентиляторы-циркуляторы, с помощью которых температурные поля свободного воздуха и груза выравниваются, т. е. t_в.п.п = t_г.п.п = 12 °С. Через 7...10 мин после включения вентиляторов-циркуляторов автоматически включаются холодильные машины.

Из воздухораспределителя в грузовое помещение вагона начинает поступать холодный воздух, нагнетаемый вентиляторами-циркуляторами, и заполнять свободное пространство вокруг и внутри штабеля груза. Нагретый от груза и стен вагона тёплый воздух направляется к испарителям холодильных машин, охлаждается и снова поступает в воздухораспределитель. Так происходит охлаждение воздуха, тары вагона и груза.

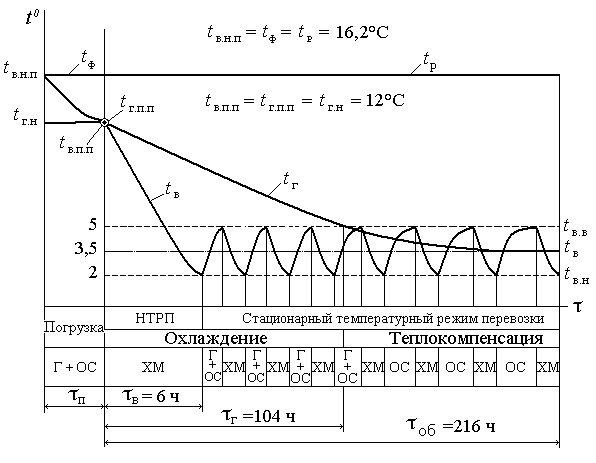

НТРП – нестационарный температурный режим перевозки; ХМ – работа холодильных машин; Г – груз (в данном случае источник теплопоступлений); ОС – теплопоступления от окружающей среды; t_р, t_г, t_в – соответственно изменение температуры наружного воздуха, груза и воздуха внутри грузового помещения вагона; _в – продолжительность первоначального охлаждения воздуха в грузовом помещении; _г – продолжительность охлаждения груза; _об – общая продолжительность обслуживания груза в пути

Рисунок 2 – Динамика охлаждения воздуха и гранатов в вагоне в координатах t° (температура),  (время)

Время первоначального охлаждения воздуха в вагоне (_в) будет длиться до тех пор, пока температура не достигнет нижней границы температурного режима (t_в.н = 2 °С). Холодильные машины отключают. За счёт теплопритоков от груза и окружающей среды воздух в вагоне будет нагреваться. При повышении температуры воздуха до верхней границы температурного режима (t_в.в = 5 °С) вновь включают холодильные машины, и процесс повторяется. По мере охлаждения груза интервалы между выключением и включением холодильных машин заметно увеличиваются. При продолжительности пауз в работе холодильных машин более 9 мин вентиляторы-циркуляторы (на время пауз) автоматически отключаются.

Охлаждение груза до верхней границы температурного режима (см. рис. 2), осуществляется за время _г, соответствующее длительности теплообменного режима «охлаждение груза», затем наступает режим «теплокомпенсация», который сохраняется до конца перевозки.

Теплотехнические характеристики гранатов

К таким характеристикам относят условный коэффициент скважности применяемой тары (_т), условный коэффициент плотности штабеля груза (_ш), удельные тепловыделения плодоовощей в среднем за время охлаждения (q_б1) и после охлаждения (q_б2), скорость (темп) теплоотдачи груза (m_г).

Упаковка гранатов отсутствует, в качестве тары принят (самостоятельно) закрытый ящик из дощатых планок и шпона с просветами между планками до 1 см. Штабель груза в вагоне сформирован плотно-вертикальным способом (см. табл. 2).

В этом случае:

– степень скважности тары _т = 0,30 [4, прил. 5];

– степень плотности штабеля груза _ш = 0,9 [4, прил. 6];

– удельные тепловыделения гранатов в среднем за время охлаждения с 12 °С до 3,5 °С q_б1 = 64 Вт/т (интерполирование данных применительно к малине [2, табл. Г.2]);

– удельные тепловыделения гранатов в среднем после охлаждения q_б2 = 29 Вт/т (данные применительно к малине [2, табл. Г.1]);

Скорость теплоотдачи груза, °С/ч, определяют по формуле:

,

где числа – эмпирические коэффициенты; k_ш – поправочный эмпирический коэффициент, который учитывает степень плотности штабеля груза, k_ш = 0,75 (при _ш = 0,9 [4, табл. П9.4]); k_т – то же, учитывает степень скважности тары, k_т = 0,96 (при _т = 0,3 [4, табл. П.9.4]); G_бр – количество груза в вагоне по заданию, G_бр = 45 т брутто (груз + тара).

Тогда  m_г = (4,3  0,75  0,96) : (1 + 45) = 0,067 (°С/ч).

Теплотехнические характеристики грузового вагона рефрижераторной секции постройки БМЗ

К ним относят расчётный температурный напор (t_р), максимальный температурный напор (t_м) и коэффициент теплопередачи (k_р) через ограждения кузова вагона.

Расчётный температурный напор через ограждения кузова вагона t_р, К, определяют вычитанием среднего значения температурного режима (t_в = 3,5 °С) из расчётной температуры наружного воздуха (t_р = 16,2 °С).

Тогда  t_р = 16,2 – (5+2) : 2 = 12,7 (К).

Максимальный расчётный температурный напор t_м, при котором прекращается полезная работа холодильных машин, является характеристикой вагона, зависит от года его выпуска [4, табл. П9.1]. Год выпуска установлен (условно) вычитанием заданного срока службы вагона из текущего года выполнения курсового проекта. Тогда год выпуска секции БМЗ 2012 – 20 = 1992. Значит, t_м = 70 К.

Расчётный коэффициент теплопередачи k_р определяют, Вт/(м²К), по формуле:

,

где k_р.п – паспортное значение расчётного коэффициента теплопередачи, k_р.п = 0,32 Вт/(м²∙К) [4, прил. 1]; _о – коэффициент, учитывающий изменение свойств ограждающих конструкций грузового помещения от случайных факторов, _о = 1,42 (при Р = 0,8 [4, табл. П9.2]).

Тогда k_р = 0,32  1,42 = 0,45 (Вт/(м²∙К)).

Основные параметры теплообменных процессов

Это скорость охлаждения свободного воздуха в грузовом помещении (b_в), скорость охлаждения груза (b_г), продолжительность первоначального охлаждения воздуха в грузовом помещении (_в), продолжительность охлаждения груза (_г).

Скорость охлаждения воздуха в грузовом помещении рефрижераторного вагона, °С/ч, определяют по формуле:

,

где числа – эмпирические коэффициенты; k_м – эмпирический коэффициент, который учитывает влияние температурного напора и свойств изоляции вагона на скорость теплообменных процессов в грузовом помещении, k_м = 2,2 (при t_р = 12,7 К, t_м = 70 К, k_р = 0,45 Вт/(м²∙К)) с учётом интерполирования данных [4, табл. П9.1] применительно к вагону секции БМЗ выпуска после 1985 г.); k_б1 – эмпирический коэффициент, учитывающий степень биохимических тепловыделений плодоовощей при охлаждении, k_б1 = 0,96 (при q_б1 = 64 Вт/т [4, табл. П9.3]); Р_в – заданная грузоподъёмность вагона, Р_в = = 45 т; G_бр , k_ш , k_т –определены выше.

Тогда b_в = (19,3  2,2  0,96) : {[1 + (45 : 49)]^5,5  0,75  0,96} = 1,56 (°С/ч).

Скорость охлаждения гранатов в грузовом помещении рефрижераторного вагона РС-4-БМЗ, °С/ч, определяют по формуле:

,

где m_г, k_м, k_б – величины, определённые ранее; ограничение b_г по m_г связано с необходимостью регулирования температурного режима в заданных границах

Тогда b_г = 0,067  2,2  0,96 = 0,142 (°С/ч). С учётом ограничения по m_г принимаем b_г = 0,067 (°С/ч).

Продолжительность охлаждения воздуха (_в) и груза (_г) в гружёном рейсе, ч, определяют:

_в = (t_в.п.п – t_в.н) : b_в = (12 – 2) : 1,56 = 6 (ч);

_г = (t_г.п.п – t_в.в) : b_г = (12 – 5) : 0,067 = 104 (ч).

При общей продолжительности рейса _об = 24_о = 24  9 = 216 (ч) груз успевает охладиться в пути и будет следовать в охлаждённом виде 112 ч.
