1.Подготовка приборов к работе.
2.Работа на приборах ночного видения.
Подготовка приборов к работе
1ПН54
Расстегните ремень, стягивающий ножки треноги. Ослабьте зажимные маховички, установите выдвижные ножки треноги на требуемую высоту, зажмите ножки маховичками.
Установите треногу так, чтобы одна ножка была обращена в сторону цели, а две другие в сторону наблюдающего.
Снимите защитный кожух с лимба и подвесьте его к треноге на крючок. Проверьте надежность закрепления лимба на треноге.
Откройте крышку ранца, извлеките прибор из ранца, установите направляющую прибора в посадочное место лимба, зафиксируйте его винтом.
Отгоризонтируйте лимб, вдавливанием в грунт выдвижных ножек треноги, до установки пузырька круглого уровня в центре ампулы.
При установке прибора для работы в ночное время:
1) снимите крышку и наденьте колпак на корпус объектива ночной ветви прибора;
2) достаньте из ранца заряженную аккумуляторную батарею. Откройте крышку и установите аккумуляторную батарею, закройте крышку;
3) установите маховичок 19 в положение Н;
4) при необходимости достаньте из ранца визир и установите его в кронштейн 8 (рис. 2).
При
установке прибора для работы в дневное
время и в
сумерки:
1) снимите колпак с корпуса объектива ночной ветви прибора и уложите его в ранец, наденьте крышку;
2) снимите колпачок 16 (рис. 1);
3) установите маховичок 19 в положение Д.
Подготовка к работе в дневное время суток
1) Приведите прибор в боевое положение.
2) Вращая кольцо 22 (рис. 1), установите левый окуляр на резкость.
Примечание. Снимать крышку 28, включать ночную ветвь прибора и открывать диафрагму крышки в дневное время категорически запрещается.
Подготовка к работе в ночное время суток
1) Приведите прибор в боевое положение.
2) Установите поводок 27 в положение ЗАКР, Установите переключатель В2 в положение ВКЛ АККУМ (при установке на бронемашине - в положение ВКЛ БОРТСЕТЬ). Постепенно поворачивая поводок 27 в сторону положения ОТКР, установите нормальную яркость свечения экрана.
3) Установите окуляры на резкость вращением кольца 22 и по базе глаз - вращением самих окуляров.
4) Постепенно поворачивая маховичок 17, добейтесь резкого изображения удаленного предмета или звезды.
5) Постепенно поворачивая маховичок ЯРКОСТЬ СЕТКИ 18 установите нормальную яркость свечения сетки. В случае плохой видимости сетки замените имеющуюся аккумуляторную батарею на свежезаряженную, взятую из одиночного комплекта ЗИП. Если все аккумуляторные батареи из одиночного комплекта ЗИП окажутся разряженными, а их зарядка будет невозможной по каким-либо причинам, используйте дублирующий источник питания.
Рис. 1(а) – Вид 1ПН54
Рис. 1(б) – Вид 1ПН54
1ПН94
Достать бинокль из сумки (футляра), открыть крышку 4 отсека питания и, соблюдая полярность, вставить в него два аккумулятора, после чего закрыть крышку
Провести контрольный осмотр прибора
Снять крышку 10 с объектива 1 (при наблюдении в сумерках крышку с объектива не снимать, открыть отверстие в крышке)
Установить окуляры по базе глаз наблюдателя с помощью рукояток 6 и отрегулировать окуляры в соответствии со зрением, вращая кольца 7
Включить прибор переключателем 3 и вести наблюдение (при перерывах в наблюдении надеть крышку на объектив)
При мигании в поле зрения окуляра индикатора, предупреждающего о разряде аккумуляторов (напряжение аккумуляторов менее 2 В), заменить аккумуляторы на другие из состава ЗИП-О
По окончании работы выключить прибор, закрыть объектив крышкой, уложить прибор в сумку (футляр).
ПРИ ЭКСПЛУАТАЦИИ НОЧНОГО БИНОКЛЯ БН-3 ЗАПРЕЩАЕТСЯ:
РАЗБИРАТЬ ПРИБОР И РАЗРЯДНО - ЗАРЯДНОЕ УСТРОЙСТВО В НЕСПЕЦИАЛИЗИРОВАННЫХ РЕМОНТНЫХ ОРГАНАХ
ВКЛЮЧАТЬ ПРИБОР ДНЕМ В НЕЗАТЕМНЕННОМ ПОМЕЩЕНИИ СО СНЯТОЙ КРЫШКОЙ НА ОБЪЕКТИВЕ
НАВОДИТЬ ПРИБОР НА ЯРКИЕ ИСТОЧНИКИ СВЕТА
ОСТАВЛЯТЬ ПРИБОР ВКЛЮЧЕННЫМ ПРИ ПЕРЕРЫВАХ В НАБЛЮДЕНИИ И ПРИ ХРАНЕНИИ
ОСТАВЛЯТЬ АККУМУЛЯТОРЫ В ПРИБОРЕ ПРИ ХРАНЕНИИ ЕГО БОЛЕЕ ДЕСЯТИ СУТОК
БРОСАТЬ БИНОКЛЬ И КОМПЛЕКТ ЗИП-О
ХРАНИТЬ РЗУ БЕЗ ЗАГЛУШЕК НА СОЕДИНИТЕЛЯХ И ВНЕ УКЛАДОЧНЫХ СРЕДСТВ
ЗАРЯЖАТЬ АККУМУЛЯТОРЫ ПРИ ПОСТАНОВКЕ ПРИБОРА НА КРАТКОВРЕМЕННОЕ ИЛИ ДЛИТЕЛЬНОЕ ХРАНЕНИЕ.
Рис.2 Бинокль ночной (1ПН94)
1 - объектив; 2 – оптико-электронный блок; 3 – переключатель; 4 – крышка; 5 – бинокулярная часть; 6 – рукоятки; 7 – кольца; 8 – наглазники; 9 – ремень; 10 – крышка объектива
1ПН74
Подготовка к работе изделия при питании от автономного источника питания.
1. Из футляра вынуть сумку а УПЗ, извлечь из сумки изделие и первичный источник питания (или элемент А336 из коробки).
2. Зарядить первичный источник питания по инструкции,. изложенной в приложении 1 «Инструкция по подзарядке аккумулятора НКГЦ-1Д».
Рис.3 – Ночные пассивные очки 1ПН74
3. Отвернуть крышку 1 (рис.3) и последовательно вставить заряженные АКБ положительными выводами (со знаком «+») внутрь отсека на псевдобинокуляре.
Завернуть крышку до упора по часовой стрелке.
4. Надеть изделие на голову и закрепить его с помощью оголовья 2. Подтянуть ремни таким образом, чтобы наблюдатель не испытывал неудобства: такие, как давление маски с изделием на переносицу, чрезмерно затянутые ремни на голове, быстрая усталость шейных позвонков.
5. Включить изделие, установив переключатель 3 из нейтрального положения в первое по часовой стрелке. При этом наблюдатель должен видеть желто-зеленое свечение экранов в обоих электронно-оптических каналах изделия.
6. При необходимости работы с осветителем включить питание ИК диода, установив переключатель в последующее положение по часовой стрелке.
7. Провести диоптрийную наводку окуляров, для чего вращением корпуса 4 добиться наилучшего видения микроструктуры светящегося экрана.
8. Вращением оправы объектива 5 осуществить наводку на резкое наблюдение объектов, находящихся на удалении 3-5м от наблюдателя.
9. Установить изделие по базе глаз, раздвигая или сдвигая телескопические системы окуляра 6. При этом оператор должен наблюдать единое поле зрения изделия, а не в виде разделенных или частично перекрывающихся полей электронно-оптических каналов изделия.

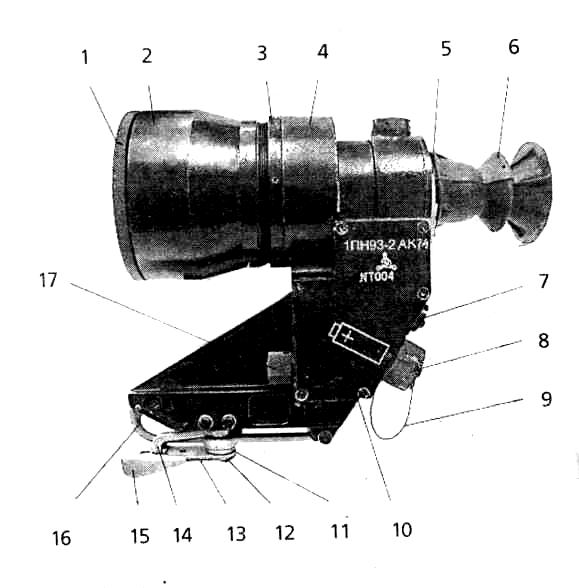

1ПН93-2
Для приведения прицела в боевое положение днем и в сумерки необходимо:
выбрать место для стрельбы и занять его;
положить автомат или гранатомет на землю правой стороной так, чтобы в канал ствола не попадали песок, снег и т.п.;
установить футляр с прицелом слева от оружия так, чтобы крышка футляра открывалась влево;
вынуть прицел из футляра и закрепить его на оружии;
-убедиться, что светофильтр установлен на прицел;
включить прицел, переведя переключатель «ВКЛ» в верхнее положение, через 4 сек поле зрения должно засветиться желто-зеленым светом с красными прицельными знаками сетки;
вращая маховичок регулировки яркости сетки, добиться необходимого контраста прицельных знаков сетки в поле зрения прицела.
Приводить прицел в боевое положение ночью так же, как днем и в сумерки. Отличие состоит в том, что ночью светофильтр не надевается.
