Двухполупериодный – мостовой выпрямитель.

Для работы такого выпрямителя не требуется, трансформатор, с выведенной средней точкой – вторичной обмотки.

Для нее используется обычный трансформатор, если он необходим.

I В – трансформатор не нужен В

II В – трансформатор нужен

В

= 1000 витков первичной обмотки

витков вторичной обмотки.

a_{1 +} (-) a

VD₁ id

+ (-) VD₄

U₁ U₂ VD₂ R_нагр

VD₃

b₁

- (+) - (+) b

Мостовая схема позволяет обеспечить такие же параметры напряжения и тока, как и предыдущая и в ней создается такое же на диод и такое же значение сред .

Мостовая схема состоит из такого соединения при котором имеются четыре плеча этой схемы соединенных ромбом. К одной диагонали этого ромба подводится напряжение, к другой подводится нагрузка.

Надо поставить диоды в плечи моста так, чтобы в течении обоих полу периодов ток, в нагрузке протекая в одном направлении (выпрямление).

U

t

VD₁VD₂ VD₃VD₄

Id₁₂ id₃₄ U_d

Рассмотренная схема выпрямления используется для питания небольших мощностей (6-10 Вт). Для более мощной нагрузки (100-1000 Вт) используются 3-х фазные выпрямители.

Для более мощной нагрузки от сотни ватт до нескольких тысяч кВт используется обычно трехфазные выпрямители.

Лекция 21

План лекции:

14.3. Трехфазный выпрямитель с нулевым выводом и мостовой.

14.4. Уменьшение пульсации с помощью фильтров.

Трехфазный выпрямитель с выведенной нейтральной точкой трансформатора.

Такой выпрямитель представляет собой совокупность 3-х однофазных однополупериодических выпрямителей каждый из которых подключен к своей фазе переменного напряжения и все они работают на общую нагрузку.

Изображаем схему без 3-х фазного трансформатора, но предполагаем, что обмотки трансформатора соединены звездой выведенной нейтральной точкой

N A B C

U_2A

U_2B

U_2C

i_c

R_нагр i_a i_b

VD₁ VD₃

I_a VD₂

U,U_d U_a U_b U_c U_a

ωt

ωt

ωt

ωt

ωt

ωt

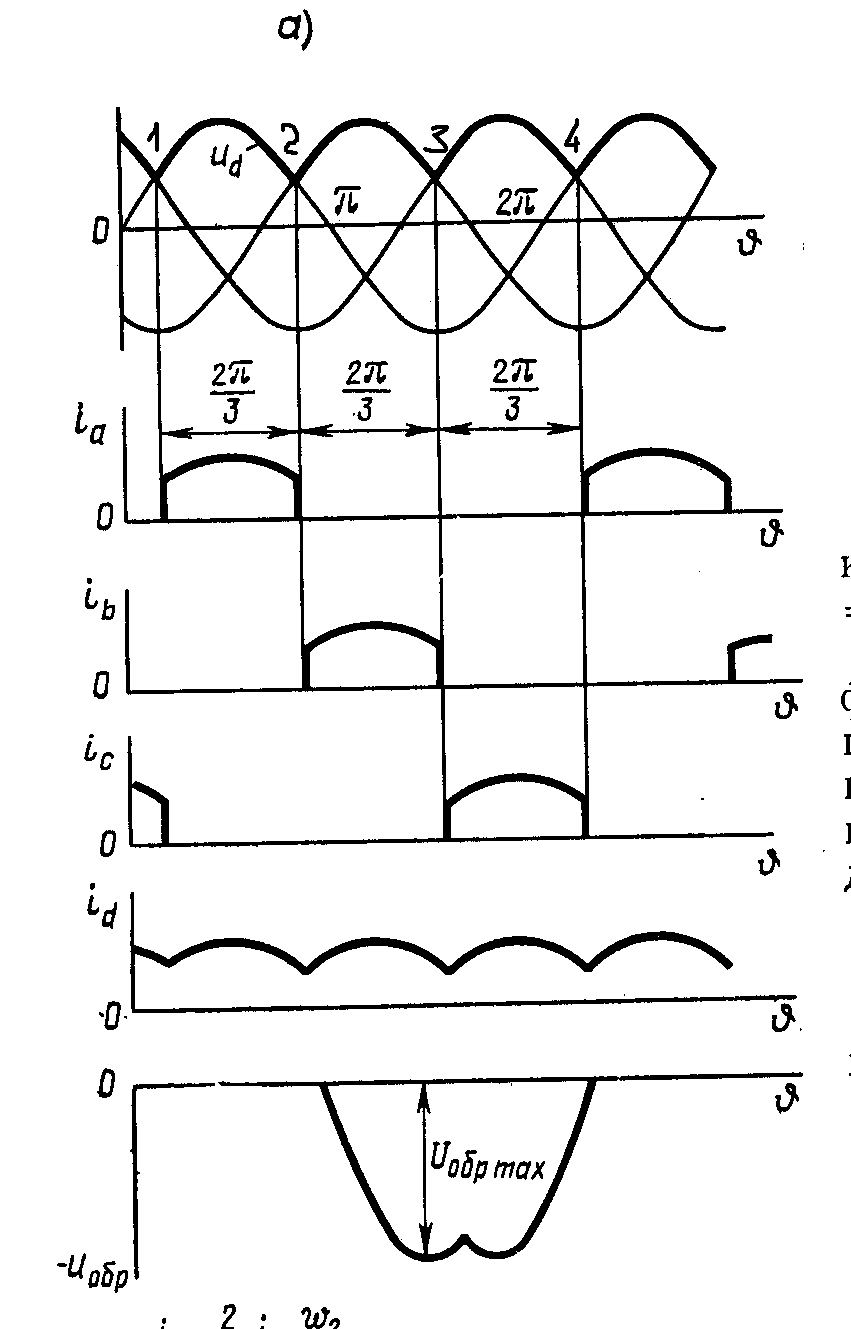

Точки: 1,2,3,4,5 и т.д. – это точки естественного включения диода, т.е. с этого момента времени соответствующему диоду прикрепляется соответствующее напряжение. Причем для этой схемы прямое напряжение будет появляться в одном полу периоде соответствующего фазного напряжения, т.е., например, точке 1 открывается , который пропускает ток в нагрузку:

В точке 2 закрывается и открывается .

В точке 3 закрывается и открывается , который в свою очередь по цепи пропускает ток в нагрузку:

В 4 точке снова открывается и процесс повторяется

1.

2.

   Эти параметры используются для выбора диодов в этой схеме.

3.

4. g = 0,25

5.

Достоинства: относительно малый коэффициент пульсации, поэтому для некоторых видов нагрузки не требуется сглаживающий фильтр наличие всего трех диодов, довольно большое значение выпрямленного .

Недостатки: необходимы для подключения такого выпрямителя 4 вывода, т.е. источник питания (трансформатор) должен иметь соединение в виде звезды с выведенной нейтральной точкой.
