1.5. Расчет годового и удельного расходов топлива.

Годовой расход натурального топлива (природный газ).

где – низшая теплота сгорания топлива, ,

– к.п.д. котлов, ,

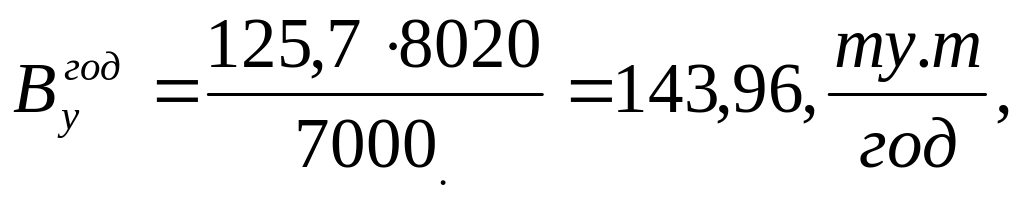

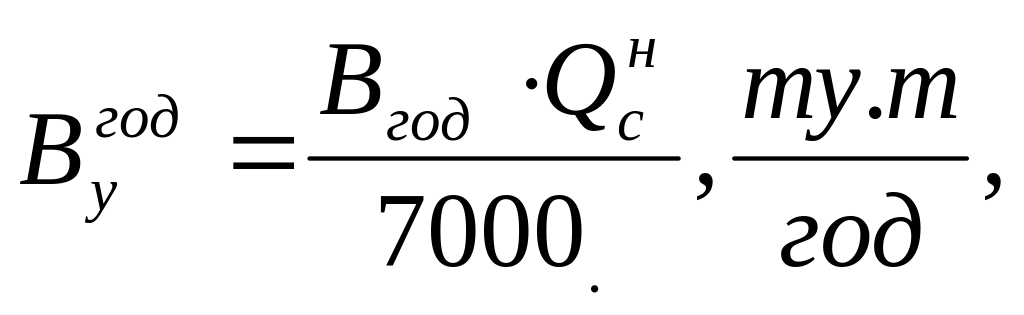

Годовой расход условного топлива.

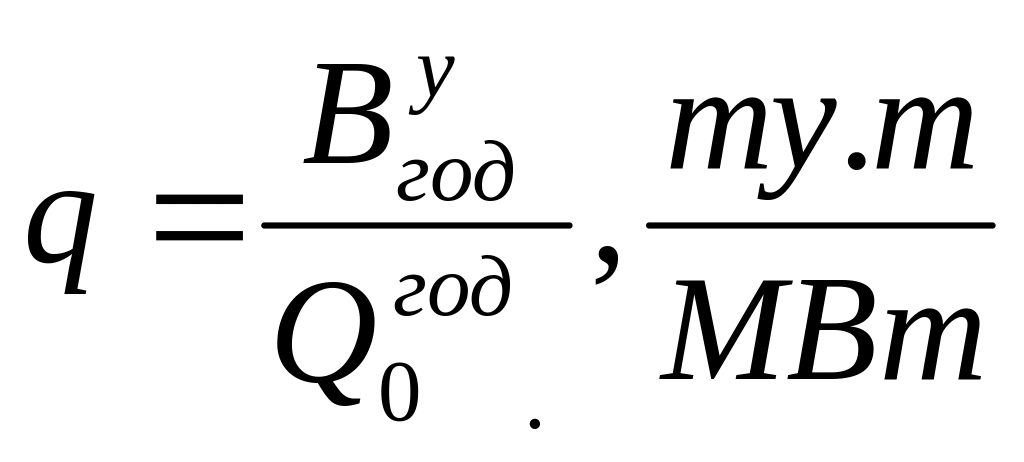

Удельный расход топлива на 1 Гкал теплоты.

1.6. Подбор вспомогательного оборудования для итп жилого здания и системы «теплый пол».

Подбор диаметра трубы:

По потерям давления на трение (R_p) и расходом воды на головном участке системы подбираем диаметр трубы 32мм, при количестве проходящей воды G=1096кг/ч и скорости движения воды по трубам V=0,325м/с, при этом потери давления на трение на 1 м R_p = 70 Па.

Подбор насоса.

Принимаем насос MAGNA 32-60.

Насос закрытого типа, то есть насос и двигатель составляют один узел без уплотнения вала, герметичность обеспечивается двумя уплотнителями. Перекачиваемая жидкость смазывает подшипники. Во избежание трудностей с утилизацией особое внимание было уделено использованию как можно меньшего числа различных материалов. Насос низкими расходами на эксплуатацию и не требующий технического обслуживания.

Характеристики насоса:

1. двигатель с питанием от электронного блока (ECM) с постоянным магнитом ротора;

2. встроенный контроллер насоса;

3. керамические радиальные подшипники;

4. угольный упорный подшипник;

5. камера, опорная плита и плакировка ротора из нержавеющей стали;

6. корпус статора из алюминиевого сплава;

7. корпус насоса из чугун;

8. защита от перегрузки;

Насос является однофазным. Внешняя защита не требуется.

Технические характеристики:

1. текущий рассчитанный расход: 0,1 м3/ч;

2. максимальный гидростатический напор: 60дм;

3. TF класс: 110;

4. рабочая жидкость: вода в системе отопления;

5. диапазон температур жидкости: 2..95⁰С;

6. потребляемая мощность 10..85 Вт.

Подбор грязевика.

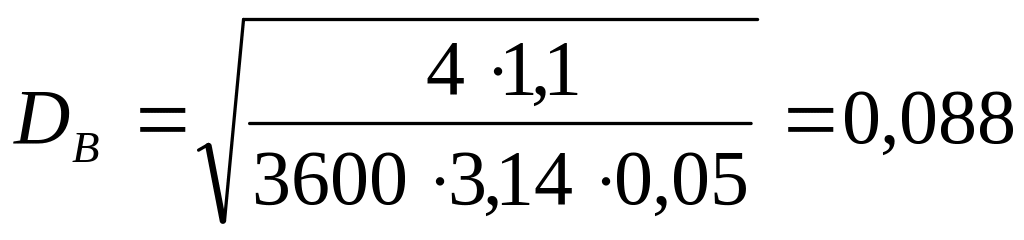

Г рязевики подбираются с учетом диаметров подводящих трубопроводов так, чтобы скорость воды в поперечном сечение корпуса была не более 0,05 м/с:

,

где D_в – внутренний диаметр грязевика, м;

L- расход воды через грязевик, м³/ч.

,

где - коэффициент учёта дополнительного теплового потока устанавливаемых отопительных приборов за счёт округления сверх расчётной величины;

- коэффициент учёта дополнительных потерь теплоты отопительными приборами у наружных ограждений.

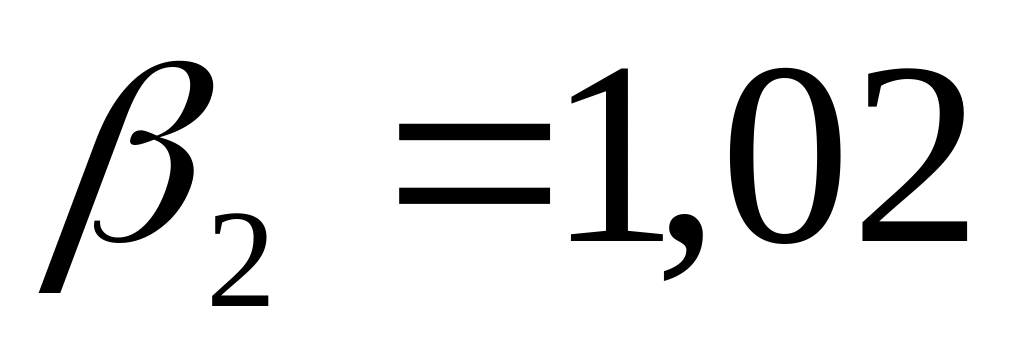

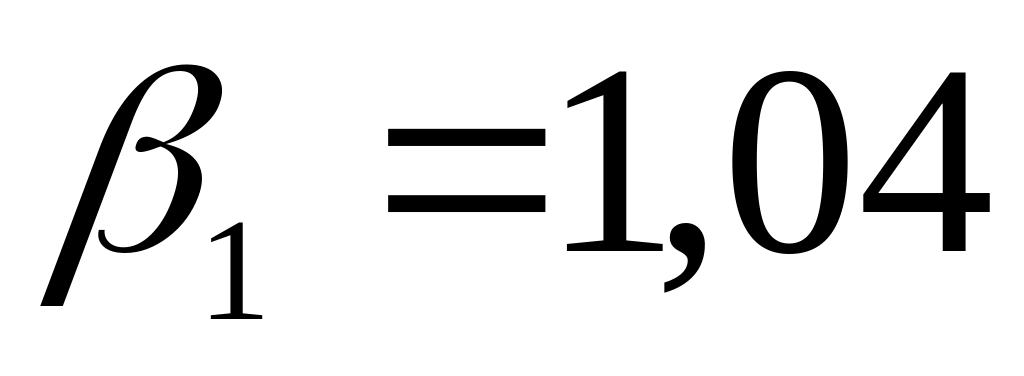

Для чугунных радиаторов ;

,

мм

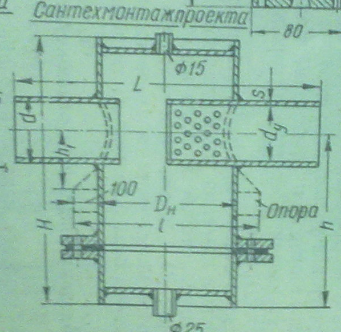

По табл. III.46 [7] принимаем: грязевик сантехмонтажпроекта серии 10 Г

dy= 32

Pн= 159

Н=250

d=350

Подбор фильтра.

Принимаем фильтр сетчатый из латунный с внутренней резьбой со спускным краном типа Y222Р с условным проходом Д=32мм и пропуской способностью Kv=17,2м3/ч.

Подбор шарового крана.

Принимаем кран шаровой латунный никелированный полупроходной с внутренней резьбой типа V665. Условный проход Ду=32мм, условное давление Ру=16бар, условная пропускная способность Kv=41м3/ч.

Подбор клапана обратного.

Принимаем клапан обратный латунный пружинный с внутренней резьбой с пластмассовым затвором типа 601. Условный проход Ду=32мм, условное давление Ру=10бар, условная пропускная способность Kv=17,4м3/ч.

Для обеспечения заданной тепловой нагрузки предусматривается установка

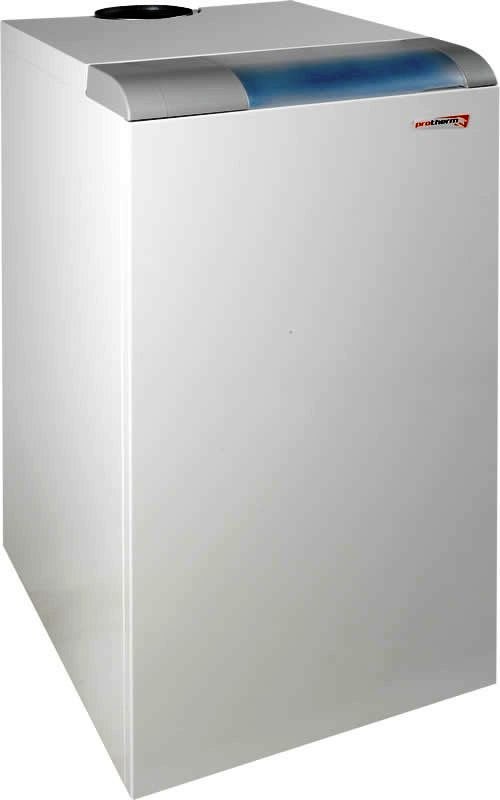

котла PROTHERM Медведь 60 PLO мощностью 60 кВт (для одного котла) в количестве 1 шт.

Общая номинальная мощность 49,5 кВт.

Общий максимальный расход природного газа давлением кПа составляет 5,8 м³/ч.
