Устройство прицела
Принцип действия прицела основан на усилении изображения малой яркости, создаваемого объективом на фотокатоде электронно-оптического преобразователя (ЭОП), в изображение, по яркости достаточное для рассмотрения через окуляр.
Электронно-оптическая функциональная схема прицела приведена на рисунке 5.
Изображение цели малой яркости проектируется объективом 2 (рис. 131) на фотокатод ЭОПа А1, расположенный в фокальной плоскости объектива 2.
Усиленное по яркости изображение цели на экране ЭОПа рассматривается вместе с прицельными знаками сетки 4 через окуляр 3.
Сетка 4 с боковой поверхности подсвечивается устройством излучающим VD1. Прицельные знаки сетки светятся красным светом на фоне желто-зеленого свечения экрана ЭОПа. Необходимая яркость прицельных знаков сетки 4 в зависимости от освещенности цели и местности обеспечивается резистором R1.
Микросборка А2 предназначена для преобразования и увеличения напряжения источника питания G1 (G2).
Основным источником питания прицела является аккумулятор НЛЦ-0,9, (дублирующим источником питания является элемент А316 «Прима»).
В
ключение
в схему источника питания осуществляется
переключателем SA1
«ВКЛ».
Рис. 5 - Функциональная электронно-оптическая схема прицела 1ПН93-2
Для защиты ЭОПа А1 от световых перегрузок выше 1,5 лк и для выверки прицела днем и в сумерки имеется светофильтр 1.

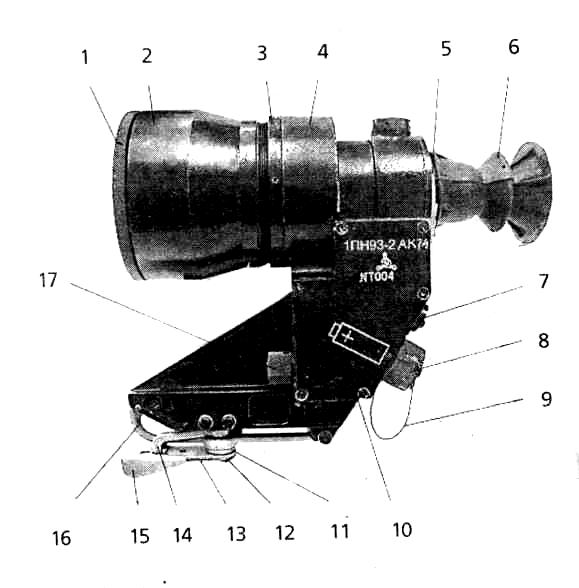

Рис.6 – Общий вид прицела 1ПН93
Сборочные единицы и детали прицела, за исключением объектива, размещены в корпусе 4 под крышкой 10. Оптические детали объектива 2 находятся в собственном корпусе.
В корпусе 4 (рис. 6) находятся аккумуляторный отсек, закрытый крышкой 8, и штуцер для продувки внутренней полости прицела, закрытый крышкой с резиновой прокладкой.
Во избежание утери крышки 8 (рис.6) она поводком 9 прикреплена к корпусу 4.
Крепление прицела на оружии осуществляется при помощи зажимного устройства, состоящего из кронштейна 16 (рис.6), зажимного винта 12, защелки 13, ручки 14, рукоятки 15, шайбы 11.
В окулярной части корпуса 4 зажимом 5 закреплен наглазник 6, облегчающий ориентацию глаза относительно выходного зрачка прицела и защищающего лаз от случайного повреждения.
Механизмы выверки по высоте и по направлению имеют дискретное перемещение с фиксацией через 0-00,2.
На крышке 10 корпуса 4 нанесены гравировкой символ элемента питания и знак положительной полярности «+».
Наглазник предназначен для работы с прицелом ночью в условиях, требующих высокой степени маскировки, так как исключает возможность появления светового пятна на лице при отведении глаза от выходного зрачка.
Элемент питания А316 «Прима» предназначен для работы с прицелом в случае отсутствия заряженных аккумуляторов НЛЦ-0,9.
Сумка предназначена для укладки и переноски прицела при эксплуатации.
Прицел имеет следующие органы управления:
переключатель ВКЛ 7 включения и выключения прицела;
маховичок 17 регулировки яркости сетки;
винт маркированный символом П---Л на гайке механизма выверки по направлению;
винт маркированный символом В---Н на гайке механизма выверки по высоте;
