4.5.2. Определение индекса изоляции воздушного шума для каркасно-обшивных перегородок
В производственных и общественных зданиях в ряде случаев для ограждения помещений используют перегородки, выполненные из металла, стекла, асбестоцемента и тому подобных листовых материалов.
Индекс изоляции воздушного шума Rw, дБ, таких ограждений определяют путем построения частотной характеристики в нормируемом диапазоне частот, изображая ее в виде ломаной линии ABCD (рис. 4.11).
Координаты точек В и С устанавливают по табл. 4.9 в зависимости от материала листового ограждения, его плотности и толщины.
Найденные
значения частот
и fC
округляют до ближайших среднегеометрических
частот 1/3-октавных полос (см. табл. 4.6).
Рис. 4.11. Частотная характеристика изоляции воздушного шума однослойным плоским тонким ограждением
Наклон участка ВА принимают равным 4,5 дБ на октаву, а участка СD - 7,5 дБ на октаву.
Таблица 4.9
Значения координат точек В и С
Материал |
Плотность, кг/м3 |
, Г |
fC, Гц |
, дБ |
, дБ |
Сталь |
7800 |
6000/ h |
12000/ h |
40 |
32 |
Алюминиевые сплавы |
2500-2700 |
6000/ h |
12000/ h |
32 |
22 |
Стекло силикатное |
2500 |
6000/ h |
12000/ h |
35 |
29 |
Стекло органическое |
1200 |
17000/ h |
34000/ h |
37 |
30 |
Асбоцементные листы |
2100 |
9000/ h |
18000/ h |
35 |
29 |
Листы ГКЛ и ГВЛ |
1100 |
19000/ h |
38000/ h |
36 |
30 |
Древесно-стружечная плита (ДСП) |
850 |
13000/ h |
26000/ h |
32 |
27 |
Твердая древесноволокнистая плита (ГВЛ) |
1100 |
19000/ h |
38000/ h |
35 |
29 |
Примечание: – толщина, мм.
Линия ABCD представляет собой частотную характеристику изоляции воздушного шума плоской однослойной перегородки, выполненной из листового материала.
В том случае, когда ограждающая перегородка выполняется из двух одинаковых по толщине листовых материалов по каркасу с воздушным промежутком между листами, для определения индекса изоляции воздушного шума такого ограждения первоначально строится частотная характеристика в виде ломаной линии ABCD (рис. 4.12), так же как для однослойной
листовой перегородки (см. рис. 4.11).
Затем
строится вспомогательная линия A1B1C1D1
путем прибавления к ординатам линии
ABCD
поправки
(табл. 4.10),
учитывающей увеличение поверхностной
плотности ограждения за счет второго
листа обшивки.
Далее вычисляется частота резонанса конструкции по формуле
fР
(4.13)
где
и
–
поверхностные плотности обшивок, кг/м2
(в данном случае
=
);
– толщина воздушного промежутка между обшивками, м.
Рис. 4.12. Частотная характеристика изоляции воздушного шума конструкций,
состоящих из двух листов с воздушным промежутком.
Таблица 4.10
Значения поправки
Mобщ / m1 |
,дБ |
Mобщ / m1 |
,дБ |
1,6 |
3,0 |
2,7 |
6,5 |
1,8 |
4,0 |
3,4 |
8,0 |
2,0 |
4,5 |
4,0 |
9,0 |
2,2 |
5,0 |
4,6 |
10,0 |
2,5 |
6,0 |
5,0 |
10,5 |
Значение частоты fР округляется до ближайшей среднегеометрической частоты 1/3-октавной полосы.
До частоты 0,8 fР включительно частотная характеристика звукоизоляции двухслойной конструкции совпадает со вспомогательной линией A1B1C1D1 (точка Е- см. рис.4.12), а на частоте fР – понижается на 4 дБ относительно линии A1B1C1D1 (точка F- см. рис. 4.12).
На
частоте 0,8
(три октавы выше частоты резонанса)
находится точка К с ординатой RК
= RF
+
которая соединяется с точкой F.
Значение
устанавливают
по табл. 4.11 в зависимости от толщины
воздушного промежутка Н, дБ, между
листами обшивки.
От
точки К проводится отрезок KL
с наклоном 4,5 дБ на октаву до частоты
(параллельно вспомогательной линии
A1B1C1D1).
Превышение отрезка KL
над вспомогательной линией A1B1C1D1
представляет
собой поправку на влияние воздушного
промежутка
.
В том случае, когда =8 fР точки К и L сливаются в одну точку. Если <8 fР, отрезок FK проводят только до точки L, соответствующей частоте . Точка К в этом случае лежит вне расчетной частотной характеристики и является вспомогательной.
Таблица 4.11
Значения
поправки
Толщина воздушного промежутка , мм |
Величина , дБ |
15-25 |
22 |
50 |
24 |
120 |
26 |
150 |
27 |
200 |
28 |
От точки L до частоты 1,25 (до следующей 1/3-октавной полосы) проводится горизонтальная линия LM.
На
частоте fC
определяют точку N с ординатой
и соединяют
ее с точкой М.
Из точки N проводится отрезок NP с наклоном 7,5 дБ на октаву.
Ломаная линия A1EFKLMNP представляет собой частотную характеристику изоляции воздушного шума ограждающей конструкцией, состоящей из двух листов одинаковой толщины с воздушным промежутком между ними.
В случае заполнения воздушного промежутка пористым или пористо-волокнистым материалом, частотная характеристика изоляции воздушного шума каркасно-обшивной перегородки строится аналогично частотной характеристике каркасно-обшивной перегородки без заполнения воздушного промежутка с той лишь разницей, что частоту резонанса при заполнении промежутка пористым материалом с жестким скелетом (пенопласт, пенополистирол, фибролит и т.д.) следует определять по формуле
fР
(4.14)
где и – поверхностные плотности обшивок, кг/м2;
– толщина воздушного промежутка, м.
Если
обшивки не приклеиваются к материалу
заполнения, значение
принимают
с коэффициентом 0,75.
Построение частотной характеристики изоляции воздушного шума двухслойной каркасно-обшивной перегородки из листовых материалов с заполнением воздушного промежутка пористым или пористо-волокнистым материалом показано на рис. 4.13.
При заполнении воздушного промежутка полностью или частично минераловатными или стекловолокнистыми плитами частота резонанса определяется по формуле, как для каркасно-обшивной перегородки с воздушным промежутком между листами облицовки.
До частоты резонанса fР частотная характеристика звукоизоляции перегородки полностью совпадает с частотной характеристикой, построенной для перегородки с незаполненным воздушным промежутком.
На
частоте 1.6
fР
(две 1/3-октавные полосы выше частоты
резонанса fР
) определяют
точку Q
с ординатой RQ,
которая на величину
выше точки, лежащей на отрезке FK.
Величина определяется в зависимости от материала заполнения воздушного промежутка (табл. 4.12).
После точки Q частотная характеристика строится параллельно частотной характеристике звукоизоляции каркасно-обшивной перегородки с незаполненным воздушным промежутком.

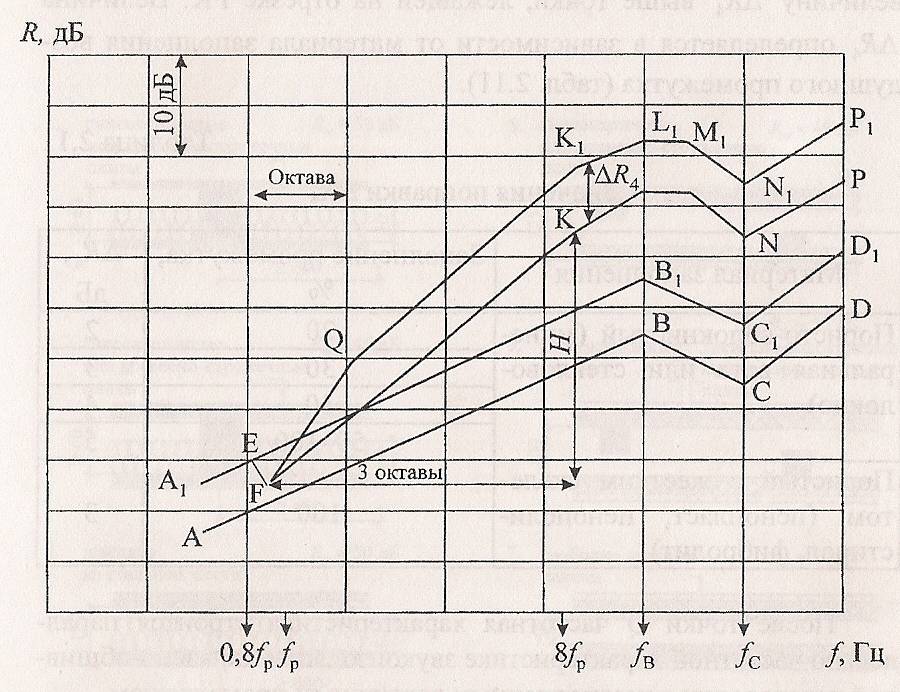

Рис. 4.13. Частотная характеристика изоляции воздушного шума каркасно-обшивной
перегородки из листовых материалов с заполнением воздушного промежутка
пористым или пористо-волокнистым материалом
Ломаная линия A1EFQK1L1M1N1P1 (рис. 4.13) является частотной характеристикой изоляции воздушного шума двухслойной каркасно-обшивной перегородки, выполненной из листовых материалов с заполнением промежутка между ними пористым или пористо-волокнистым материалом.
Полученные частотные характеристики для однослойных и двухслойных перегородок, выполненных из листовых материалов, необходимо сравнить с нормативной частотной характеристикой изоляции воздушного шума по правилам, приведенным для однослойных ограждающих конструкций с поверхностной плотностью от 100 до 800 кг/м2 и по результатам сравнения определить индекс изоляции воздушного шума для рассматриваемых перегородок.
Таблица 4.12
Значения поправки
Материал заполнения |
Заполнение промежутка, % |
, дБ |
Пористо-волокнистый (минеральная вата или стекловолокно)
|
20 |
2 |
30 |
3 |
|
40 |
4 |
|
50-100 |
5 |
|
Пористый с жёстким скелетом (пенопласт, пенополистирол, фибролит) |
100 |
3 |
Расчетная величина индекса изоляции воздушного шума каркасно-обшивочных перегородок (рис. 4.14) согласно В.Блази [3], звукоизоляции таких перегородок может быть рассчитана по формуле
Rw
=
(4.15)
где - поверхностная плотность обоих слоев,кг/м2;
-
относительная величина, равная 300 кг/м2;
-
расстояние
между плитами;
-
относительная
величина, равная 10 мм.
Наиболее часто применяемые конструкции каркасно-обшивных перегородок приведены на рис. 4.14.
Анализ этих конструкций каркасно-обшивных перегородок позволяет отметить, что наименьшей звукоизолирующей способностью обладает перегородка, состоящая из двух слоев гипсокартонных или древесно-стружечных плит, прикрепляемых к деревянному каркасу и неполным заполнением воздушного пространства звукоизолирующим материалом (рис. 4.14, п.1).
Увеличение поверхностной плотности обшивных листов и воздушного пространства между ними повышает звукоизолирующую способность перегородок на 6-12 дБ (рис. 4.14, пп.2-4). Замена жестких связей между гибкими слоями путем устройства двойного раздельного каркаса или его полная ликвидация способствует повышению звукоизоляции перегородок до 49-50 дБ (рис. 4.14, пп.5-8).

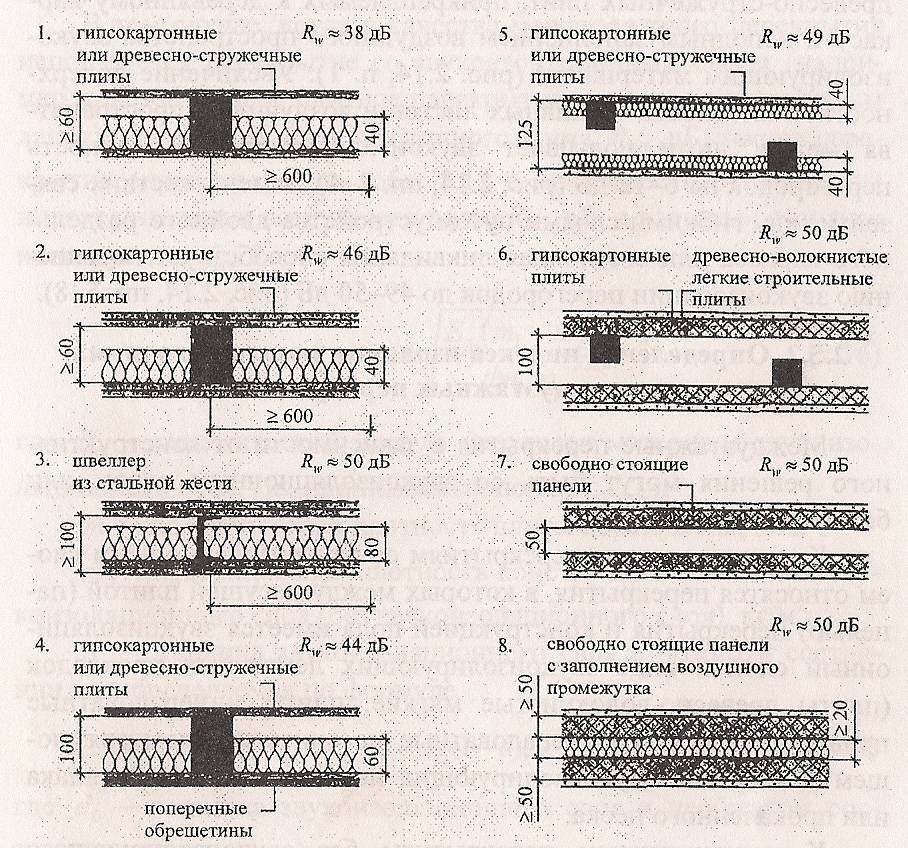

Рис.4.14. Конструкции каркасно-обшивных перегородок
