Лабораторная работа № 2 Настройка глубиномера и чувствительности дефектоскопа

Цель работы: настройка глубиномера дефектоскопа УД2-102 «Пеленг» при использовании прямого (0) и наклонных (18 и 50) пьезоэлектрических преобразователей (ПЭП).

1 Настройка глубиномера и чувствительности для контроля прямым пэп

1.1 Настройка глубиномера

Включить дефектоскоп. Подключить к дефектоскопу прямой (0) ПЭП. Выполнить вызов ранее записанной настройки варианта метода AR1.1или AR1.2 (см. п.4, Лабораторная работа №1). Если на экране дефектоскопа, при включенной настройке, отсутствует меню настройки, то выполнить ее вызов нажатием кнопки (рис. 9).

Рисунок 9 - Вид экрана в режиме «НАСТРОЙКА»

С помощью кнопок и выделить меню «Общие параметры» и войти в него нажатием кнопки . Кнопками и выделить строку «Настр. по СО» и кнопками , включить настройку на стандартном образце (СО-3Р или СО-2), появится знак «+», параметры развертки автоматически изменятся для настройки по СО. Установить значения начала временной селекции «ВС1 НАЧ.», равное Y = 30 мм, и конца временной селекции «ВС1 КОН.», Y = 70 мм (значения параметров развертки изменяются кнопками , ), рис. 10.

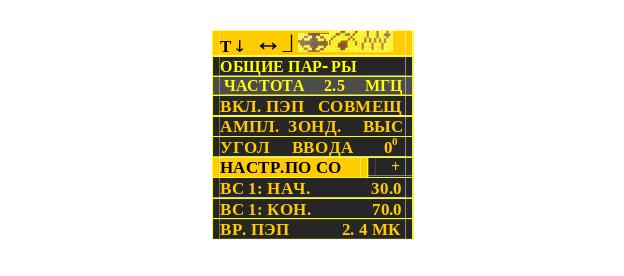

Рисунок 10 – Вид экрана в режиме «ОБЩИЕ ПАРАМЕТРЫ» при включении настройки по СО-3Р

Смазать рабочую поверхность стандартного образца СО-3Р (СО-2) маслом и установить на неё ПЭП (рис. 11). Регуляторами усиления , первый донный сигнал довести до середины.

Рисунок 11 – Схема установки ПЭП на стандартном образце СО-3Р

Притерев ПЭП к поверхности образца, найти максимум амплитуды донного эхо-сигнала. При этом первый донный сигнал должен находиться в зоне контроля (рис. 12).

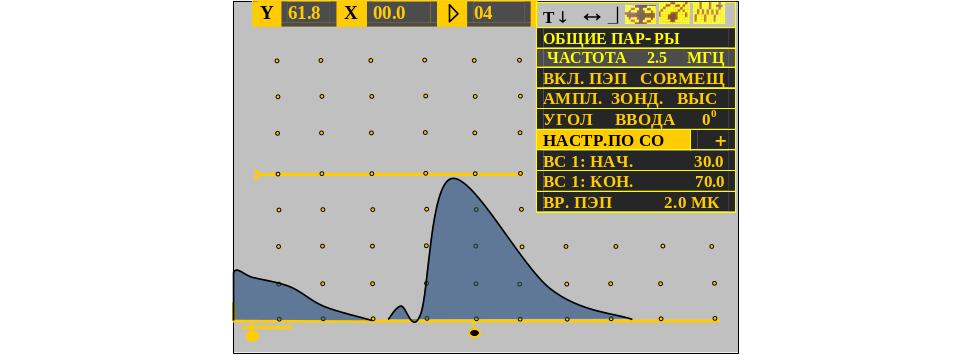

Рисунок 12 – Типичная осциллограмма при настройке глубиномера на стандартном образце СО-3Р

Примечание: в случае, если таблица «Настройка» с параметрами вызванного типового варианта мешает наблюдению эхо-сигнала, необходимо переместить ее или удалить с экрана однократным или двукратным нажатием кнопки . Вернуть таблицу на экран можно однократным нажатием кнопки .

Кнопками регулировки усиления , довести амплитуду эхо-сигнала до середины экрана. Включить «Стоп-кадр» путем последовательного нажатия кнопок и .

Кнопками , активировать строку Y_ист. С помощью кнопок , ввести значение 59,0 мм. Ввод значения можно выполнить, используя числовую шкалу, путем нажатия кнопки с последующим набором необходимого числового значения, нажимая соответствующие кнопки с цифрами, по окончании набора повторно нажать кнопку (рис. 13).

Для автоматического определения времени задержки в призме преобразователя ОБЯЗАТЕЛЬНО нажать кнопку . Меню Y_ист и R_ист блокируется и время задержки в ПЭП автоматически изменяется.

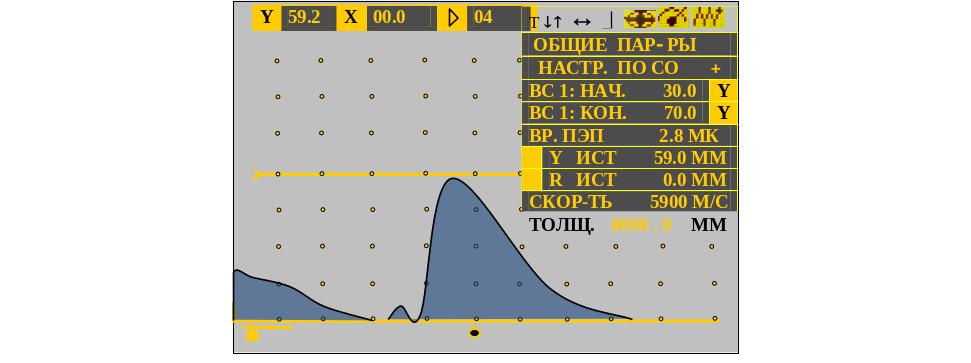

Рисунок 13 – Вид экрана при вводе значений Y_ист

1.2 Настройка браковочной чувствительности

1.2.1 Вариант метода AR 1.1

В меню общие параметры установить значения начала временной селекции «ВС1 НАЧ.», равное Y = 45 мм, и конца временной селекции «ВС1 КОН.», Y=170 мм (значения параметров развертки изменяются кнопками , ) (рис. 14).

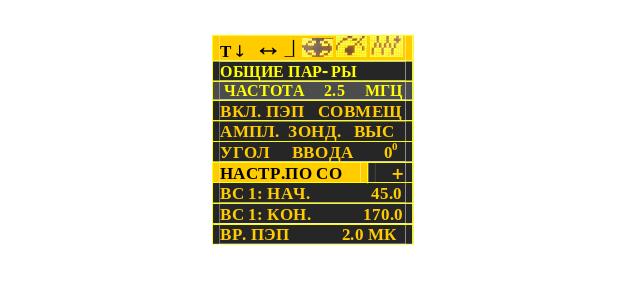

Рисунок 14 – Вид экрана в меню «ОБЩИЕ ПАРАМЕТРЫ» при настройке временной селекции, вариант метода AR 1.1

Установить ПЭП на торец СО-2 на высоту 210 мм в направлении отверстия диаметром 6 мм на глубине 160 мм (рис. 15). Легким перемещением ПЭП найти максимум амплитуды эхо-сигнала от отверстия (показание глубины залегания на дефектоскопе должно быть Y = (157±2) мм), регуляторами усиления , довести сигнал до середины экрана (рис. 16).

Включить «Стоп-кадр» путем последовательного нажатия кнопок и , кнопками , выделить строку «Требуемая чувствительность» и ввести значение условной чувствительности, равной 36 дБ. Для ввода значения условной чувствительности активировать числовую шкалу путем нажатия кнопки , и выполнить набор числового значения 36, нажимая соответствующие кнопки с цифрами, по окончании набора повторно нажать кнопку . Для установки браковочной чувствительности после ввода значения 36 ОБЯЗАТЕЛЬНО нажать кнопку , при этом режим «Стоп-кадр» отключается, а строка «Требуемая чувствительность» блокируется. Полученное значение усиления дефектоскопа соответствует браковочной чувствительности N_АR1.1.

Рисунок 15 – Схема установки ПЭП на СО-2

1.2.2 Вариант метода AR 1.2

Установить ПЭП на глубину 59 мм (см. рис. 11), притерев ПЭП к поверхности, найти максимум амплитуды первого донного эхо-сигнала (настройка на стандартный образец включена, амплитуда сигнала находится на середине экрана, значение глубины залегания отражателя Y = (59±1) мм). Если активировано меню «Общие параметры», однократным нажатием кнопки выйти в меню «Настройка». Включить «Стоп-кадр» путем последовательного нажатия кнопок и , кнопками , активировать строку «Требуемая чувствительность» и ввести значение условной чувствительности 40 дБ.

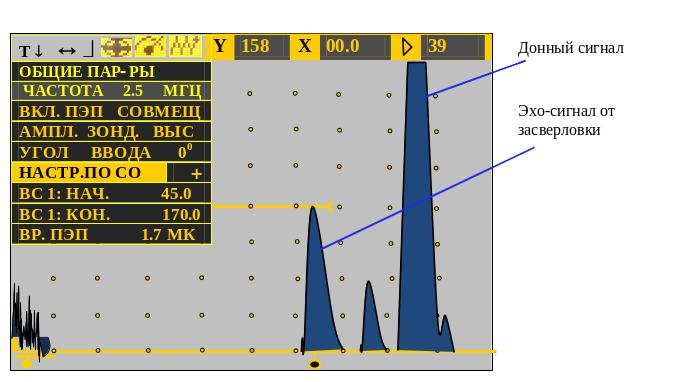

Рисунок 16 – Осциллограмма при настройке браковочной чувствительности на СО-2

Для ввода значения условной чувствительности активировать числовую шкалу путем нажатия кнопки , и выполнить набор числового значения 40, нажимая соответствующие кнопки с цифрами, по окончании набора повторно нажать кнопку . Для установки браковочной чувствительности после ввода значения 40 ОБЯЗАТЕЛЬНО нажать кнопку , при этом режим «Стоп-кадр» отключается, а строка «Требуемая чувствительность» блокируется. Полученное значение усиления дефектоскопа соответствует браковочной чувствительности N_АR1.2.
