1 Вопрос

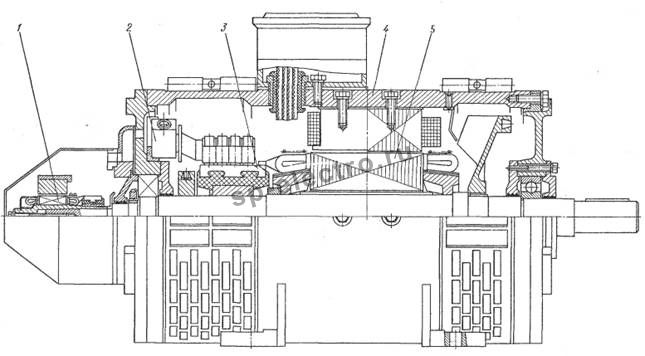

Рис.1. Двигатель постоянного тока.  1- тахогенератор; 2 – траверса; 3 – коллектор; 4 – станина; 5 – якорь; 6 – главный полюс; 7 – добавочный полюс; 8 – щетки.

Основными конструктивными элементами машин постоянного тока (рис. 1) являются станина с закрепленными на ней главными и добавочными полюсами, вращающийся якорь с обмоткой и коллектором и щеточный аппарат. В машинах малой и средней мощностей станина одновременно служит и корпусом, к которому крепятся лапы для установки машины и частью магнитопровода. По ней замыкается магнитный поток. В большинстве двигателей станина выполнена массивной, из стальных труб, либо сварной из листов конструкционной стали. В ряде машин станину выполняют шихтованной.

К внутренней поверхности станины крепят главные и добавочные полюсы. Сердечники главных полюсов массивные либо набраны из листов стали толщиной 1-2 миллиметра. Сердечники добавочных полюсов, как правило массивные. На главных полюсах располагаются обмотки возбуждения, их МДС создают рабочий поток двигателя. Обмотки добавочных полюсов, расположенных по поперечным осям машины, служат для обеспечения нормальной коммутации.

Магнитопровод якоря шихтуется из листов электротехнической стали. В двигателях малой мощности сердечник якоря насаживается непосредственно на вал со шпонкой и фиксируется в осевом направлении буртиком вала и кольцевой шпонкой. С торцов якоря для предотвращения распушения листов во время работы установлены нажимные шайбы, совмещенные с обмоткодержателями.

2 Вопрос

КПД теплово́го дви́гателя — отношение совершённой полезной работы двигателя, к энергии, полученной от нагревателя. КПД теплового двигателя может быть вычислен по следующей формуле

,

где   — количество теплоты, полученное от нагревателя,   — количество теплоты, отданное холодильнику. Наибольшим КПД среди циклических машин, оперирующих при заданных температурах горячего источника T₁ и холодного T₂, обладают тепловые двигатели, работающие по циклу Карно; этот предельный КПД равен

.

3 Вопрос

При включении двигателя возникает большой пусковой ток, превышающий номинальный в 10 - 20 раз. Для ограничения пускового тока двигателей мощностью более 0,5 кВт последовательно с цепью якоря включают пусковой реостат (рис. 7).

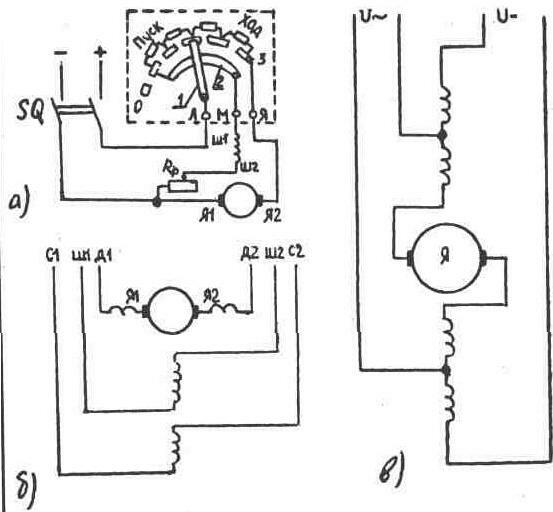

Рис. 7. Схема включения электрических двигателей постоянного тока: а - с помощью пускового реостата; б - схема электродвигателя со смешанным возбуждением; в - схема универсального коллекторного электродвигателя. Л - зажим, соединенный с сетью; Я - зажим, соединенный с якорем; М -зажим, соединенный с цепью возбуждения; 0 - холостой контакт; 1 - дуга; 2 - рычаг; 3 - рабочий контакт.

Перед включением двигателя необходимо убедиться в том, что рычаг 2 пускового реостата (рис.7) находится на холостом контакте 0. затем включают рубильник и рычаг реостата переводят на первый промежуточный контакт. При этом двигатель возбуждается, а в цепи якоря появляется пусковой ток, величина которого ограничена всеми четырьмя секциями сопротивления Rn. По мере увеличения частоты вращения якоря пусковой ток уменьшается и рычаг реостата переводят на второй, третий контакт и т.д., пока он не окажется на рабочем контакте.

Пусковые реостаты рассчитаны на кратковременный режим работы, а поэтому рычаг реостата нельзя длительно задерживать на промежуточных контактах: в этом случае сопротивления реостата перегреваются и могут перегореть.

. Прежде чем отключить двигатель от сети, необходимо рукоятку реостата перевести в крайнее левое положение. При этом двигатель отключается от сети, но цепь обмотки возбуждения остается замкнутой на сопротивление реостата. В противном случае могут появиться большие перенапряжения в обмотке возбуждения в момент размыкания цепи.

При пуске в ход двигателей постоянного тока регулировочный реостат в цепи обмотки возбуждения следует полностью вывести для увеличения потока возбуждения.

Для пуска двигателей с последовательным возбуждением применяют двухзажимные пусковые реостаты, отличающиеся от трехзажимных отсутствием медной дуги и наличием только двух зажимов - Л и Я.
