Системы поддержания относительной влажности
Для поддержания относительной влажности используется устройство увлажнения: парогенератор, и устройство осушения: фреоновый осушитель.
Парогенератор представляет собой самостоятельное изделие, предназначенное для производства водяного пара путем кипячения воды. Парогенератор оснащен системой локальной автоматики, производящей диагностику парогенератора и управление паропроизводительностью в зависимости от полученного от контроллера сигнала. Среди функций диагностики: контроль наличия воды, контроль состояния ТЭНа, контроль жесткости воды. В случае фиксирования одной из перечисленных неисправностей, система автоматики парогенератора выдает аварийный сигнал в систему управления камерой. Регулирование паропроизводительности осуществляется путем подачи аналогового управляющего сигнала (0..10В или 4..20мА) с контроллера камеры. В зависимости от уровня этого сигнала производительность парогенератора меняется от 0.2 до 2 кг пара в час.
Схема систем поддержания относительной влажности (Рис. 7) работает в зависимости от уставок и показаний датчиков температуры ТЕ и влажности МЕ. Поддержание температуры осуществляется ТЭНом (6), работающим по ПИД закону регулирования. В случае, если температура в рабочем объёме превышает заданную, начинает работать одноступенчатая холодильная машина[3] с компрессором 1, с помощью соленоидного клапана 8, подающая фреон в охладитель 5. Соленоидный клапан 8 работает в режиме широтно-импульсной модуляции. Для того, чтобы не останавливать компрессор холодильной машины при закрытом клапане 8, производится открытие клапана 9 и фреон поступает в теплообменник для отвода избыточной холодопроизводительности, где она компенсируется ТЭНом (11).
Поддержание относительной влажности осуществляется с помощью парогенератора, который через специальный распределительный патрубок подает пар в камеру в зависимости от сигнала регулятора МС, получающего информацию от датчика влажности МЕ. В случае, если относительная влажность в камере повышена, используется осушитель. Он представляет собой змеевик специальной конфигурации (4), на котором в капельной форме оседает влага. Осевшая влага удаляется из камеры через специальную трубку. В осушитель подается фреон от одноступенчатой холодильной машины. Соленоидный вентиль (7) при этом работает в режиме широтно-импульсной модуляции по ПИ закону регулирования. Для того, чтобы не останавливать компрессор холодильной машины при закрытом клапане 7, производится открытие клапана 9 и фреон поступает в теплообменник для отвода избыточной холодопроизводительности, где она компенсируется ТЭНом (11).

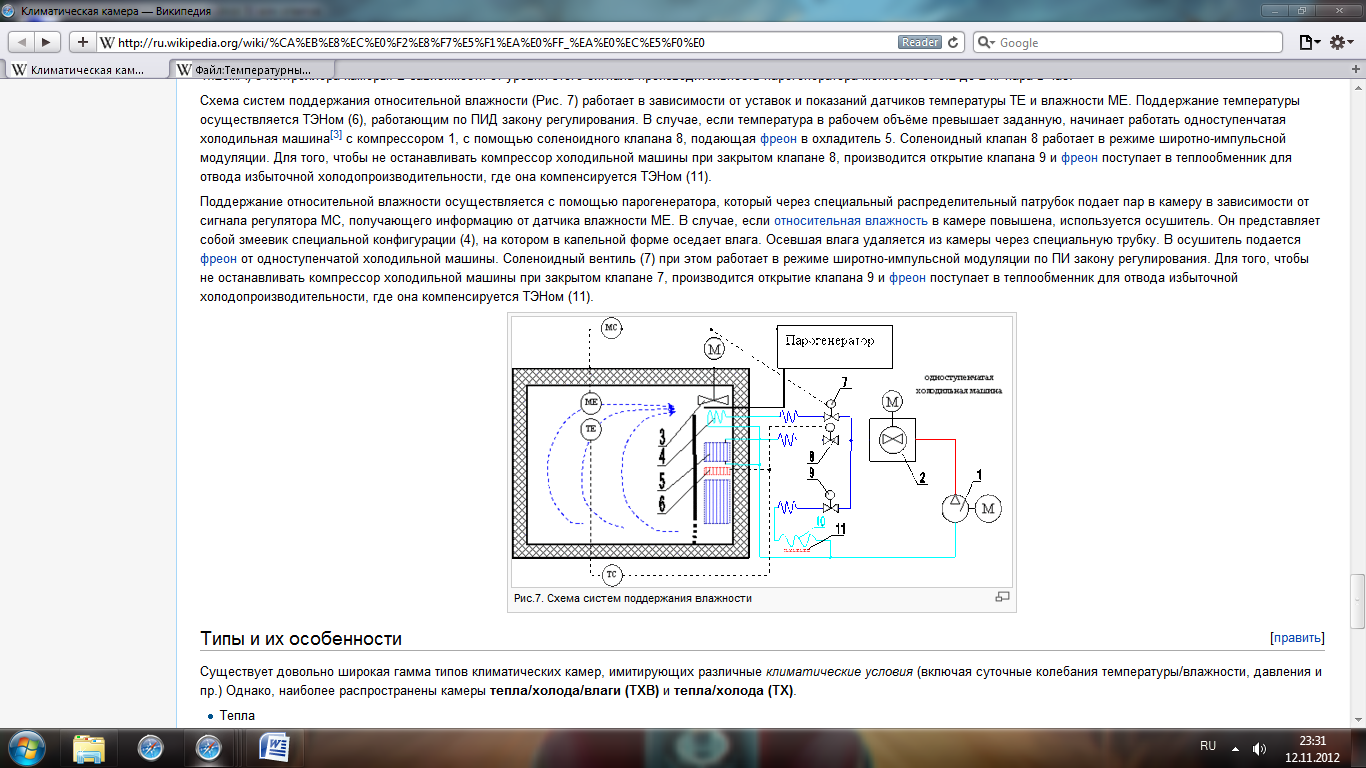

Рисунок 5. Схема систем поддержания влажности
Типы и их особенности
Существует довольно широкая гамма типов климатических камер, имитирующих различные климатические условия (включая суточные колебания температуры/влажности, давления и пр.) Однако, наиболее распространены камеры тепла/холода/влаги (ТХВ) и тепла/холода (ТХ).
