Разрезы, фасады и чертежи деталей.

1. Построение разрезов

1. Перейдите на первый этаж. Выберите инструмент Разрез.

2. В диалоговом окне настройки параметров разреза перейдите в пер­вый раздел и введите в поле Обозначение на плане значение Р-01, а в поле Имя - значение Разрез 01.

3. Выберите геометрический метод построения Неограниченная, акти­визировав соответствующий переключатель группы Глуби­на. В группе Высота установите одноименный переключатель.

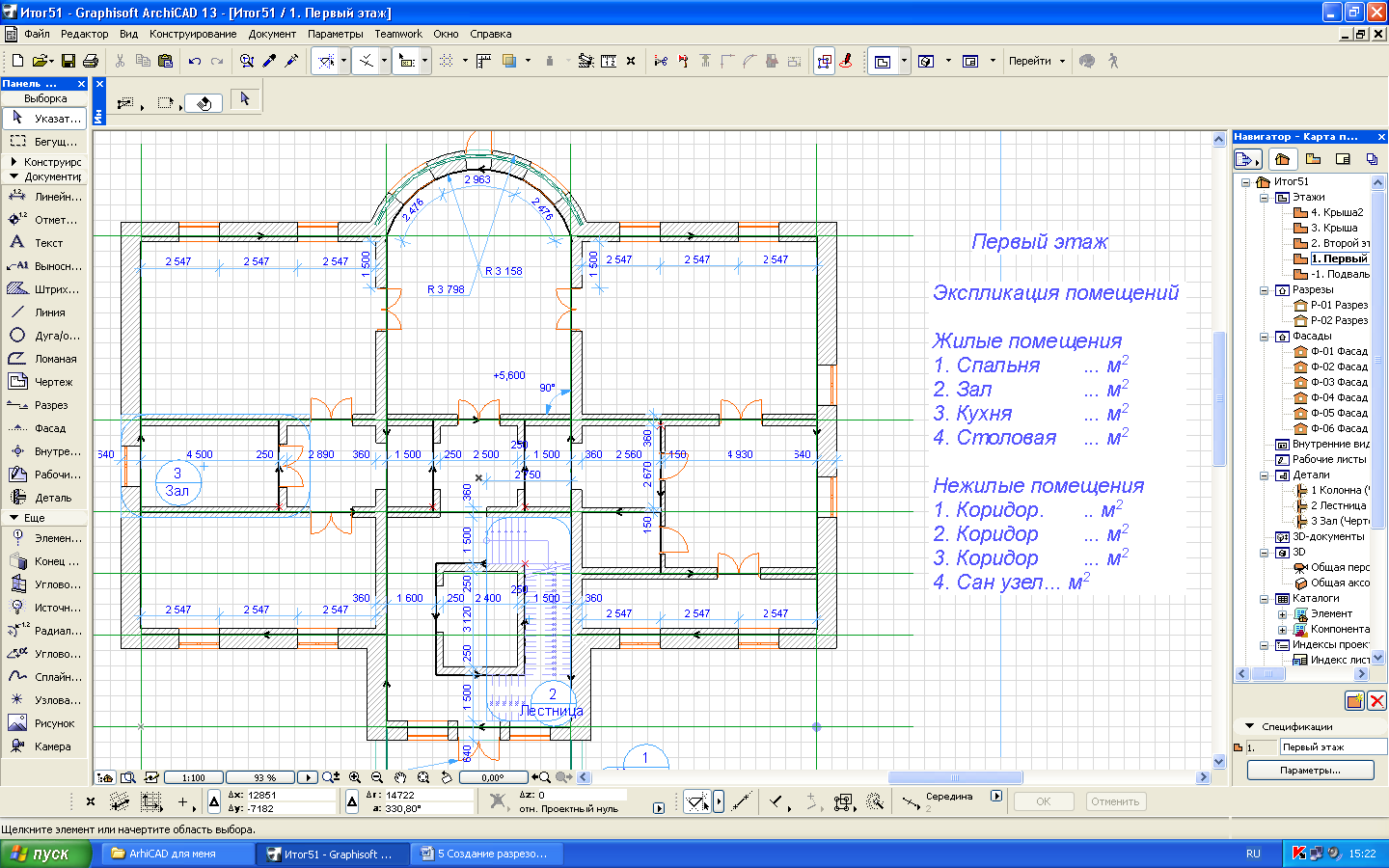

4. Постройте на плане этажа линию разреза, последовательно задавая ее точки с помощью мыши. Обратите внимание, что при построении этой ли­нии повороты возможны только под прямым углом.

5. Щелкните в последней точке линии разреза еще раз, и ее построение будет завершено. Когда курсор примет форму глаза, еще одним щелчком укажите, с какой стороны от линии расположена часть проекта, которая будет включе­на в разрез.

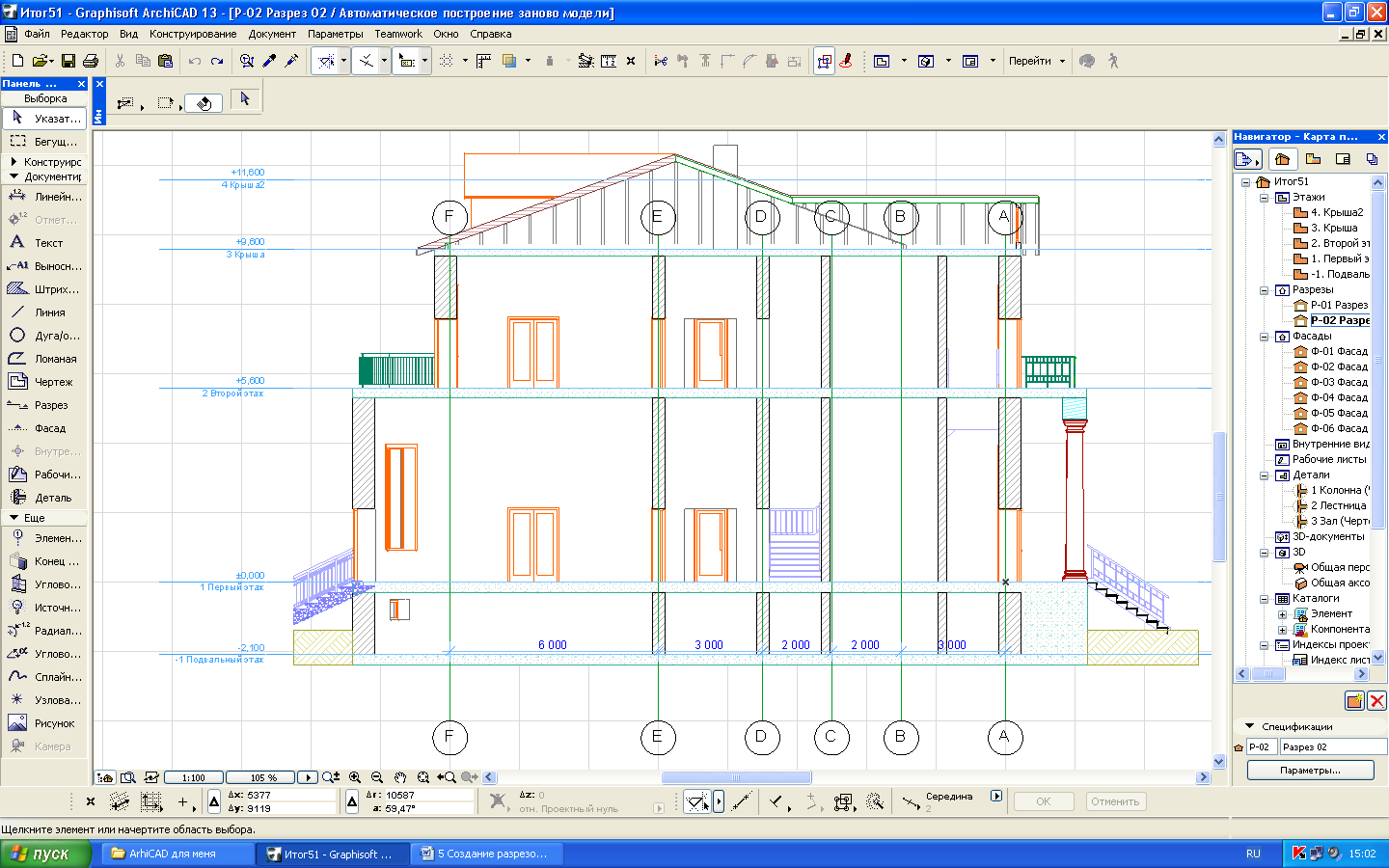

6. Созданные в проекте разрезы доступны и в разделе Разрезы панели навигатора. Выберите в указанном списке элемент Разрез 01. В результате будет открыто окно разреза. Кроме того, быстро открыть такое окно можно с помощью команды Открыть разрез, которая при выделенной линии разреза присутствует в контекстном меню окна плана этажа.

7. Аналогично постройте Разрез 02.

2. Построение фасадов

1. Фасада 01, 0, 03, 04 строятся автоматически. В навигаторе в папке Фасады просмотрите все фасады.

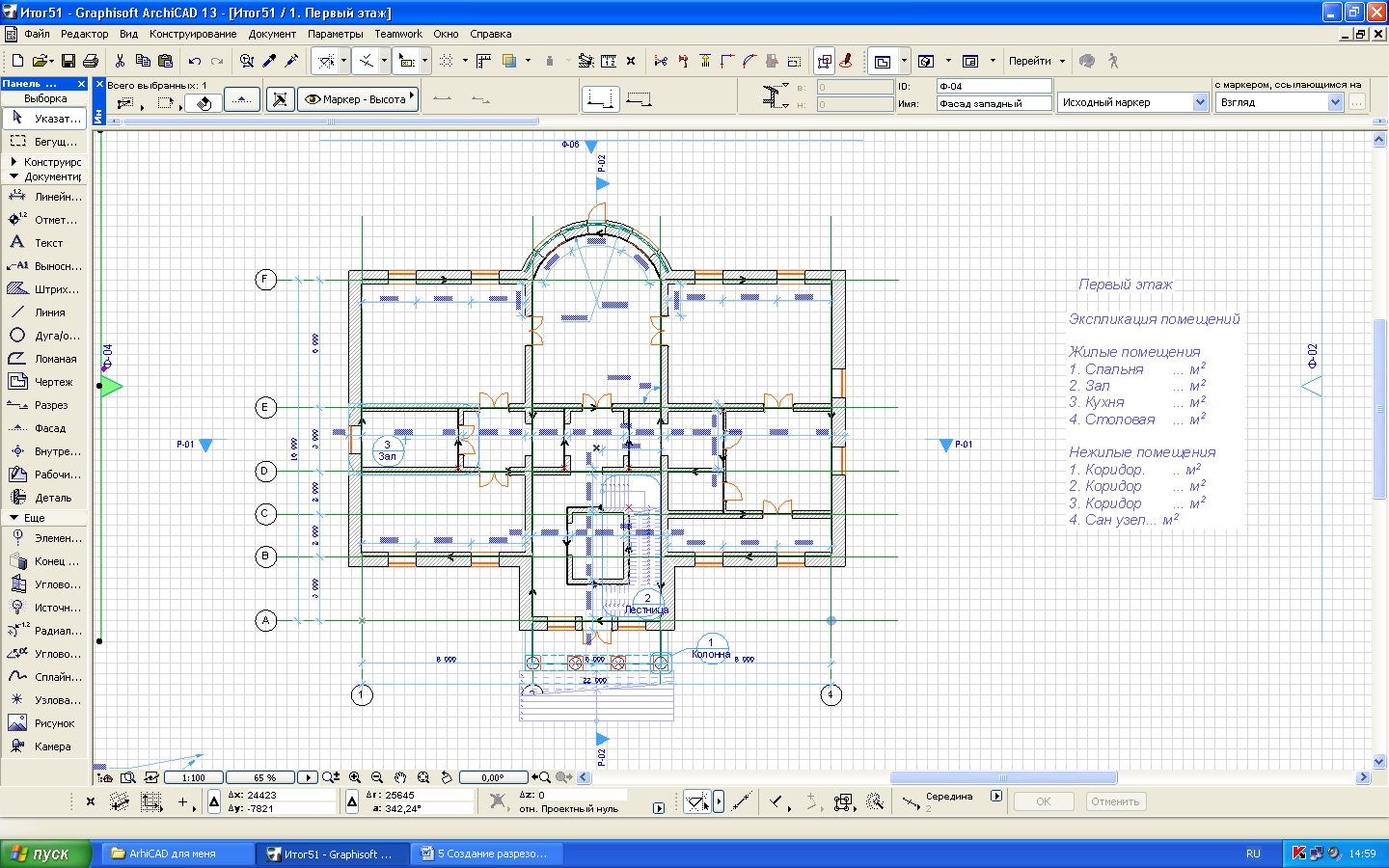

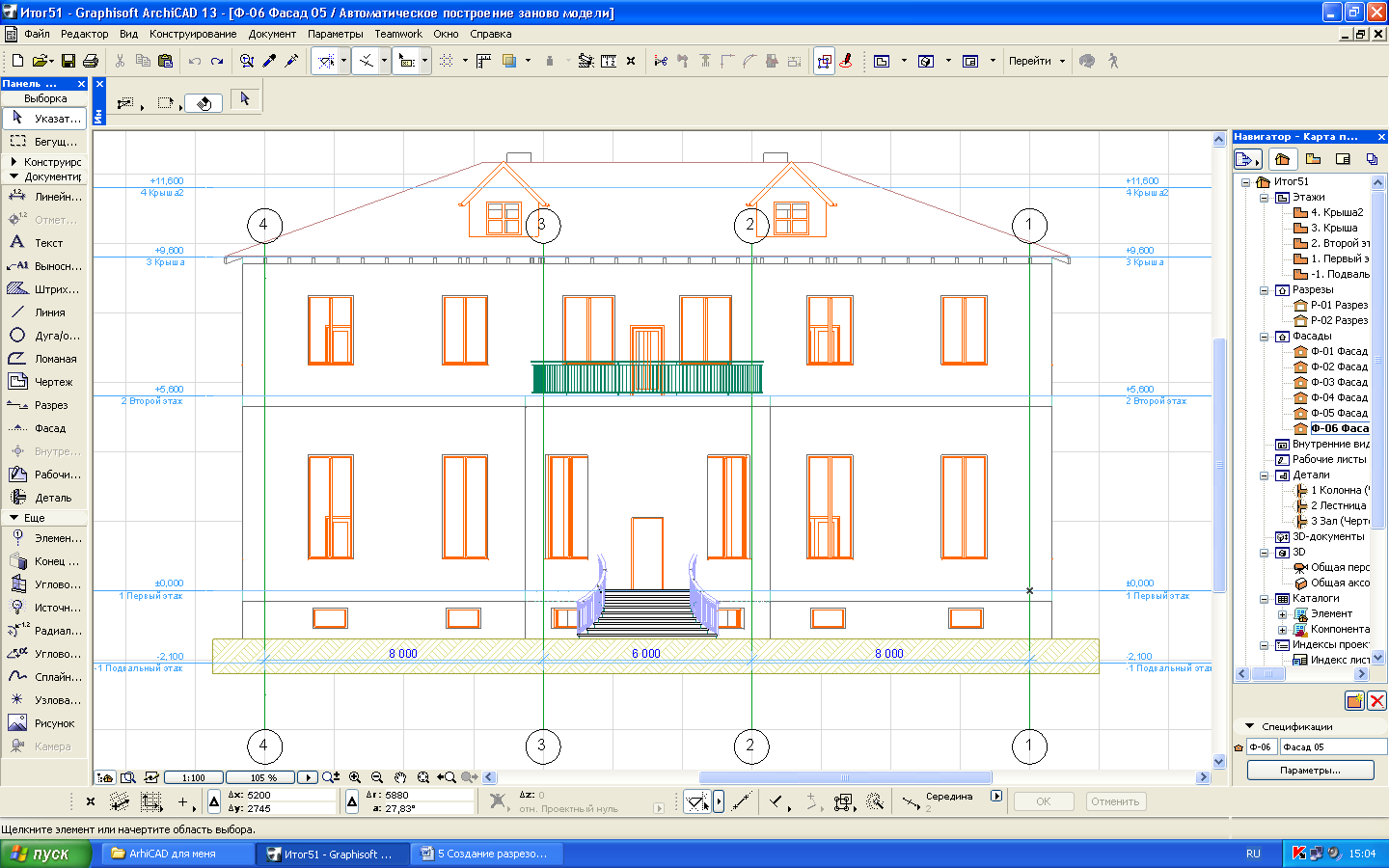

2. Теперь нужно создать свою модель фасада дома. Вернитесь в окно плана первого эта­жа. Выберите инструмент Фасад. В поле Обозначение на плане раздела Общие данные введите обозначение на плане Ф-05, а в поле Имя ­значение Фасад 05.

3. Закройте диалоговое окно и постройте линию фасада параллельно одной из сторон дома.

4. Аналогично постройте Фасад

3. Построение чертежа деталей проекта

Создадим отдельные чертежи деталей проекта: одной из колонн, лестницы и одного помещения.

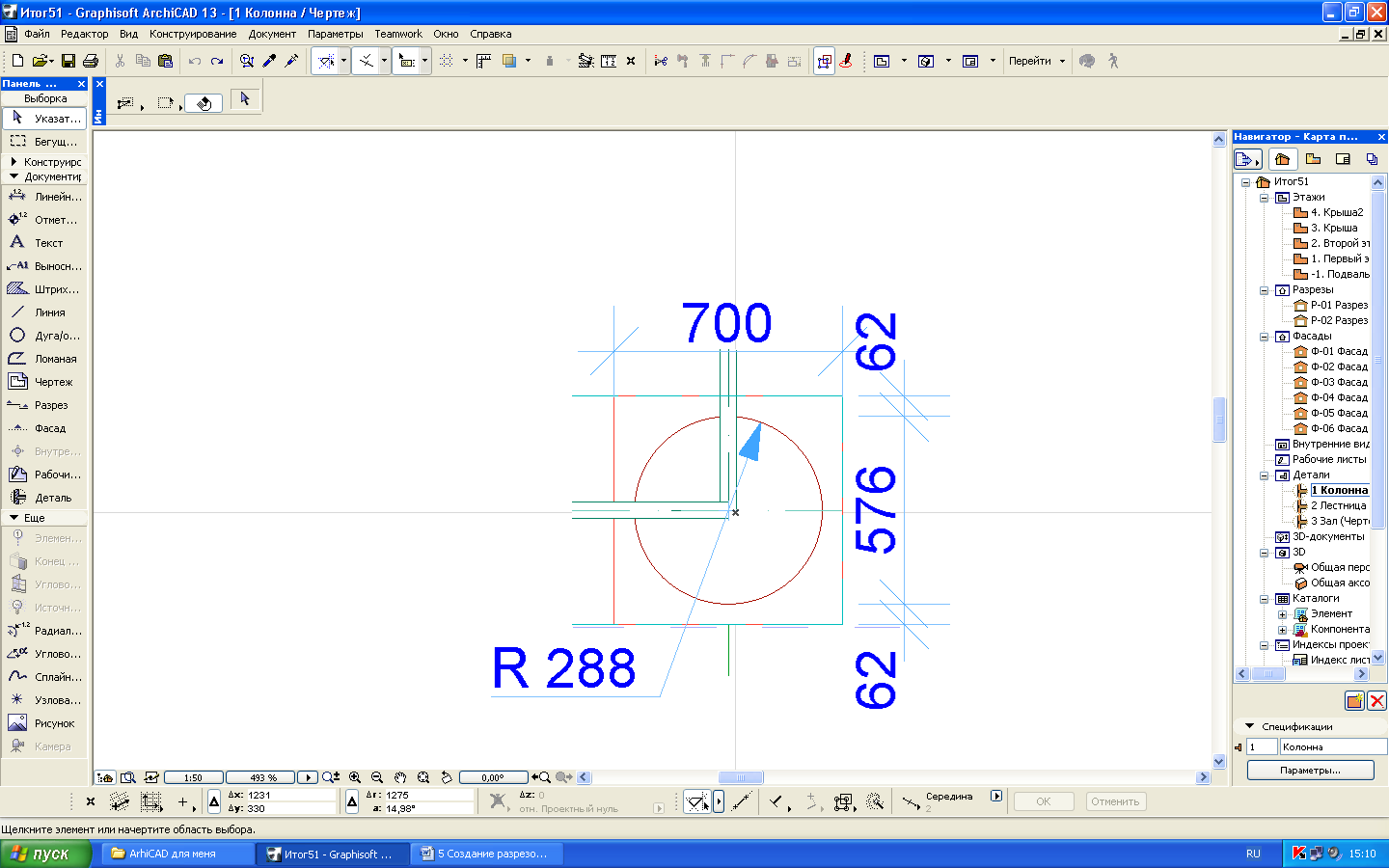

1. Перейдите на первый этаж и активизируйте инструмент Деталь, щелкнув на соответствующей кнопке панели инструментов.

2. Введите в соответствующие поля информационной панели идентификатор 1 и название чертежа детали - Колонна.

3. Обведите прямоугольником одну из присутствующих на этаже колонн, для чего двумя щелчками мыши укажите два его противоположных угла. Третьим щелчком определите расположение маркера.

4. Откройте созданный чертеж в папке Деталь. Позже нанесете соответствующие размеры.

5. Аналогично создайте деталь Лестница. Позже нанесете соответствующие размеры.

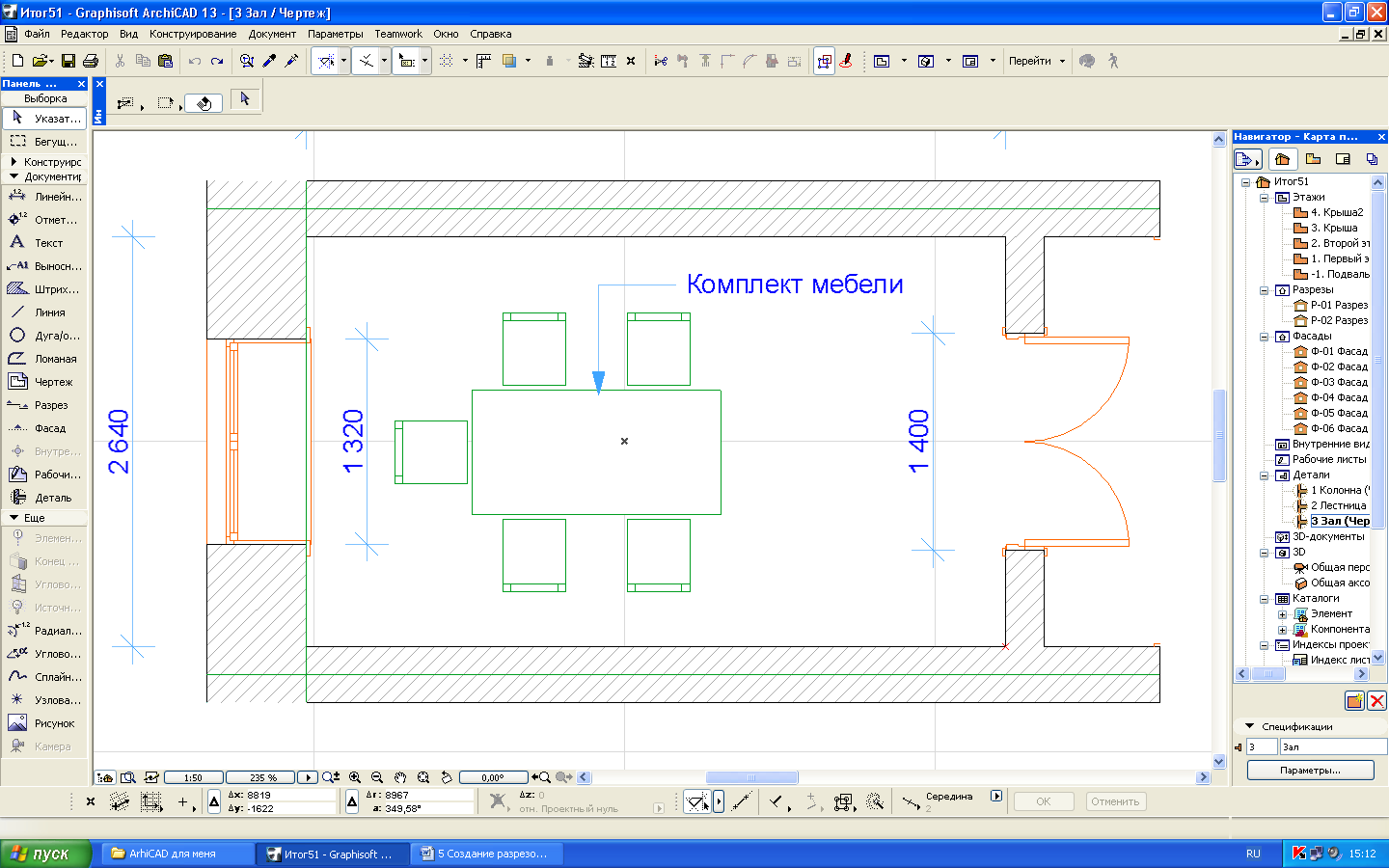

6. Аналогично создайте деталь Помещение. Позже нанесете соответствующие размеры и выноски.

Нанесение размеров.

4. Нанесение линейных размеров

Теперь можно перейти к расстановке в проекте линейных размеров.

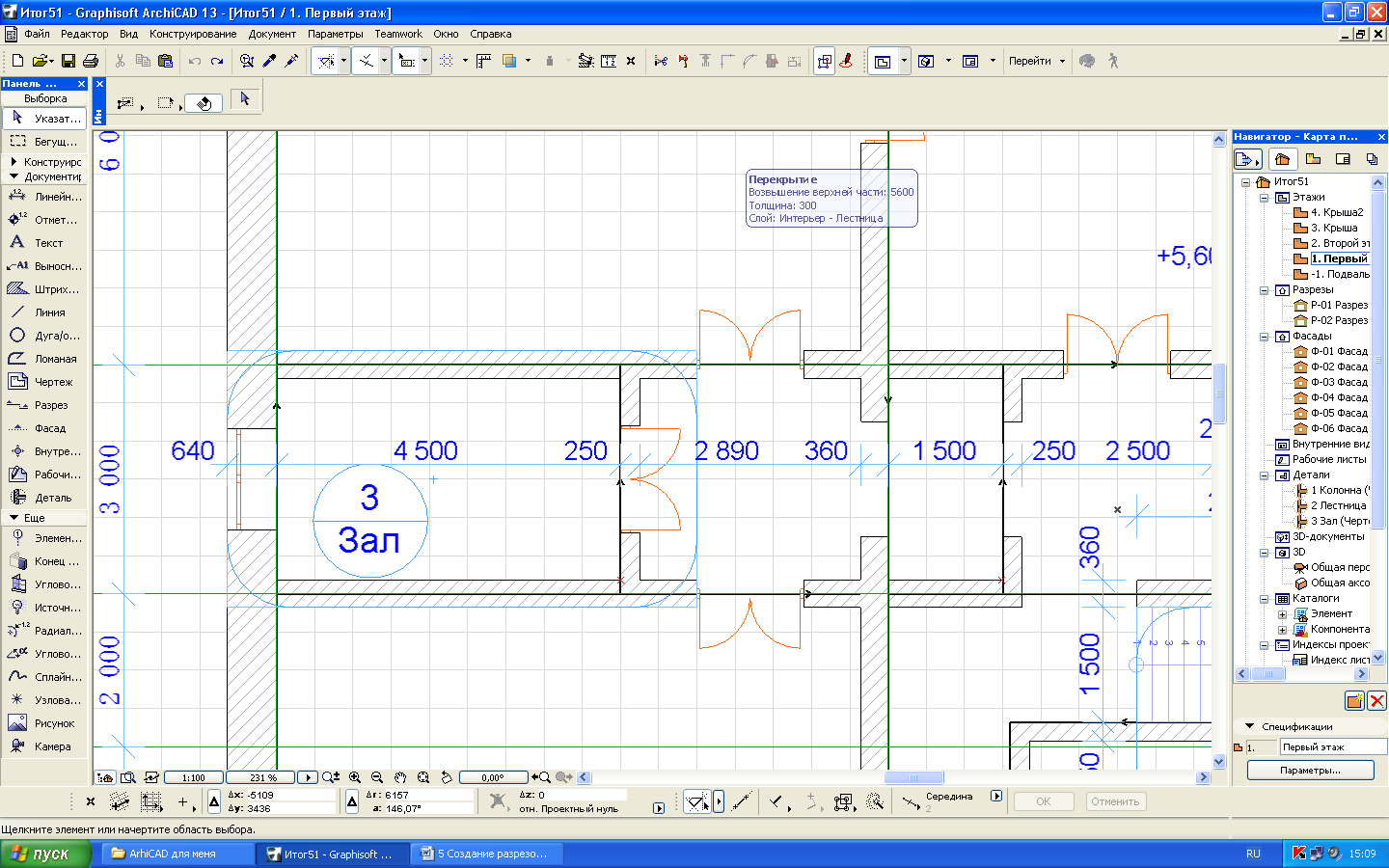

1. Перейдите на первый этаж коттеджа и активизируйте инструмент Линейный размер, щелкнув мышью на соответствующей кнопке панели ин­струментов.

2. На информационной панели щелкните сначала на кнопке первого варианта линейного размера, а затем на кнопке, соответствующей второму геометриче­скому методу построения, то есть только X Y.

3. Щелчком на первой кнопке информационной панели откройте диалоговое окно настройки параметров линейного размера и установите второй переключатель группы Выносная линия. А в разделе Тип и шрифт выберите из раскрывающегося списка шрифт Courier New. Высоту шрифта установите равной 2,5 мм.

4. Перейдите в раздел Параметры маркера и вынос­ной линии и задайте размер маркера равным 3 мм.

5. Щелчком на кнопке ОК закройте диалоговое окно, а затем, поочередно щел­кая мышью в узловых точках стены, расставьте точки привязки.

6. Нажмите кнопку Ok на панели управления или в контекстном меню, щелкните в соответствующем свободном удобном месте, и программа автоматически создаст цепочку линейных размеров.

7. Расставьте остальные линейные размеры на первом этаже: 7 горизонтальных и 4 вертикальных цепочки.

8. В уже нанесенные размерные цепочки можно добавлять новые точки привязки или удалять из них старые. Для того чтобы добавить новую точку привязки, вы­делите размерную цепочку щелчком на размерной линии (на обоих ее концах должны появиться жирные точки) и при нажатой клавише Ctrl щелкните на той узловой точке какого-либо элемента, которую вы хотите включить в размерную цепочку. Курсор над узловой точкой должен принять вид стрелки с галочкой. Чтобы удалить какую-либо точку привязки из размерной цепочки, выделите на размерной линии маркер этой точки и нажмите клавишу Delete.
