Глава 7. Спектроскопия ядерного магнитного резонанса (ямр) Протонный магнитный резонанс.

Спирихин Л.В. Лобов А.Н.

Метод ЯМР изучает поглощение электромагнитной энергии веществом в необычных условиях формирования спектра: в отличие от оптических молекулярных спектров спектр ЯМР получается при поглощении радиочастотного облучения веществом, находящимся в очень сильном однородном магнитном поле.

Ядра некоторых атомов, подобно электронам, имеют спин. Наличие спина у этих заряженных частиц, связанного с циркуляцией атомного заряда вокруг оси ядра, создает магнитный момент вдоль оси спина, так что эти ядра действуют как крошечные магниты. Одним из таких ядер является протон, ядро обычного атома водорода 1H.

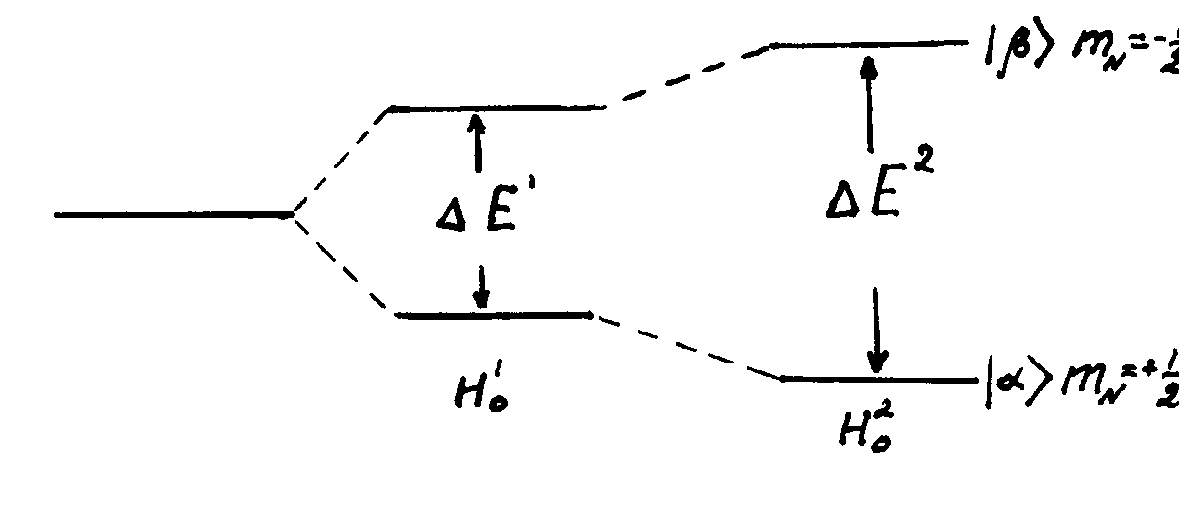

В отсутствии внешнего магнитного поля магнитные моменты или спины ядер не имеют определенной ориентации. Если магнитные ядра со спином 12 поместить в магнитное поле, то часть ядерных спинов расположится параллельно магнитным силовым линиям, другая часть  антипараллельно. Эти две ориентации энергетически уже не эквивалентны и говорят, что спины распределены на двух энергетических уровнях. Количество энергии, необходимое для этого «поворота», зависит от напряженности внешнего поля: чем сильнее поле, тем больше тенденция сохранить ориентацию по полю и тем более высокая частота излучения требуется для осуществления «поворота».

Спины с ориентацией магнитного момента по полю  12 обозначают символом , с ориентацией антипараллельно полю  12 - символом . Распределение спинов между энергетическими состояниями подчиняется закону Больцмана, согласно которому число спинов N в состоянии , т.е. число спинов на верхнем энергетическом уровне, деленное на число спинов N в состоянии , равно е - е -  , где  - разность энергий между этими состояниями.

Переход спина с одного энергетического уровня на другой уровень равнозначен изменению направления, т.е. переориентации спина. При этом будет поглощаться или выделяться энергия в виде электромагнитного излучения. Однако, следует заметить, что самопроизвольные переходы не происходят. Для того, чтобы происходили переходы спинов, необходимо на систему спинов, находящуюся в постоянном магнитном поле Н0 , воздействовать переменным электромагнитным полем с частотой , квант которого h был бы равен разности энергии между двумя состояниями спинов, E = h. При этом будут происходить переходы спинов как с верхнего на нижний, так и с нижнего на верхний уровни. Это состояние называется резонансом. Явление резонанса наступает при выполнении условия

  12 N 0, (7.1)

где  - константа пропорциональности, называемая гиромагнитным отношением

Вероятности обоих этих переходов равны. Однако, поскольку число спинов на нижнем уровне превышает число спинов на верхнем уровне, то число переходов с нижнего уровня на верхний больше числа обратных переходов и происходит поглощение энергии переменного радиочастотного поля. Этот процесс поглощения регистрируется аппаратурой спектрометра и называется ядерным магнитным резонансом.

При комнатной температуре различие в заселенности уровней незначительно, примерно на каждый 106 спинов, находящихся на верхнем уровне, избыток на нижнем уровне составляет примерно 6 спинов. С понижением температуры этот избыток возрастает, что следует из распределения Больцмана

 е - . (7.2)

В результате этого чувствительность метода при 1500 С, например, составляет примерно 12 чувствительности при 400 С, а при -1000 С почти вдвое превышает ее.

Таким образом, при наложении постоянного магнитного поля на систему спинов, помещенную в зонд магнита т.е. в постоянное магнитное поле, происходит распределение спинов по энергетическим уровням, а наложение осциллирующего магнитного поля, магнитный вектор которого перпендикулярен направлению постоянного поля, вызывает с равной вероятностью переходы из состояния  в  и из  и . Поскольку число переходов из  в  больше числа обратных переходов, то в принципе по истечении некоторого времени различие в заселенности уровней должно выравниваться и сигнал исчезнуть. Это явление называется насыщением. Однако, явление насыщения наступает лишь в определенных условиях.

Для избежания явления насыщения необходимо в системе спинов, подвергающейся действию постоянного магнитного поля Н0 и перпендикулярного электромагнитного переменного поля Н1, постоянно поддерживать различие в заселенности уровней. Это достигается в результате взаимодействия спинов с решеткой, так называемой спин-решеточной релаксацией. Время, в течение которого после наложения на систему спинов магнитного поля устанавливается тепловое равновесие спинов, называется временем спин решеточной релаксацией. Т1. В результате спин-решеточной релаксации некоторая часть избыточной энергии спинов передается решетке и затем рассеивается в виде тепла.

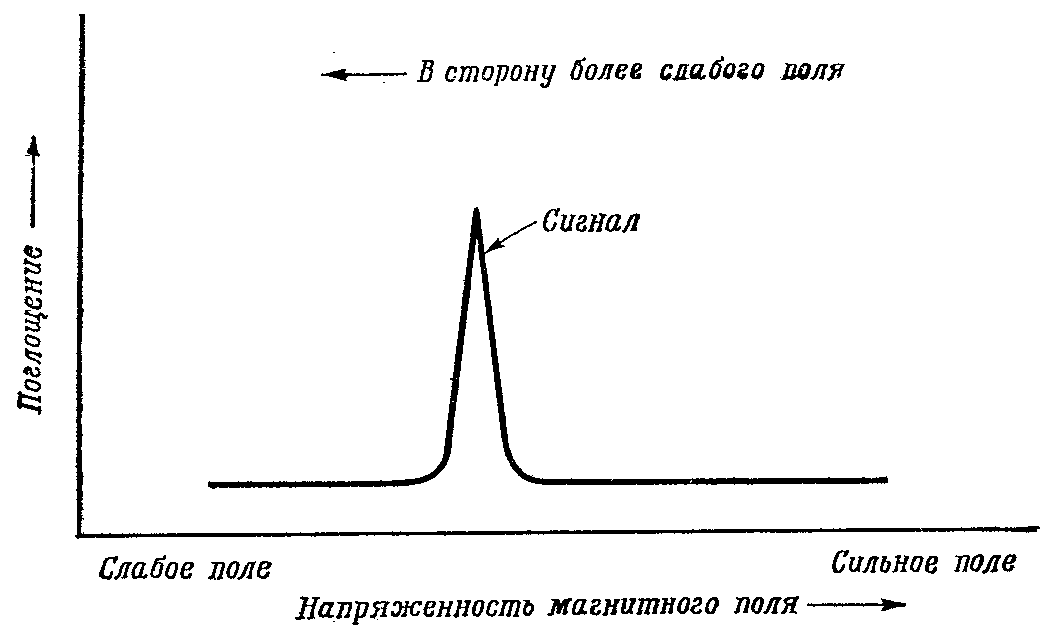

Рис. 1. ЯМР-спектр.

В принципе можно поместить вещество в магнитное поле постоянной напряженности и затем наблюдать спектр так же, как инфракрасный или ультрафиолетовый, пропуская через вещество излучение постепенно меняющейся частоты и отмечая частоту, при которой происходит поглощение. При какой-то напряженности магнитного поля энергия, необходимая для «поворота» протона, соответствует энергии излучения, происходит поглощение и наблюдается сигнал. Такой спектр называется спектром протонного магнитного резонанса (ПМР), а в общем случае – спектром ядерного магнитного резонанса (ЯМР) (рис. 1).

Если бы все было так просто, как описано, то все протоны органической молекулы поглощали бы при одной и той же напряженности поля и спектр состоял бы из одного сигнала, который давал бы мало сведений о строении молекулы. Но частота, при которой поглощает протон, зависит от магнитного поля, которое он «чувствует», и эта напряженность эффективного магнитного поля (H') не совсем такая же, как напряженность приложенного магнитного поля (Н0). Напряженность эффективного магнитного поля для каждого протона зависит от его окружения, в частности от электронной плотности около протона и наличия других соседних протонов (эффект экранирования). Окружение каждого протона – или, точнее, каждой группы эквивалентных протонов – будет несколько отличаться от окружения любой другой группы протонов, и, следовательно, напряженность приложенного поля для создания такого же эффективного поля (т. е. напряженности, при которой происходит поглощение) будет несколько отличной:

H' = k Н0 , (7.3)

где k – константа экранирования.

При данной радиочастоте все протоны поглощают при одинаковой напряженности. эффективного магнитного поля, но при различной напряженности приложенного поля. Именно эту напряженность приложенного поля измеряют, и относительно нее откладывают поглощение.

В результате получается спектр, имеющий ряд пиков. Относительное положение этих пиков поглощения, отражающее различное окружение протонов, может дать очень подробную информацию о строении молекулы. В частности, число сигналов – свидетельствует о том, сколько различных типов протонов имеется в молекуле; положение сигналов – дает информацию об электронном окружении протонов каждого типа; интенсивность сигналов – указывает на число протонов каждого типа; расщепление сигналов на несколько пиков – дает информацию об окружении протона другими соседними протонами.

Необходимо отметить, что различия напряженностей в разных местах органических молекул невелико: для протонов, как правило, – не более одной тысячной доли процента. Поэтому для определения структуры молекул необходимо использовать спектры ЯМР высокого разрешения, которые могут быть получены на приборах с высокой степенью однородности магнитного поля. При этом высокое разрешение может быть достигнуто лишь в условиях, обеспечивающих малую собственную ширину сигналов, зависящую от скорости релаксационных процессов. В твердых телах и вязких жидкостях времена релаксации малы, вследствие чего сигналы ЯМР слишком широки для наблюдения структурных эффектов, и такие вещества с целью получения спектров высокого разрешения растворяют в маловязких жидкостях.
