2. Оконтуривание тел полезных ископаемых.

Оконтуривание — это процесс ограничения тела полезного ископаемого в пространстве. Данный процесс включает обычно две процедуры: определение положения опорных точек и соединение последних линией,которая и называется контуром. Оконтуривание тел полезных ископаемых производится на графи­ческих материалах: планах, разрезах, проекциях и блок-диа­граммах.

Выделяются две основные группы контуров—к естественные, обусловленные природными причинами, и искусственные. К ес­тественным контурам относятся следующие: нулевой, представ­ляющий собой линию полного выклинивания тела полезного ископаемого или ограничивающий область, в пределах кото­рой полезный .компонент отсутствует.' Сортовой, разграничи­вающий минеральные типы или промышленные сорта полезного ископаемого.

Искусственные контуры, безусловно, связаны с естествен­ными, но они проводятся чаще всего по формальным призна­кам. Искусственными являются контуры балансовых и заба­лансовых запасов, категорий запасов, шахтного поля и др. По­ложение естественных контуров не меняется во времени и пространстве, оно может только уточняться в результате полу­чения дополнительных данных, а искусственных — зависит не только от объема наших знаний о теле полезного ископаемого, но и от различных причин технико-экономического и организа­ционного характера. Например, при пересмотре кондиций (вследствие внедрения более прогрессивной технологии перера­ботки руд или по другим причинам) понизилось предельное со­держание полезного компонента в промышленных рудах, в ре­зультате и контур балансовых руд может «отодвинуться» на значительное расстояние, другой пример — по итогам проведе­ния дополнительной разведки запасы категории В переведены в категорию А, что вызвало изменение контуров запасов этих категорий, тогда как естественные границы тела полезного ис­копаемого и в том, и в другом случае остались неизменными.

В зависимости от применяемых способов оконтуривания все группы контуров объединяются в два вида: внутренние и внеш­ние. Внутренние проводятся строго через, выработки, пересек­шие полезное ископаемое и, как правило, являются искусст­венными, а внешние — между такими выработками или за их пределами и могут быть как искусственными, так и естествен­ными.

Способ оконтуривания тела полезного ископаемого опреде­ляется его морфологическим типом и условиями залегания, Плитообразные тела при пологом падении оконтуриваются в плане, при крутом — в проекции на вертикальную плоскость, при наклонном — в проекциях на вертикальную и горизонталь­ную плоскости или в проекции на наклонную плоскость, па­раллельную падению тела. Оконтуривание трубообразных тел проводится также в проекции на вертикальную или горизон­тальную плоскость, а изометричных — обычно в проекции на горизонтальную плоскость. Тела всех морфологических типов оконтуриваются на разрезах и блок-диаграммах.

В порядке убывания точности построения контуров разли­чают три способа оконтуривания: непрерывного прослежива­ния,, интерполяции и. экстраполяции.

Непрерывное прослеживание контактов выполняется в тех случаях, когда мощность тела полезного ископаемого меньше размеров прослеживающей выработки (штрека, восстающего, канавы и др.) или же эта выработка проходит непосредственно по контакту тела полезного ископаемого с вмещающими по­родами. Обычно с помощью этого способа удается построить только часть контура тела полезного ископаемого.

Интерполяция заключается в проведении контура через не­посредственно установленные точки контакта полезного иско­паемого с вмещающими породами (на разрезах) или через точки пересечения разведочными выработками полезного ископаемого (при построении контура на проекциях -рис. 9).

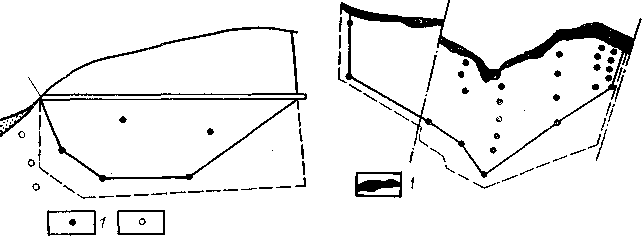

Рис 9. Рис.10.

Рис 9. Оконтуривание крутопадающего тела в проекции на вертикальную плоскость (по В. М. Крейтеру):

1—2 — точки пересечения с плоскостью разреза скважин: 1 — подсекших рудное тело, 2 — не встретивших полезное ископаемое; 3—4 — линии контуров: 3 — внутреннего, 4 — внешнего.

Рис. 10. Проведение внешнего кон­тура по тектоническому нарушению (по В. И. Смирнову с изменениями):

/ — выход полезного ископаемого на поверхность; 2 — линии разрывных нарушений; 3 — скважины, пересекшие рудное тело; 4—5 — линии контуров: 4 — внутреннего, 5 — внешнего.

Экстраполяция представляет собой оконтуривание за пре­делами выработок, встретивших полезное ископаемое, т. е. данным способом отстраивается только внешний контур (см. рис. 9). Существует два вида экстраполяции: ограниченная и неограниченная. Ограниченная экстраполяция — это проведе­ние контура между выработками, одна из которых пересекла полезное ископаемое, а другая — нет. Конкретное положение опорной точки и, следовательно, контура определяется либо по формальным признакам — на половину, треть, четверть расстоя­ния между этими выработками, либо на основании геологи­ческих закономерностей.

При неограниченной экстраполяции контур отстраивают за пределами выработок, подсекших полезное ископаемое, т. е. в этом случае установленных пределов экстраполяции нет, но положение опорных точек контура, как и при ограниченной экстраполяции, выявляется либо по формальным признакам — на четверть, половину, целое, удвоенное или другое расстоя­ние между разведочными выработками, либо по геологическим признакам. Естественно, наиболее достоверным будет положе­ние контура тогда, когда определение пределов экстраполяции основывалось на геологических закономерностях.

Наиболее часто встречаются следующие приемы проведения внешнего контура с использованием геологических закономерностей:

1. По границе различных фаций — довольно типичный способ для месторождений осадочного происхождения; например, для полезных ископаемых, связанных с осадками шельфовой зоны — по границе распространения этих осадков.

2. По границе «благоприятных» пород; данный прием широко применяется для эпигенетических месторождений, например, проведение контура по границе пород непроницаемых для гидротермальных растворов.

3. По тектоническому нарушению, смещающему или ограничивающему тело полезного ископаемого (рис. 10).

4. По естественному плавному выклиниванию - залежи полезного ископаемого; этот способ дает хорошие результаты при оконтуривании линзовидных тел полезных ископаемых. В таком случае положение внешнего контура может быть выявлено построением: либо по углу естественного выклинивания, либо по изолиниям мощности полезного ископаемого (рис. 11).

Рис. 11. Проведение внешнего кон­тура по изолиниям мощности (по В. И. Смирнову):

1 — скважины, пересекшие рудное тело, его мощность, м; 2 — изолинии мощности, построенные по результатам интерполяции (а) и экстраполяции (б); 3 — рудное тело; 4 — вмещающие породы.

Внешний контур отстраивается способом неограниченной экстраполяции с использованием формальных приемов в тех случаях, когда нет сколько-нибудь убедительных данных о границах распространения продуктивной зоны (площади) за пределами участка, освещенного разведочными выработками. В такой ситуации его положение зависит от размеров тела полезного ископаемого и параметров разведочной сети. Наиболее часто применяются формальные приемы неограниченной экстраполяции, при которых внешний контур проводится следующим образом:

1. параллельно внутреннему на расстоянии, кратном расстоянию между разведочными выработками (предел экстраполяции устанавливается в зависимости от степени изученности месторождения в соответствии с изменчивостью формы тел полезных ископаемых);

2) в зависимости от линейных размеров тела полезного ископаемого (правило «полотна») в виде треугольника или прямоугольника, высота которого равна 1/2 длины или целой длине выхода тела на поверхность;

3) по поверхности конуса или полусферы (для изометричных тел), основание которых составляет площадь сечения тела полезного ископаемого, ограниченную внутренним контуром, а высота равна половине среднего поперечного размера тела.

Контур тела полезного ископаемого в различных его участках может быть получен различными способоми, иначе говоря, каждый из перечисленных приемов позволяет построить контур как всего тела полезного ископаемого (см. рис.9-11), так и его частей (12).

Рис. 12. Проведение контура тела полезного ископаемого с использованием разных приемов:

1 — непрерывного прослеживания; 2 — интерполяции, 3 — неограниченной экстраполяции, 4 – ограниченной экстраполяции.

Контрольные вопросы и задания

1. Что такое разведка месторождений полезных ископаемых и каковы ее главные задачи?

2. Назовите основные принципы разведки. В чем заключается принцип полноты исследований и соблюдение каких требований он предусматривает?

3. Поясните смысл принципа последовательных приближений. Как отра­жается он в практике геологоразведочных работ?

4. В чем заключается принцип равномерности? Какие требования он предъявляет к методике и технике проведения геологоразведочных работ?

5 Каковы основные требования принципа наименьших материальных за­трат?

6. Перечислите основные цели, задачи и результаты поисково-оценочной стадии и стадии предварительной разведки.

7. Каковы главные цели, задачи и результаты детальной разведки место­рождений? В каких случаях проводится детальная разведка?

8. Охарактеризуйте цели и задачи эксплуатационной разведки, назовите ее основные виды. Для решения каких вопросов используются данные экс­плуатационной разведки?

9. Назовите и кратко охарактеризуйте основные методы разведки. 10. На какие группы делятся технические средства разведки?

11. Что такое системы разведки? Назовите их основные виды и укажите условия выбора той или иной системы.

12. Дайте краткую характеристику буровых систем разведки.

13. Когда применяются горные и горно-буровые системы разведки? Какие их виды вам известны?

14. Какие основные правила определяют расположение разведочных вы­работок? Назовите главные способы их размещения.

15. От каких основных характеристик месторождений зависит выбор формы разведочной сети?

16. Что такое параметры разведочной сети? Какими способами выбираются оптимальные параметры?

17. С какими целями проводится опробование полезных ископаемых и какие стадии оно включает?

18. Какие виды опробования выделяются в соответствии с его назначением?

19. Перечислите и кратко охарактеризуйте виды опробования, способы отбора проб.

20. Каким принципам должно удовлетворять рациональное опробование?

21. Что такое оконтуривание тел полезных ископаемых? Какие группы и виды контуров вам известны?

22. Назовите и охарактеризуйте главные способы оконтуривания. От каких факторов зависит их выбор?
