МІНІСТЕРСТВО НАДЗВИЧАЙНИХ СИТУАЦІЙ УКРАЇНИ

Академія пожежної безпеки ім. Героїв Чорнобиля

Ф акультет пожежної безпеки та охорони праці

Кафедра комп'ютерних технологій та автоматизації процесів управління

РОЗРАХУНКОВО-ГРАФІЧНА РОБОТА

з дисципліни

“ІНФОРМАЦІЙНЕ ЗАБЕЗПЕЧЕННЯ ПОЖЕЖНОЇ ОХОРОНИ”

Виконав:	Перевірив:
студент ІV курсу 42-С групи Блохнін Микола Олександрович Варіант № 3	доц. Одокієнко С.М.

(денна форма навчання)

Черкаси 2012

1. Умови завдань

Завдання № 1. Знайти 2-а нормативних документи у правовій інформаційно-пошуковій системі „Законодавство України” та описати технологію пошуку.

1. . Знайти Закон України «Про правові засади цивільного захисту».

2. Знайти постанову Кабінету Міністрів України, в якій йдеться про державну систему запобігання та реагування на надзвичайні ситуації.

Завдання № 2. Виконати в табличному процесорі MS Excel розрахунок сил та засобів для проведення рятувальних робіт на відповідних вулицях міста внаслідок землетрусу.

Вулиця	Форма руйнувань	К-ть постраждалих, осіб	Периметр пожеж, м
Південна	незначна	45	0
Жовтнева	часткова	65	32
Західна	повна	199	78

Завдання № 3. Знайти параметри лінійної залежності та показникової залежності для заданого часового ряду кількості виїздів пожежних підрозділів методом найменших квадратів і зробити прогноз на наступний рік:

Рік	1987	1988	1989	1990	1991	1992	1993
Виїзди	109	97	104	137	132	127	158

Завдання № 4. Розв’язати задачу оптимального розподілу ресурсів методом лінійного програмування:

Лінійна функція:

Обмеження:

, , цілочисельні.

2. Результати виконання завдань Завдання № 1. Пошук нормативних документів в правовій інформаційно-пошуковій системі „Законодавство України”

Мета: ознайомитись з призначенням та можливостями інформаційно-пошукових систем по законодавству України „Ліга”, “Законодавство України”, „НАУ”, представлених в мережі Інтернет, та виконати індивідуальне завдання.

Завдання :

1. . Знайти Закон України «Про правові засади цивільного захисту».

2. Знайти постанову Кабінету Міністрів України, в якій йдеться про державну систему запобігання та реагування на надзвичайні ситуації.

Послідовність виконання роботи:

1. Заходимо на офіційний WEB-сайт Верховної Ради України (http://www.rada.gov.ua) і вибираємо розділ Законодавство України, далі - пошук за реквізитами.

2. Задаємо такі пошукові реквізити: слова в назві – Про оподаткування прибутку підприємств; тип документа – Закон (Рис.1).

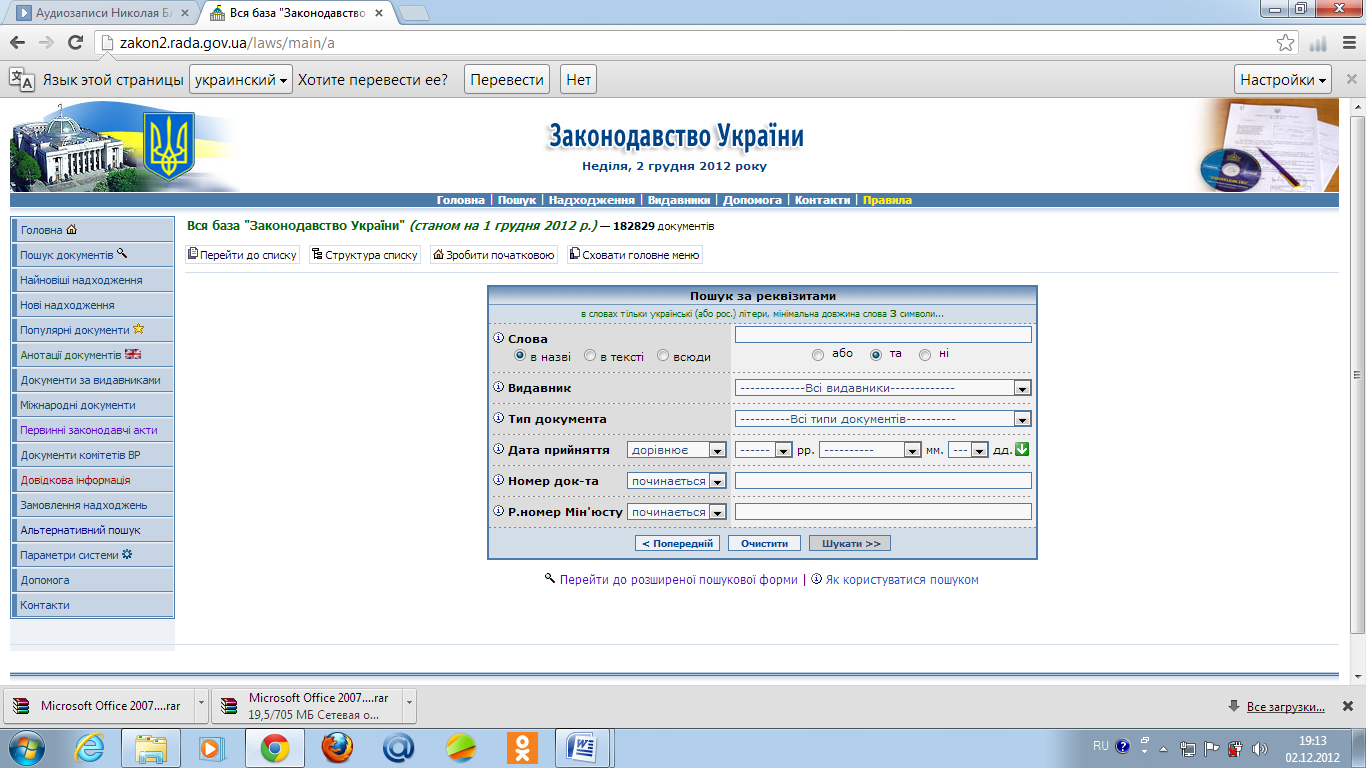

Рис.1 Пошукове вікно в системі „Законодавство України”

3. Натискаємо кнопку Шукати. Відкриваємо документ і на екрані з’являється текст документа рис.2.

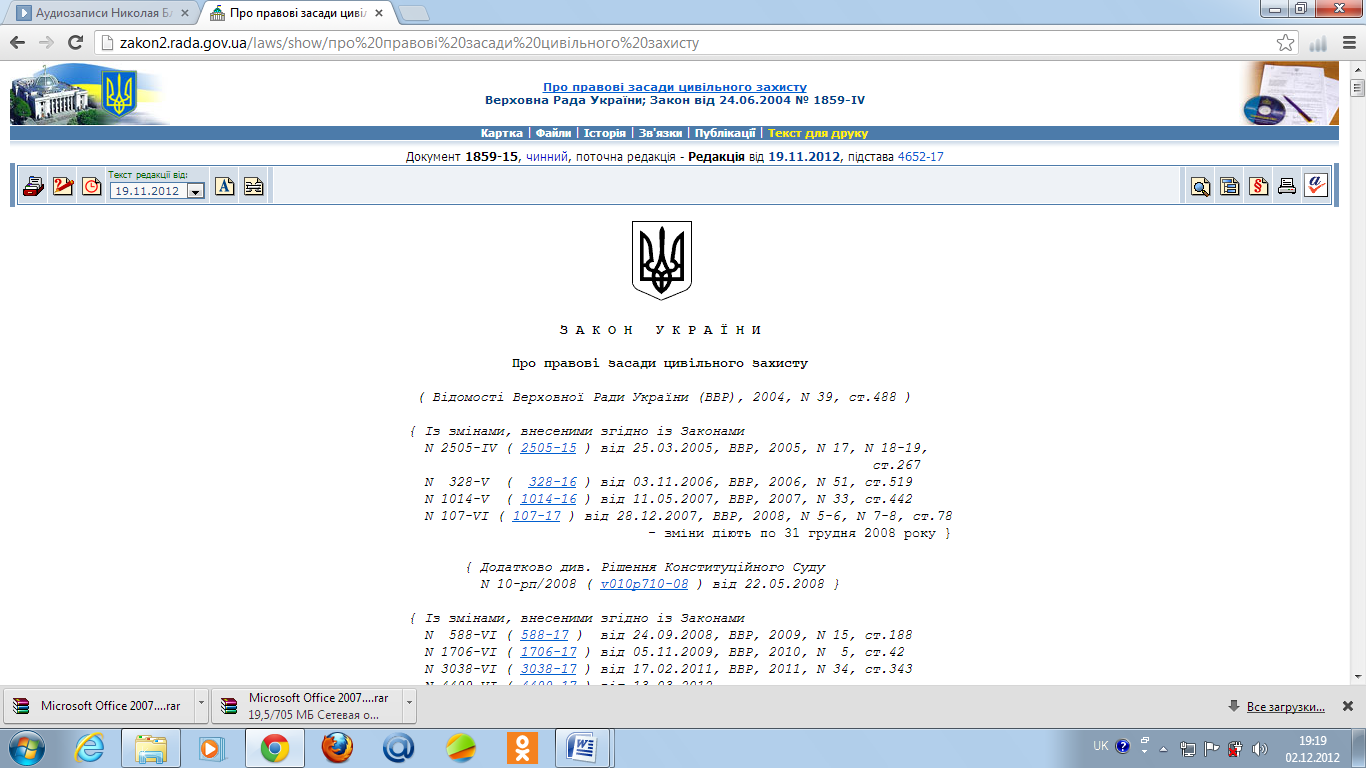

Рис. 2 Вікно з текстом знайденого документа

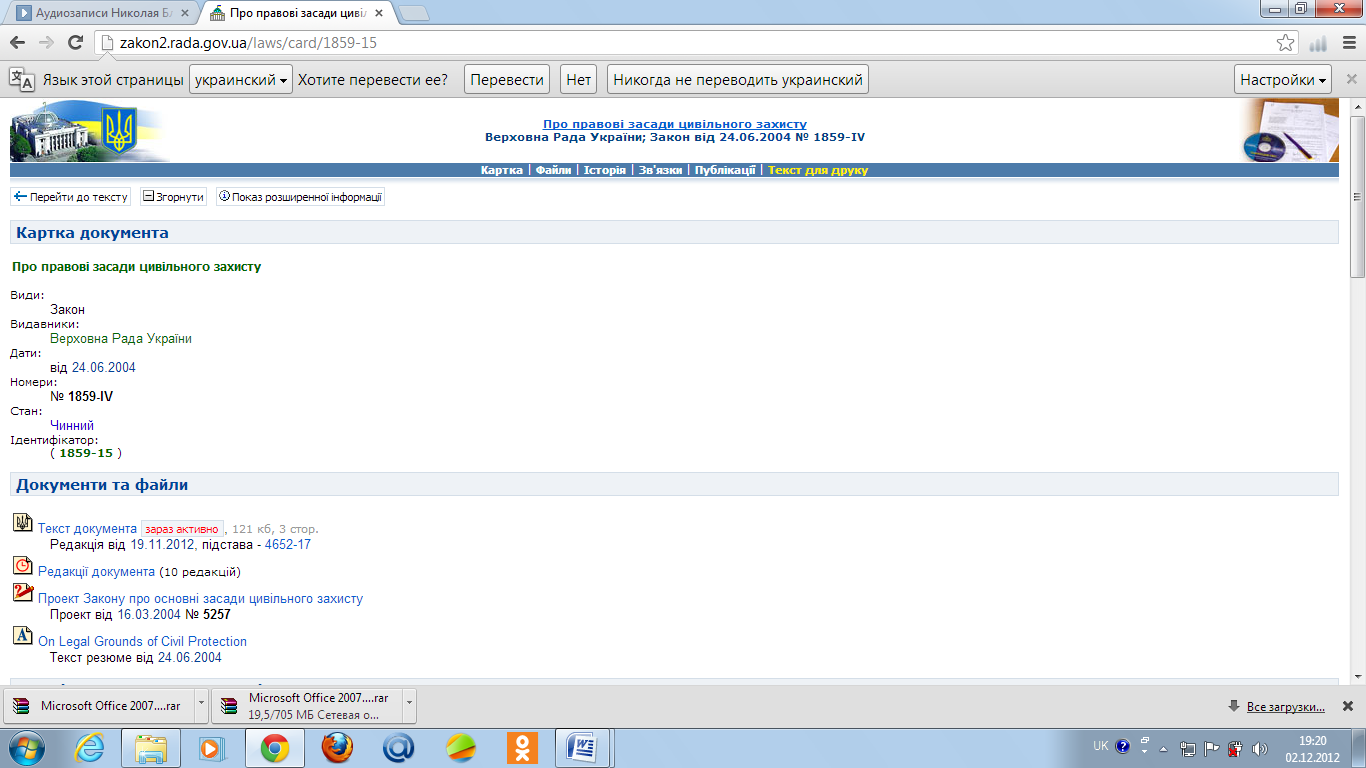

4. Відкриваємо картку цього документа, користуючись піктограмою Картка, яка розташована у верхній лівій частині вікна (Рис. 3).

Рис. 3 Картка документа

Послідовність виконання роботи:

1. Заходимо на офіційний WEB-сайт http://search.ligazakon.ua/. Заходимо в розширений пошук,переходимо на українську мову,заповнюємо пошукову таблицю:Розділ – Законодавство; Тип документа – Постанова КМ;в графу Слова із назви вводимо - про державну систему запобігання та реагування на надзвичайні ситуації Рис1

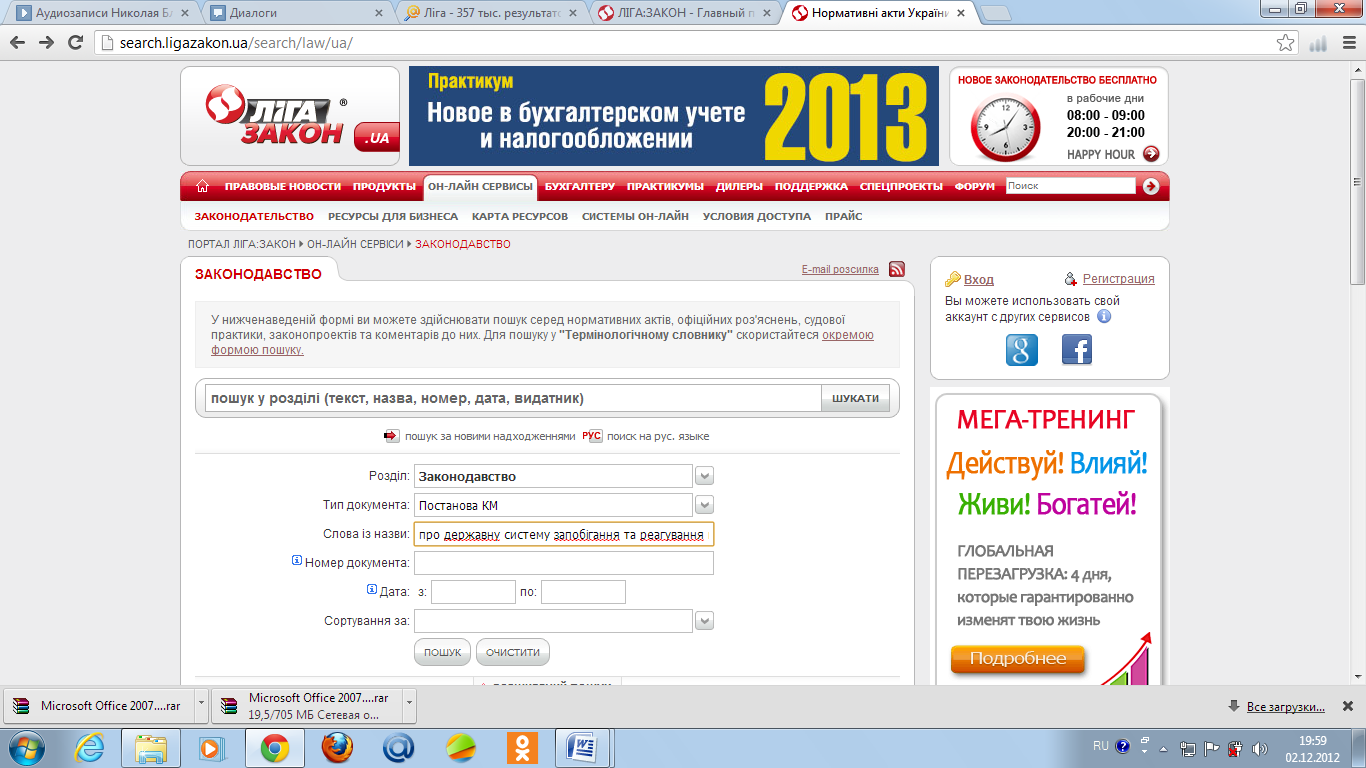

Рис.1 Пошукове вікно в системі «Ліга-Закон»

2. Натискаємо кнопку Шукати. На екрані з'являється результат пошуку у вигляді списку знайдених документів. В даному випадку їх знайдено -3 Рис 3.

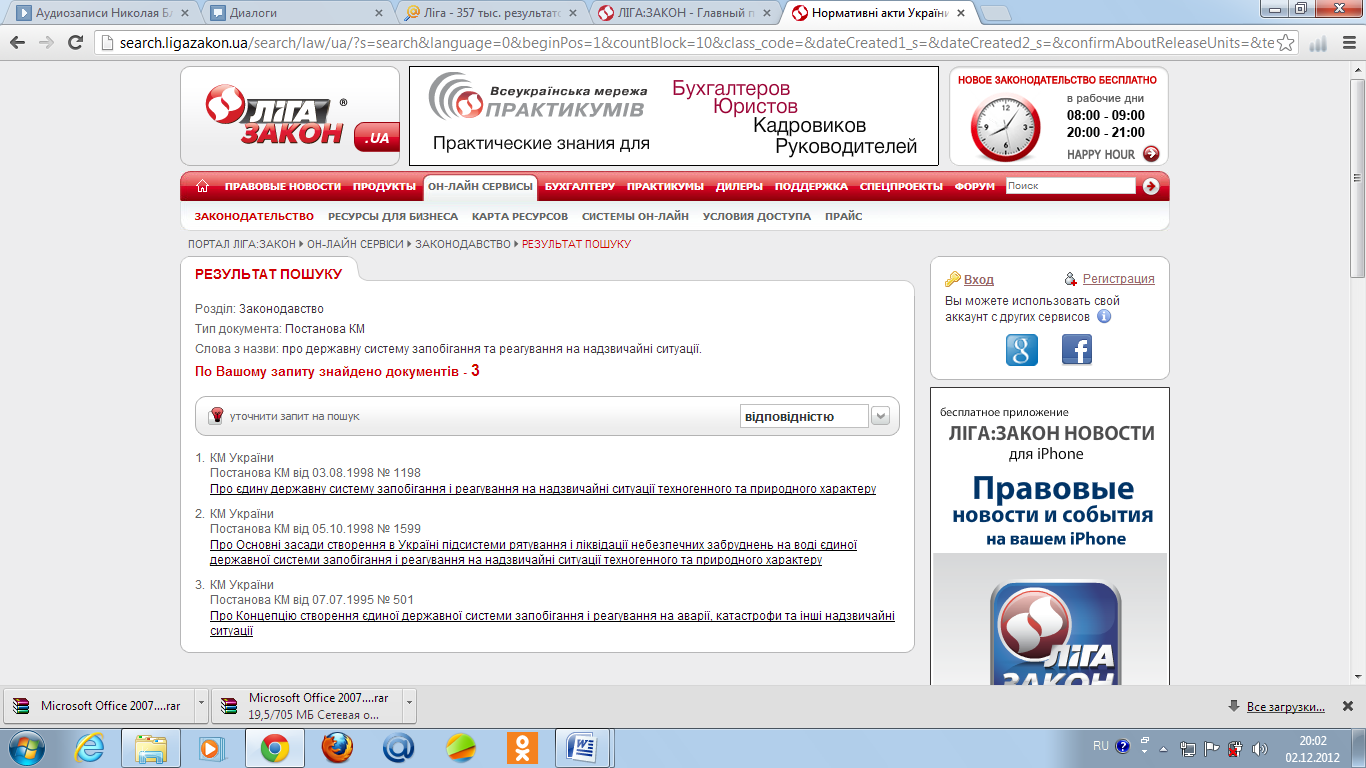

Рис 2.Список знайдених документів.

3. Відкриваємо документ і на екрані з'являється текст документа (Рис.3).

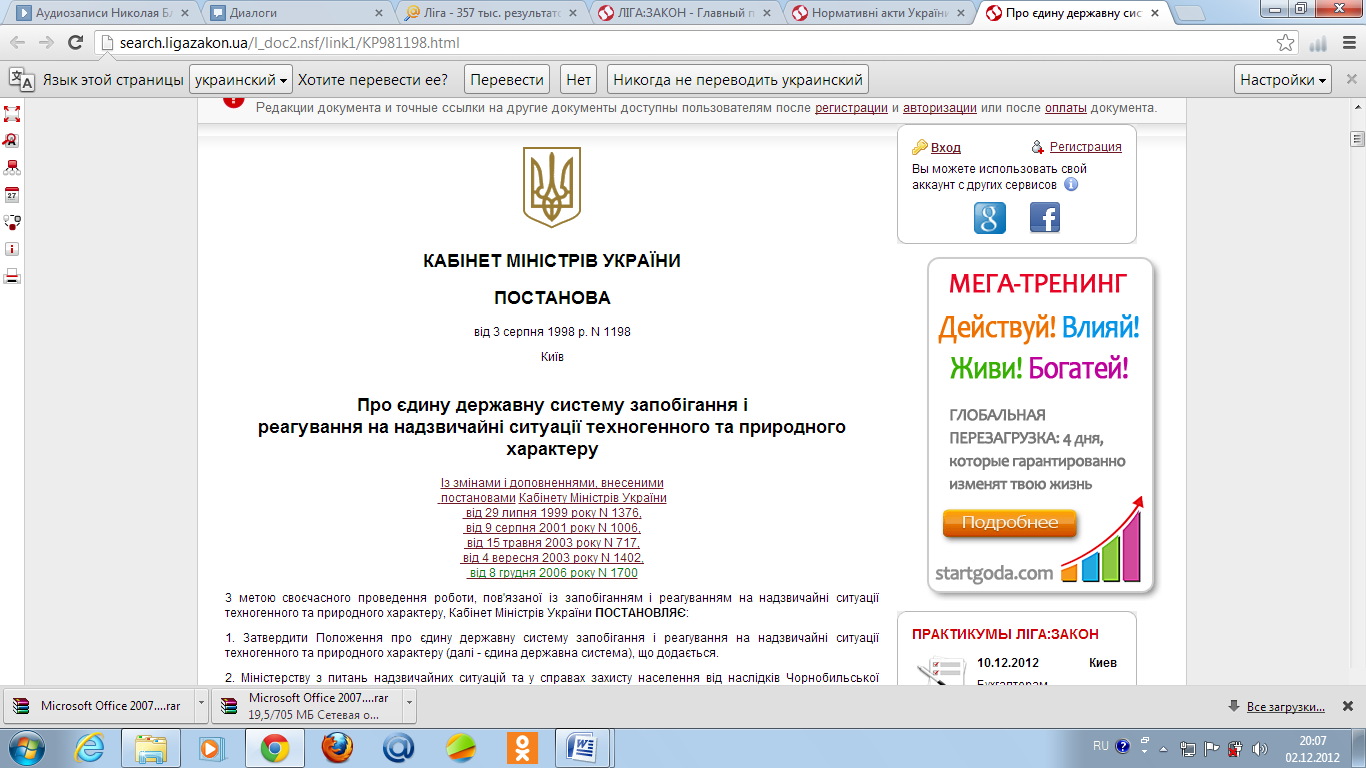

Рис.3 Вікно з текстом знайденого документу.

Завдання № 2. Розрахунок сил та засобів для проведення рятувальних робіт засобами MS Excel

(У вигляді даних)

Розрахунок сил та засобів для проведення рятувальних робіт
Варіант № 3
Вихідні дані:

Вулиця	Форма руйнувань		Кіл-ть посражд., осіб		Периметр пожеж,м
Південна	незначна		45		0
Жовтнева	часткова		65		32
Західна	повна		199		78
Розрахунок сил та засобів. Необхідна кіл-ть рятувальників для вилучення постраждалих з-під завалів(рят)
Вулиця	Затрати часу на 1 постражд.,год.		Кіл-ть посражд.,осіб		Затрати люд.год.
Південна	20		45		900
Жовтнева	8		65		520
Захіна	2		199		398
			Всього:		1818
			Nарр=		182
2. Витрати води на гасіння пожеж(л/с):
Qг.=	16
3.Витрати води на захист сусідніх будинків (л/с):
Qз=	4
4.Кіл-ть сволів, потрібних на гасіння пожеж(ств.)
Nг=	3
5.Кіл-ть стволів, потрібних на захист (ств):
Nз=	2
6.Фактичні витрати води на гасіння пожеж і захист (л/с):
Qф=	29,6
7.Необхіна кіл-ть пожежних машин (м.):
Nм=	1
8.Необхідна кіл-ть ос. складу для гасіння пожеж і захисту буд. (ос.):
Nос.=	9
9.Загальна кіл-ть ос складу для рят. постраждалих і гас. пож. (ос.):
Nзаг=	191
10.Необхідна кіл-ть відділень на пож. машинах (від.):
Nвід=	48

Таким чином, для проведення рятувальних робіт і одночасного гасіння пожеж в осередку ураження потрібно в найкоротший термін зосередити на місці 48 відділень на пожежних автоцистернах.

Завдання № 2. Розрахунок сил та засобів для проведення рятувальних робіт засобами MS Excel
