3 .4.2. Защита от шума

Средства защиты от шума, что применяются на машиностроительных предприятиях, разделяются на средства коллективной защиты (ЗКЗ) и индивидуальной защиты (ЗИЗ). Классификация средств коллективной защиты

Архитектурно планировочные решение предусматривают разделения шумных и тихих производственных участков, отдаления рабочих мест от шумного оборудования и расположения его в просторных помещениях и другие средства. К средствам звукоизоляции принадлежат звукоизолирующие ограждения 1, звукоизолирующие кабины и пульты управления 2, звукоизолирующие тулупы 3 и акустические экраны 4.

Средства звукоизоляции целесообразно устанавливать в том случае, когда нужно существенно снизить интенсивность прямого звука на рабочих местах. Сущность звукоизоляции заключается в том, что падающая на звукоизолирующую преграду энергия отражается от нее значительно больше мерой, чем проходить за нее. Звукоизоляция воздушного шума ограждением R, дБ, вычисляется по формуле:

Где Рпад, Рпр - соответственно, звуковая мощность, которая падает на преграду, и и, что проходить за нее, вт.

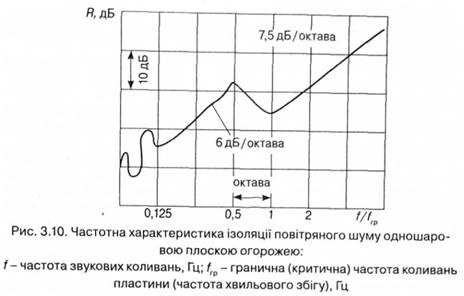

Звукоизолирующая способность однослойного плоского ограждения зависит от частотной характеристики воздушного шума и в общем виде приведенная на рис. 3.10.

П редельную частоту колебаний пластины можно вычислить так:

где с - скорость звука в воздухе, м/с; сn - скорость продольных волн в пластине, м/с; h - толщина пластины, м.

Изменение звукоизолирующей способности ограждения связано с резонансными частотами, наибольший интерес из которых вызывает первая, что определяется за формулой:

где но и b — размеры пластины (ограждения), м.

В участке резонансных частот, которые находятся, как правило, в низкочастотном диапазоне (до 20—45 Гц), звукоизоляция зависит от внутреннего трения в материале ограждения.

Начиная с частоты 0,5 fгр, звукоизоляция уменьшается, приобретая минимальное значение на частоте f = fгр .

На частотах f > fгр звукоизоляция зависит от цилиндровой жесткости ограждения, поверхностной плотности и внутреннего трения; рост звукоизоляции составляет 7,5 дБ/октави.

При проектировании однослойных ограждений необходимо учитывать эти особенности изоляции. Особенное внимание следует обращать на отсутствие совпадения максимума шума, который изолируется, с частотой / .

Звукоизолирующие кабины используют для расположения пультов дистанционного управления или рабочих мест в шумных помещениях. С помощью звукоизолирующих кабин можно обеспечить практически любое нужное снижение уровня шума. Как правило, кабины изготовляют из кирпича, бетона или других подобных материалов, а также сборными из металлических панелей. В цехах с источниками теплового излучения кабины должны обеспечивать также необходимую защиту от этого вредного фактора.

Звукоизолирующие кабины сборной конструкции устанавливают на резиновых виброизоляторах.

Применение звукоизолирующих тулупов является эффективным, простым и дешевым способом снижения шума на рабочих местах. Для достижения максимальной эффективности тулупы должны полностью закрывать машину (агрегат, оборудование). Конструктивно тулупы изготовляются съемными, раздвижными или капотного типа, сплошными герметическими или неоднородной конструкции с обзорными окнами, с дверцами, которые отворяются, с отверстиями для ведения коммуникаций и циркуляции воздуха.

Тулупы изготовляют из листовых огнеупорных или важкозаймистих материалов. Внутренние поверхности стенок тулупов должны облицовывать звукопоглинаючим материалом, а сам тулуп изолирован от вибрации основы.

Для сплошного герметического тулупа необходимая звукоизоляция Rкож обеспечивается за счет звукоизоляции стенок тулупа И и определяется за формулой:

где ?обл — реверберационный коэффициент звукопоглощения облицовки внутренней поверхности тулупа; R - звукоизоляция стенок с облицовкой из звукопоглинаючих материалов.

Применение экранов в помещениях оправдано только в том случае, когда уровень звукового давления в расчетной точке, которая создается прямым звуком от источника, который экранируется, является значительно выше от уровней отраженного звука в этой точке.

Средства звукопоглощения применяют для снижения шума на рабочих местах, которые располагаются в помещениях с источниками шума, или в тихих помещениях, в которые проникает шум из соседних шумных помещений. К этим средствам принадлежат звукопоглинаючі облицьовки и искусственные звукопоглиначі. Оборудование их в помещениях называется акустической обработкой.

Акустический эффект звукопоглинаючої облицьовки и искусственных поглотителей основывается на уменьшении интенсивности отраженного звука. Поглощение звука предопределено переходом колебательной энергии звуковой волны в теплоту в результате потерь на трение в звукопоглиначі.

3) искусственные поглотители, которые есть один или многослойными объемными звукопоглощающими конструкциями в виде куба, параллелепипеда, конуса, потолка помещения. Одной из разновидностей таких звукопоглиначів есть звукопоглинаючі кулисы в виде плоских пластин из мінераловатних плит в оболочке из ткани или пленки.

Глушители шума. На машиностроительных предприятиях повышенный шум на рабочих местах и в жилищной застройке часто создается при работе вентиляторних, компрессорных и газотурбинных установок, систем сброса сжатого воздуха, стендов для испытаний разных двигателей. Снижение шума аэродинамического происхождения достигается оборудованием глушителей в каналах на пути распространения шума от его источника к месту всасывания или выбросов воздуха и газов. Глушители бывают абсорбційні, реактивные и комбинированные. Снижение шума в абсорбційних глушителях происходит за счет поглощения звуковой энергии застосовуванними у них звукопоглинаючими материалами и конструкциями, а в реактивных - в результате отражения звука обратно к источнику. Комбинированные глушители должны свойство как поглощать, так и отбивать звук. Выбор типа глушителей зависит от конструкции установки, которую нужно заглушить, спектра и нужного снижения шума.

К средствам индивидуальной защиты от шума принадлежат:

1) противошумовые заключения - мягкие и жесткие;

2) наушники, которые обеспечивают снижение уровней звукового давления в зоне высоких частот 30-35 дБ;

3) противошумовые шлемы, которые применяются при уровнях звука больше 130 дБА.

20. Электромагнитные поля радиочастотного диапазона: классификация, их источники.

вокруг каждого электрического заряда существует электрическое поле, а каждый электрический заряд, который двигается, создает в окружающем пространстве магнитное поле. Следовательно, вокруг любого объекта, которым протекает постоянный или переменный ток, так же, как и вокруг любого магниту, который двигается, существует электромагнитное поле (БМП). Иначе говоря, движение поля одного вида всегда сопровождается появлением поля другого вида: электрическое поле, которое двигается, создает магнитное, а магнитное поле, которое двигается, создает электрическое.

Можно считать, что в электроустановках электрическое поле возникает при наличии напряжения на токопроводящих частях, а магнитное - при прохождении тока в проводах.

Пространство, которое окружает человека, заполнено разными электромагнитными полями, источники которых, в зависимости от их происхождения, можно разделить на две группы: естественные и искусственные.

К естественным источникам принадлежат; электромагнитное поле Земли, которое в том числе включает геопатогенные зоны; космические источники радиоволн (солнечные вспышки, магнитные бури, излучения звезд и тому подобное); процессы, которые происходят в атмосфере Земли (молнии, изменения в ионосфере).

К искусственным источникам принадлежат устройства, которые специально созданы для излучения электромагнитной энергии (радио и телевизионные станции, радиолокационные установки, системы радиосвязи, физиотерапевтические приборы но др.), а также устройства, которые непосредственно не предназначены для излучения электромагнитной энергии в пространство (линии электропередач и трансформаторные подстанции, бытовая и промышленная техника, оргтехника и тому подобное).

Таким образом, спектр частот электромагнитных полей, которые окружают человека, охватывает диапазон от 50 Гц и меньше до 3*10 в 26 степени Гц.

До недавнего времени опасными источниками промышленных ЕМП считались в основном излучателе радиочастотного диапазона (3*10 в 4 степени - 3*10 в 11 степени Гц). Среди них назывались мощные установки высокочастотного нагревания, которые применяются для плавки и ковки металлов, термической обработки металлов, диэлектриков и полупроводников. Энергию ЕМП используют также для выращивания полупроводниковых кристаллов и пленок, ионизации газов, получения плазмы, при сварке в инертных газах, сварке и прессовании синтетических материалов но др. Как правило, при этих процессах возникают поля, что в сотне раз превышают среднее естественное поле Земли. Излучение сверхвысоких частот (3*10 в 4 степени - 3*10 в 11 степени Гц) образуют и бытовые приборы: НВЧ-печі, телевизоры, мониторы, сотовые телефоны но др.

В настоящее время ученые заговорили уже и о вредном действии обычных бытовых электропроводок (напряжением 220 В) и приборов (например, электробритв, електрогрілок и электрических одеял), которые создают ЕМП за интенсивностью слабее, чем естественное поле Земли. Поэтому не рекомендуется спать вблизи розетки, в которую включенный холодильник или другая постоянно действующая установка.
