4.2 Понятие техпроцесса и его структура

Технологический процесс (ТП) - часть производственного процесса непосредственно связанная с изменением формы, свойств (состояния) материала, шероховатости или взаимного расположения элементов при сборке изделия.

Классификация тп по применяемости.

Согласно ЕСТД (ГОСТ 3.1109-74) различают:

• Временный ТП - применяется временно из-за отсутствия оборудования или при аварии.

• Проектный ТП - выполняется по рабочей технологической документации.

• Единичный ТП - относится к изделию одного наименования

• Типовой ТП - относится к группе изделий

• Стандартный ТП - процесс установленный стандартом

• Перспективный ТП - предстоит освоить

• Маршрутный ТП, Операционный ТП - по степени детализации

• Маршрутная технология устанавливает последовательность операции.

4.2.1 Структура технологического процесса

Техпроцесс разбивается на операции (рис.4.2).

Технологическая операция - законченная часть ТП, выполненная на одном рабочем месте над деталью или сборочной единицей при неизменном составе исполнителя.

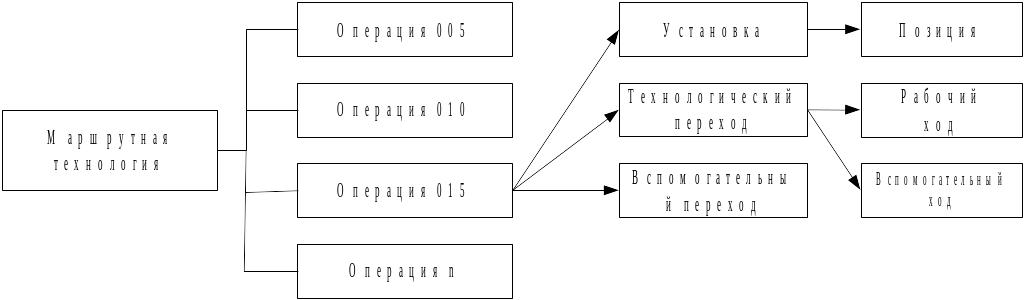

Рис.4.2 Структура технологического процесса

Установ - часть операции, выполняемой при одном закреплении обрабатываемых заготовок или собираемой сборочной единицы.

Позиция - часть установа в приспособлении, которое позволяет обеспечить ряд фиксированных положений (позиций) для выполнения определенной части операции диаметра А.

Технологический переход - это законченная часть технологической операции, которая характеризуется неизменностью сборочных поверхностей и инструмента при обработке или сборке. Изменение какого-либо из указанных факторов определяет новый переход.

Вспомогательный переход - это законченная часть технологической операции, состоящей из действий людей или оборудования, которое не сопровождается изменением формы, размеров и шероховатости поверхности, и необходимые для выполнения технологического перехода. Например: установка, съем детали, замена инструмента поворот в приспособлении.

Рабочий ход - законченная часть технологического перехода, состоящая из однократного перемещения инструмента относительно заготовки, сопровождаемого изменением формы, шероховатости поверхности или свойств заготовки.

Вспомогательный ход – часть технологического перехода, необходимого для выполнения рабочего хода, но несопровождаемого изменением формы, шероховатости поверхности или свойств заготовки, т.е возвращения инструмента в исходное положение.

4.2.2 Основные требования, предъявляемые к техпроцессам

Главное требование к техпроцессам - обеспечивать надежное, устойчивое выполнение всех требований чертежа, технических условий при минимальной себестоимости и высокой производительности труда. Существуют технические и экономические требования.

Технические требования:

1. Прочность изделия

2. Точность размеров, формы и веса деталей

3. Шероховатость поверхности

4. Достаточная износоустойчивость и коррозионная стойкость

5. Заданная надежность и стабильность параметров во времени

6. Сохранение качества материалов во времени

Экономические требования:

1.Заданный объем выпуска N(шт);

2. Минимальные затраты труда и максимальная производительность

(25)

Фр - фонд рабочего труда действительный;

Т шт./ед.вр - количество единиц изделий в единицу времени;

3. Сокращение сроков подготовки производства;

4. Минимальный цикл производства изделий;

5. Минимальные производственные площади.

Для определения наиболее рационального техпроцесса составляются конкурирующие варианты. Обычно определяющим фактором является экономичность (рис.4.3).

S

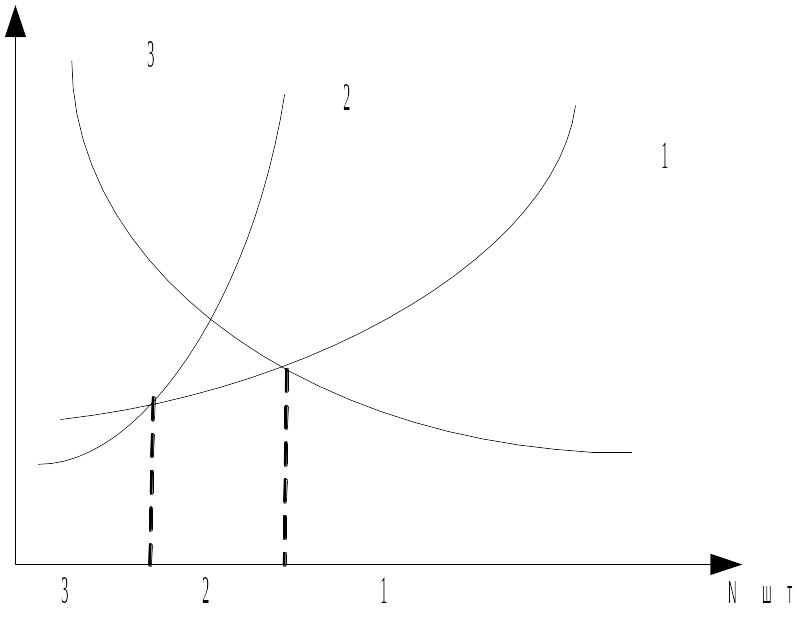

Рис. 4.3 Пример оптимального выбор техпроцесса

S – себестоимость работ, N – программа выпуска.

При большой программе выпуска N в данном примере лучший вариант 1, а при меньшей программе выпуска – 2, 3.

Имеются и исключения: иногда технические требования могут доминировать над экономическими.
