1. Конструктивное решение настила при рулонной кровле в

неотапливаемых зданиях.

Ребристые клеефанерные плиты с одной верхней обшивкой.

2. Конструктивное решение настила при рулонной кровле в

отапливаемых зданиях.

Коробчатые клеефанерные плиты. Нижний слой рулонного ковра наклеивается на верхнюю обшивку при изготовлении (для защиты от увлажнения), а верхний слой – после сборки покрытия.

3. Конструктивное решение настила при чешуйчатой кровле.

Ребристые обшивкой вниз плиты. Листы кровли укладывают по продольным ребрам, а утеплитель размещают по обшивке между ребрами.

4. Разреженный настил (обрешетка).

Разреженный настил (или обрешетка) – это несплошной ряд досок, уложенный с шагом, определяемым расчетом в зависимости от типа кровли. Зазоры между кромками досок для их проветривания должны

быть не менее 2 см.

5. Двойной перекрестный настил.

Двойной перекрестный настил состоит из двух слоев:

нижнего – рабочего и верхнего – защитного.

Верхний защитный слой выполняется из досок толщиной 16 ÷ 22 мм

и шириной не более 100 мм и укладывается под углом 45 ÷ 60 градусов к нижнему. Защитный слой образует необходимую сплошную поверхность, обеспечивает совместную работу всех досок настила. Рабочий настил – разреженный или сплошной ряд более толстых досок – несет на себе все нагрузки, действующие на покрытие. Нижний рабочий слой выполняется из досок толщиной 19 ÷ 32 мм (определяется по расчету) и шириной 100 ÷ 150 мм, которые для лучшего проветривания укладывают с зазором 20 ÷ 150 мм.

6. Сплошные однослойные щиты.

Сплошные однослойные щиты – это щиты, соединенные между раскосами и поперечинами.

7. Разрезные прогоны.

Разрезные прогоны представляют собой горизонтальные

ряды брусьев или бревен, расположенные вдоль скатов покрытия и опертые на верхние кромки основных несущих конструкций покрытия. Прогоны соединяются между собой по длине при помощи косого прируба или дощатых накладок и болтов. К опорам прогоны крепятся посредством бобышек – коротких отрезков досок или стальных уголковых коротышей и гвоздей или винтов. Эти крепления препятствуют сползанию прогонов вниз по скату опор.

8. Консольно-балочные прогоны.

Консольно-балочные прогоны представляют собой продольные ряды брусьев или бревен со встречным расположением стыков за пределами

опор. Консольно-балочные прогоны выполняются из брусьев,

соединенных косым прирубом в местах расположения шарниров. Во избежание смещения под действием случайных усилий в середине косого прируба ставят болты не менее 8 мм. Такие прогоны применяются при шаге

конструкций не более 4,5 м.

9. Спаренные неразрезные прогоны.

Спаренные неразрезные прогоны применяются при шаге конструкций от 4,5 до 6 м и состоят из двух досок, поставленных на ребро и соединенных гвоздями, забиваемыми конструктивно в шахматном порядке с шагом 50см. Стык досок устраивается в точках, где изгибающий момент в неразрезных балках, загруженных равномерно распределенной нагрузкой по всей длине, равен нулю.

10. Классификация панелей по назначению, характеру работы,

технологии изготовления и теплотехническим свойствам.

• по назначению: покрытия, стены;

• по характеру работы: навесные, несущие;

• по технологии изготовления: склеивание, соединения на гвоздях,

шурупах;

• по теплотехническим свойствам: утепленные, неутепленные.

11. Конструкция дощатого каркаса, назначение ребер.

Конструктивные требования.

из дощатого конструируемого из пиломатериалов (досок и брусков) каркаса, который связывает верхние и нижние обшивки. Продольные ребра несут совместно с обшивкой нагрузку, а поперечные обеспечивают жесткость конструкции в поперечном направлении и воспринимают местную нагрузку.

12. Классификация плит в зависимости от материала обшивок и варианты конструктивного решения.

- Клеефанерные

- Асбестоцементные

Варианты конструктивных решений клеефанерных плит: коробчатые клеефанерные плиты, ребристые обшивкой вверх (одна верхняя обшивка), ребристые обшивкой вниз.

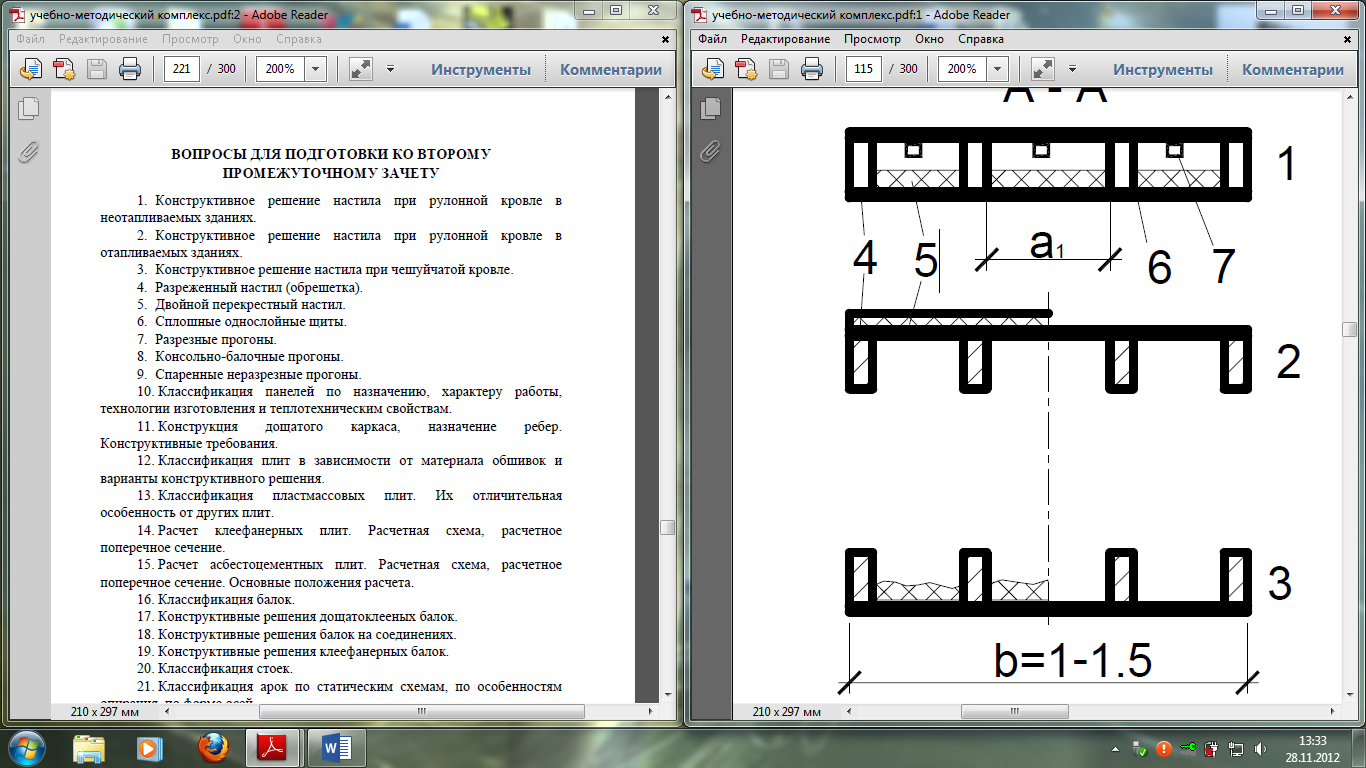

1 – коробчатая; 2 – ребристая обшивкой вверх; 3 – ребристая обшивкой вниз.

13. Классификация пластмассовых плит. Их отличительная

особенность от других плит.

Пластмассовые плиты:

- трехслойные

- светопрозрачные

Трехслойные:

• сплошные

• ребристые

Cветопрозрачные:

• прозрачные волнистые листы

• трехслойные плиты

• фонари

Отличительная особенность – наличие сплошного безреберного среднего слоя обычно из пенопласта.

14. Расчет клеефанерных плит. Расчетная схема, расчетное

поперечное сечение.

Расчет плит производят по прочности и по прогибам при изгибе по схеме однопролетной свободно опертой балки.

При расчете клеефанерной плиты производят семь проверок:

Расчётные схемы и поперечное сечение:

15. Расчет асбестоцементных плит. Расчетная схема, расчетное

поперечное сечение. Основные положения расчета.

Расчет асбестоцементных плит производится на изгиб по схеме однопролетной свободно опертой балки с учетом податливости соединениямежду обшивками и каркасом.

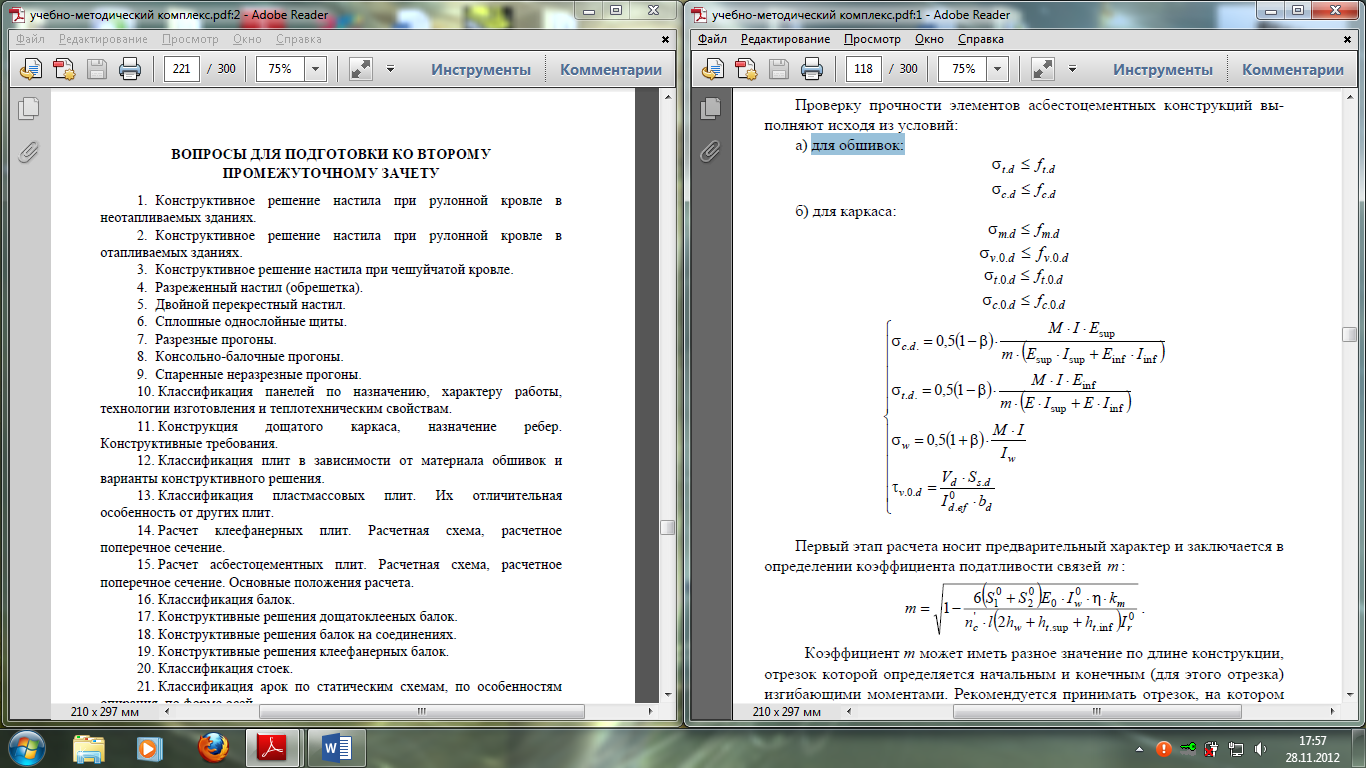

Определение напряжений в расчетном сечении при наличии податливости в соединениях обшивок с каркасом производится в два этапа, причем при назначении расчетного сечения каркасной плиты учитывается только часть обшивок, редуцируемых к ребрам (рис. 8.9): b1 =18ht.sup , b2 = 25ht.inf (но не более половины расстояния между ребрами каркаса 1/2 a ).

Проверку прочности элементов асбестоцементных конструкций выполняют исходя из условий:

для обшивок:

для каркаса:

16. Классификация балок.

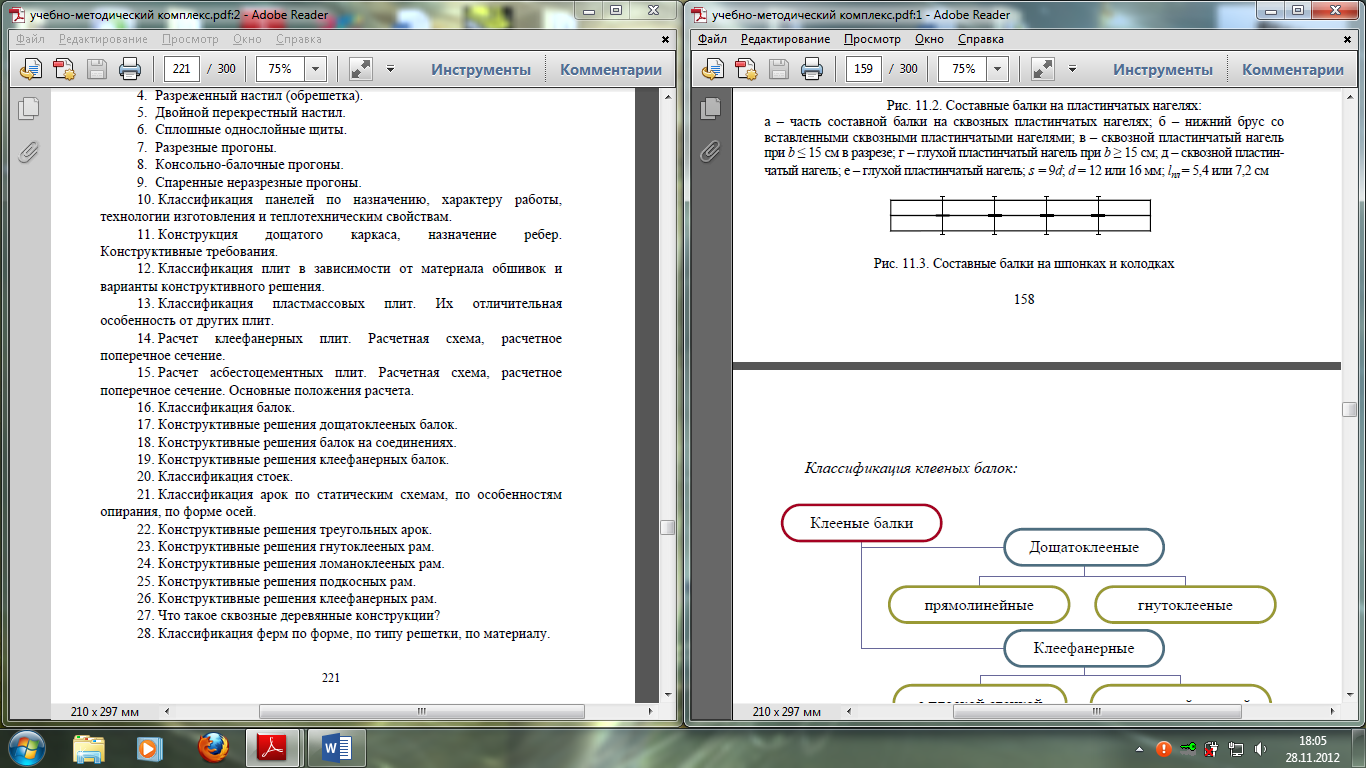

Деревянные балки: составные и клееные. Составные:-на деревянных вкладышах, - на пластинчатых нагелях, - на шпонках и колодках.

Клееные: - дощатоклееные, - клеефанерные.

17. Конструктивные решения дощатоклееных балок.

Дощатоклееные балки: прямолинейные, гнутоклееные.

Варианты компоновки поперечного сечения дощатоклееных балок:

18. Конструктивные решения балок на соединениях.

- на деревянных вкладышах

- на пластинчатых нагелях

- на шпонках и колодках

19. Конструктивные решения клеефанерных балок.

Виды клеефанерных балок:

а – двутаврового постоянного по длине сечения; б – коробчатого переменного по длине сечения; в – с учащенной постановкой диагональных ребер жесткости; г – с криволинейным верхним поясом двутаврового сечения; д – двускатная коробчатого сечения с ломаным нижним поясом с затяжкой; 1 – дощатый пояс; 2 – фанерная стенка; 3 – вертикальное ребро жесткости; 4 – диагональное ребро жесткости; 5 – гвоздь; 6 – болт; 7 – затяжка; 8 – металлическая затяжка

Клеефанерные балки с плоской и волнистой стенкой:

а – двутаврового сечения с плоской фанерной стенкой с вертикальным расположением досок в поясах; б – то же, с горизонтальным расположением досок в поясах; в, г – коробчатого с вертикальным расположением досок в поясах; д, е – то же, двух- и трехстенчатого с горизонтальным расположением досок в поясах; ж, к – одностенчатого сечения с волнистой фанерной стенкой; з, и – двустенчатого сечения с дощатыми и фанерными поясами; л – горизонтальное сечение одностенчатой балки; м – деталь сопряжения стенки с поясом; 1 – пояс; 2 – фанерная стенка; 3 – ребро жесткости
