1. Расчёт спринклерных установок автоматического пожаротушения.

1. Назначение и устройство.

Спринклерные установки предназначены для автоматического тушения пожара. Многолетний опыт эксплуатации спринклерных установок в текстильной, деревообрабатывающей и других отраслях промышленности показал их высокую эффективность.

Существуют спринклерные установки водяного и пенного пожаротушения. В настоящей методике рассматриваются водяные установки. На рисунке 1.1 показана принципиальная схема спринклерной установки. Установка состоит из разводки труб, размещаемых под потолком защищаемого помещения. В трубы с определённым шагом ввёртываются спринклерные оросители. Схема спринклерного водяного оросителя показана на рисунке 1.2.

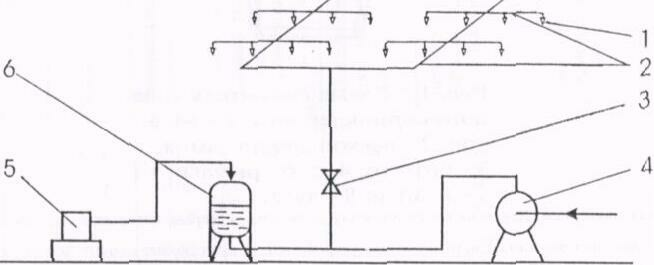

Рис. 1.1 Принципиальной схема спринклерной установки:

1 - спринклерный ороситель; 2 - распределительный и магистральный трубопроводы; 3 - узел управления спринклерной установки (контрольно-сигнальный клапан); 4 - основной водопитатель (пожарный насос); 5 - воздушный компрессор; 6 - первичный водопитатель (импульсное устройство);

Основным элементом оросителя является тепловой легко плавкий замок. Температура, при кото­рой разрушается замок, указывается на его корпусе.

4

Трубопроводы спринклерной установки постоянно заполнены водой,

Рис. 1.2 Схема оросителя водя­ного спринклерного: 1 - наса­док; 2 - легкоплавкий замок; 3 - розетка; 4, 5, 6 - рычаги; 7 - клапан; 8 - дуга;

находящёйся под расчётным давлением. Давление создается воздушным компрессором, который подаёт сжатый воздух в первичный водопитатель (импульсное устройство) В качестве первичного водопитателя используются баки, емкостью 0,5 м3. При возникновении пожара под потолком защищаемого помещения резко возрастает температура, что приводит к разрушению тепловых замков оросителей, находящихся над зоной горения. Начинается орошение зоны горения. Сначала вода к вскрывшимся оросителям поступает из первичного водопитателя. Затем автоматически включаются основные водопитатели - пожарные насосы. Включение пожарных насосов происходит по сигналу узла управления спринклерной установкой, который реагирует на проток воды. Одновременно с включением пожарных насосов узел управления подает звуковой (световой) сигнал о пожаре.
