2. Пример схемы тактовой сетевой синхронизации кольцевой структуры.

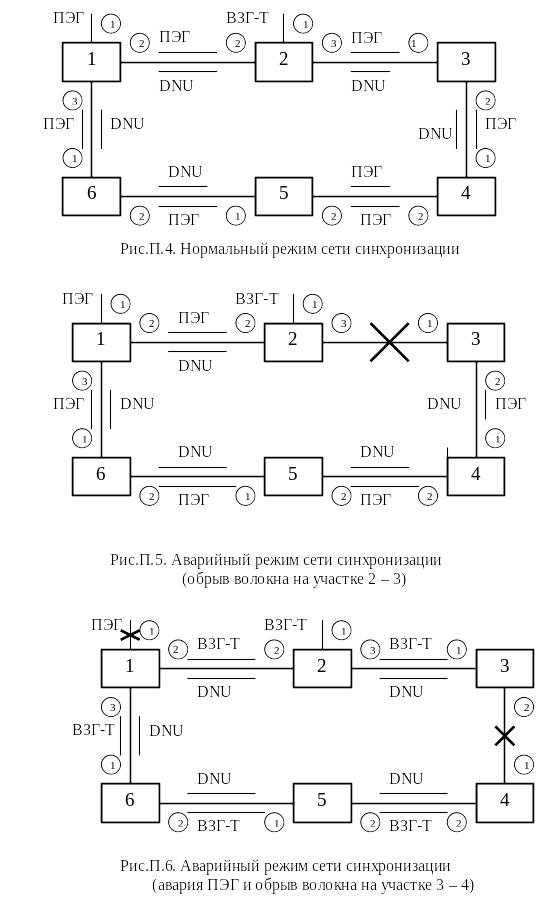

Рассмотрим примеры работы схемы тактовой сетевой синхронизации при нормальном режиме (рис. П.4) и аварийных режимах (рис. П5 и П.6) сети СЦИ кольцевой структуры. Основным источником сигналов ТСС является ПЭГ, установленный на узле 1, а резервным – ВЗГ-Т, который размещен на узле 2. Для уменьшения числа мультиплексоров, включаемых в цепочку, сигнал синхронизации от ПЭГ с уровнем качества Q2 передается по двум направлениям. При нормальном режиме (рис. П.4) одно направление выбирается, например, по часовой стрелке от мультиплексора 1 к мультиплексорам 2,3,4. Другое – против часовой стрелки от мультиплексора 1 к мультиплексорам 6 и 5.Указанные направления зафиксированы с помощью первого приоритета в кружках на входах мультиплексоров. Сокращение количества включенных мультиплексоров в схеме организации ТСС приводит к уменьшению накопленного шума джиттера и вандера и улучшению качественных показателей организуемых каналов связи.
В аварийном режиме, например, при обрыве волокна на участке 2-3 (рис. П.5) возникает переходный процесс. ГСЭ мультиплексоров 3 и 4, не получают линейный сигнал в направлении по часовой стрелке. Источниками синхросигнала от ПЭГ с качеством Q2 для мультиплексоров 4 и 3 становятся порты со вторым приоритетом, на которые поступает линейный сигнал соответственно от мультиплексоров 5 и 4 в направлении против часовой стрелки.
При аварии ПЭГ и обрыве волокна на участке 3-4 (рис.П.6.) источником сигнала синхронизации становится ВЗГ-Т транзитного узла пункта 2 с уровнем качества Q4. Сигнал синхронизации подается к мультиплексору 3 в направлении по часовой стрелке, а к мультиплексорам 1,6,5 и 4 - против часовой стрелки.
3. Пример схемы организации тактовой сетевой синхронизации на типовом участке первичной сети связи.
Рассмотрим типовую схему организации первичной сети связи на участке железной дороги и упрощенную схему организации тактовой сетевой синхронизации, которые приведены на рис. П.7 и П.8.
Магистральная сеть связи организована с использованием аппаратуры СЦИ уровня СТМ-16, мультиплексоры ввода/вывода на которой устанавливаются через 100-150 км. На схеме рис. П.7, например, они размещены в узлах А, С,…, N на расстоянии 120км. Для организации дорожной сети применено оборудование СТМ-1 в узлах А, В, С,…, N. Расстояние между ними составляет, в среднем, 40 км. На отделенческой сети на промежуточных станциях, которые располагаются примерно через 10км, включены мультиплексоры ПЦИ уровня Е1.
Источником сигналов ТСС является ПЭГ, установленный на узле региона синхронизации, не показанном на рис.П.8. В мультиплексоре №1 уровня СТМ-16 узла А магистральной сети синхросигнал с частотой 2048 кГц выделяется из линейного сигнала, поступает на выход Т4 его ГСЭ и далее на ВЗГ-Т. Предположим, что фазовые флуктуации синхросигнала превышают допустимые с уровнем качества Q2. Тогда ВЗГ-Т, работая как схема фазовой автоподстройки частоты, подавляет фазовые флуктуации. Очищенные от шума джиттера колебания с частотой 2048 кГц подаются от него на входы Т3 ГСЭ синхронных мультиплексоров СТМ-16, СТМ-1, а также мультиплексора ПЦИ и используются для их синхронизации. Указанный мультиплексор узла А магистральной сети, который имеет №1, транслируют восстановленный сигнал ТСС с высшим уровнем качества Q2 к мультиплексору под №2.
Цепочка линейных мультиплексоров ПЦИ отделенческой сети, которая заканчивается №4, расположенных на промежуточных станциях, в качестве сигнала синхронизации использует тактовый сигнал 2048 кГц, который выделяется из информационного сигнала первичного цифрового тракта со скоростью 2048 кБит/с.
В синхронном мультиплексоре №2 уровня S1 дорожной сети узла В синхросигнал 2048 кГц выделяется из линейного потока СТМ-1, поступившего от мультиплексора №1 пункта А. Затем с выхода Т4 синхросигнал подается на вход Т3 мультиплексора №5 ПЦИ.
В синхронном мультиплексоре №3 уровня СТМ-1 дорожной сети синхросигнал 2048 кГц также выделяется из линейного потока, поступившего от мультиплексора №2 пункта В. Синхросигнал с выхода Т4 подается на вход Т3 мультиплексора №9 ПЦИ.
Рис П.7. Типовая схема организации первичной сети связи на участке
Рис П.8. Схема организации ТСС на типовом участке первичной сети
В мультиплексоре магистральной сети СТМ-16 узла C, который на схеме рис.П.8 показан под №2, синхросигнал выделяется из линейного сигнала с левого порта с уровнем качества Q2 и поступает на выход Т4. Данный источник ТСС не отключается при уровне качества Q≤8. Далее синхросигнал подается на аппаратуру распределения синхросигнала АРСС, через которую поступает на входы Т3 генераторов мультиплексора СТМ-1 под №4 дорожной сети и мультиплексора Е1 под №13 отделенческой сети. Как видно из схемы, синхронизация цепочки мультиплексоров СЦИ дорожной сети, имеющих №№ 5 и 6 осуществляется аналогично мультиплексорам №2 и №3. Очевидно, что синхронизация цепочек мультиплексоров ПЦИ отделенческой сети, осуществляется аналогично рассмотренным выше мультиплексорам ПЦИ.
В узле №6 магистральной сети для подавления фазовых флюктуаций синхросигнала также включается ВЗГ-Т.
При обрыве линии, например, на участке между мультиплексорами СТМ-16 под №2 и №3 магистральной сети (рис. П.8) ГСЭ мультиплексоров №1 и №2 будут синхронизироваться по-прежнему от ВЗГ-Т узла А с уровнем качества Q2. Синхронизация же ГСЭ мультиплексоров №3, …, №6 будет осуществляться от ВЗГ-Т узла N с уровнем качества Q4 от портов с приоритетом 2.
