2 Програма роботи

2.1 В LC - генераторі зняти залежність частоти автоколивань від величини ємності C при R_н =10 кОм. Замалювати часові діаграми напруг на базі транзистора і на виході LC - генератора.

2.2 Зняти залежність амплітуди і частоти вихідної напруги LC - генератора від опору навантаження R_н при С= . В LC - генераторі зняти залежність частоти автоколивань від величини опорів при R_н=.

2.3 В RC – генераторі зняти залежність частоти автоколивань від величини опорів при R_н= .

2.4 Зняти залежність амплітуди і частоти вихідної напруги RC – генератора від опору навантаження при R2= R3= .

3 Контрольні питання

3.1 Які основні принципи побудови автогенераторів гармонійних коливань?

3.2 Як впливає режим роботи транзистора в схемі LC - генераторі на його самозбудження?

3.3 Що впливає на частоту і амплітуду коливань на виході LC - генераторі?

3.4 Що впливає на частоту і амплітуду коливань на виході RC – генераторі?

3.5 Вплив елементів схеми RC – генераторі на стабільність частоти коливань.

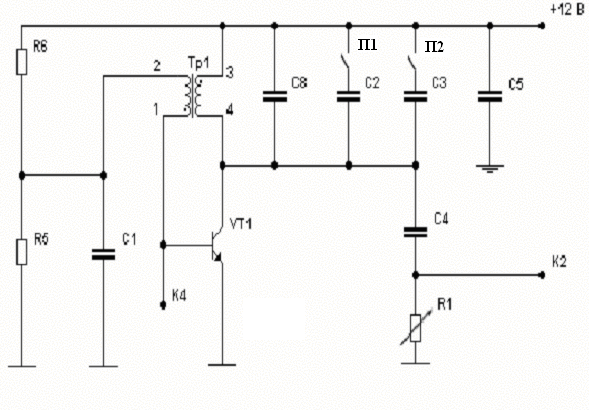

Рисунок 6.1 – Схема LC – генератора

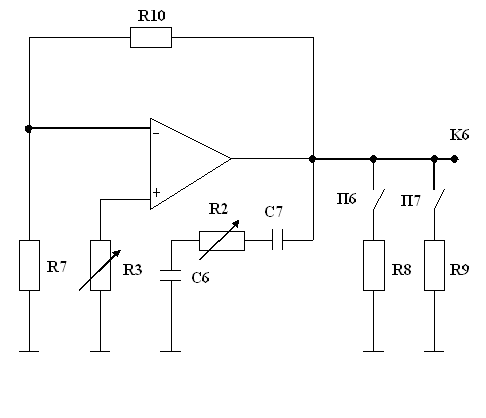

Рисунок 6.2 – Схема RC – генератора

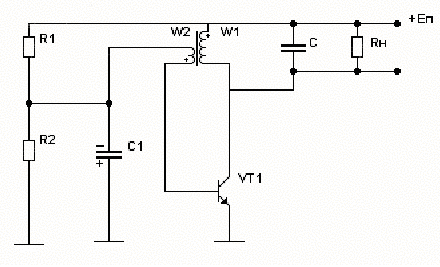

Рисунок 6.3 -

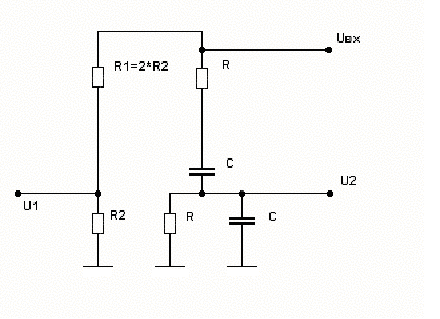

Рисунок 6.4 -
