С одержание

1.Определение конструктивных характеристик детали и

расчет её массы..................................................................

2. Разработка содержания технологической операции...........

2.1. Определение метода обработки..................................

2.2. Выбор оборудования, режущего и вспомогательного инструмента....................................................................

2.3. Обоснование и разработка теоретической

схемы базирования..........................................................

2.4. Расчёт режимов резанья.............................................

2.5. Нормирование технологической операции и определение типа производства.........................................

3. Разработка конструкции станочного приспособления.........

4. Расчёт приспособления на точность..................................

5. Расчёт усилия зажима.......................................................

Список литературы...............................................................

Приложения: Спецификация..................................................

1.Определение конструктивных характеристик детали и расчет её массы

Для определения массы детали используем программу Компас 3D. Разбиваем деталь на множество простых фигур, вычисляем их объём

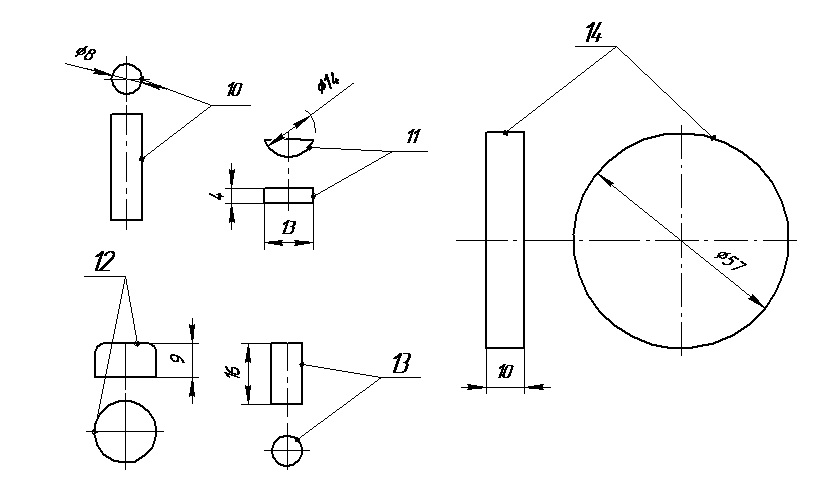

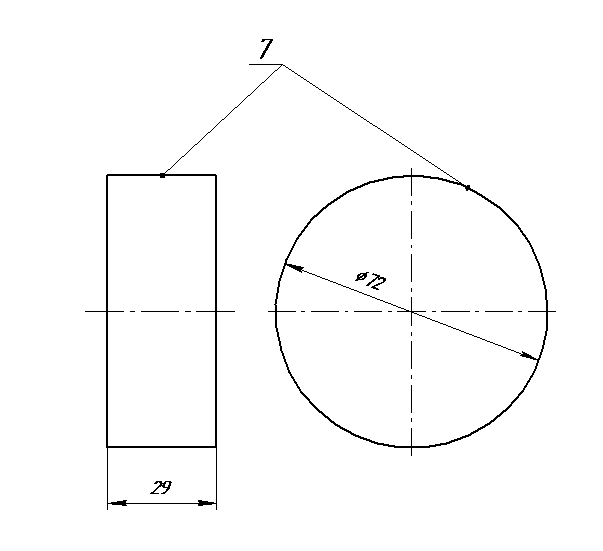

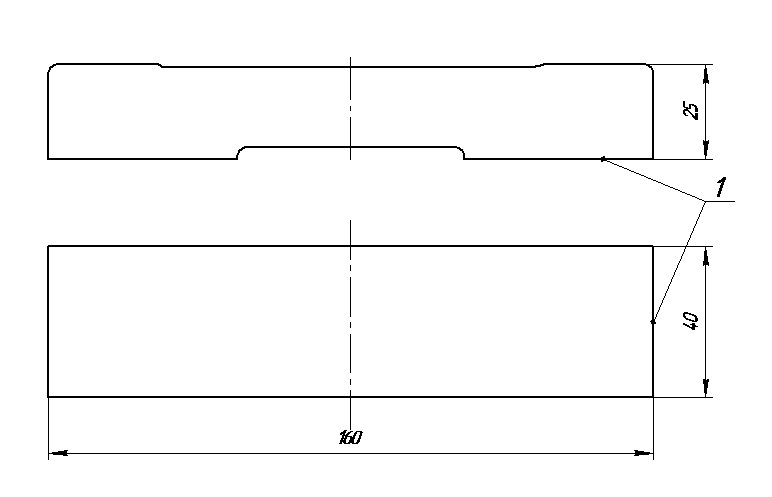

Рисунок 1.1 – Схема к расчёту массы детали

Рисунок 1.2 – Схема к расчёту массы детали

Рисунок 1.3 – Схема к расчёту массы детали

Объем каждой детали вычисляем по формуле

V=S_осн*h

где S_осн - площадь основания фигуры, h - высота фигуры

Площадь основания вычисляем с помощью инструмента площадь в программе Компас 3D.

1. S_осн= 3758.255715 мм²

V₁=3758.255715*40=150330.2286 мм³

2. S_осн= 727.876080 мм²

V₂=(727.876080*3)*2=4367.25648 мм³

3. S_осн= 226.980069 мм²

V₃=(226.980069*28)*2=12710.883864 мм³

4. S_осн= 98.686442 мм²

v₄=98.686442*32=3157.966144 мм³

5. S_осн= 254.469005 мм²

V₅=254.469005*18+(1/3)*3.14*(18^2)*6=

=4580.44209+2034.72=6615.16209 мм³

6. S_осн= 6082.123377 мм²

V₆=6082.123377*32=194627.948064 мм³

7. S_осн= 4071.504079 мм²

V₇=4071.504079*29=118073.618291 мм³

8. S_осн= 5026.548246 мм²

V₈=5026.548246*12=60318.578952 мм³

9. S_осн= 2290.221044 мм²

V₉=2290.221044*5=11451.10522 мм³

10. S_осн= 50.265482 мм²

V₁₀=(50.265482*28)*3=4222.300488 мм³

11. S_осн= 47.141788 мм²

V₁₁=(47.141788*4)*3=565.701456 мм³

12. S_осн= 211.861651 мм²

V₁₂=211.861651*9=1906.754859 мм³

13. S_осн= 50.265482 мм²

V₁₃=50.265482*16=804.247712 мм³

14. S_осн= 2551.758633 мм²

V₁₄=2551.758633*10=25517.58633 мм³

15. S_осн= 391.695416 мм²

V₁₅=(391.695416*28)*2=21934.943296 мм³

16. S_осн= 271.540191 мм²

V₁₆=271.540191*28=7603.125348 мм³

Общий объём составит

V=V₁+V₂-V₃-V₄-V₅+V₆-V₇+V₈-V₉-V₁₀-V₁₁+V₁₂-V₁₃- V₁₄+V₁₅+V₁₆=150330,2286+4367,25648-12710,883864- 3157,966144-6615,16209+194627,948064-118073,618291+60318,578952-11451,10522-4222,300488-565,701456+1906,754859-804,247712-25517,58633+21934,943296+7603,125348=257970,264004 мм³ = 0,000257970264004 м³

Тогда масса детали

m=ρ*V=7810*0,000257970264004=2,01474776187124 кг где ρ - плотность стали
