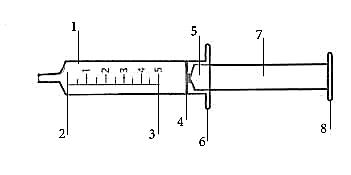

Составные части двухкомпонентного шприца
Цилиндр
Нулевая линия градуировки
Линия номинальной вместительности
Основная линия
Поршень
Упор для пальцев
Шток
Упор штока
Иглы
В медицине используются два основных типа игл - полые (для инъекций с помощью шприцев, отбора/переноса проб, образцов) и хирургические (для наложения швов).
Инъекционная игла – полая, узкая металлическая трубка из нержавеющей стали. Один конец этой трубки косо срезан и заострён. На другом конце закреплена канюля (муфта), которая плотно надевается на подыгольный конус шприца.
Иглы существенно отличаются по длине, сечению, форме заточки и должны применяться строго по назначению, в зависимости от вида инъкции:
внутрикожная инъекция – длина иглы 15 мм и сечение 0,4 мм.
подкожная инъекция – длина иглы 20-30 мм и сечение 0,4 – 0,6 мм;
внутримышечная инъекция - длина иглы 60 мм и сечение 0, 8-1,0 мм;
внутривенная инъекция – длина 40 мм и сечение 0,8 мм, срез под углом 45*
Типы игл для шприцов
тип кончика иглы |
рисунок |
описание |
2 |
|
Pst 2 - игла имеет кончик, срезанный по углом 22 ° и слегка согнутый для предотвращения засорения при пробивании крышек. |
3 |
|
Pst 3 - тупая игля, в основном предназначенная для HPLC шприцов. Рекомендуется для приложений, в которых требуется точное дозирование. |
4 |
|
Pst 4 - игла имеет кончик, срезанный по углом 12°, и предназначена для использования в ветеринарии и медицине. |
5 |
|
Pst 5 - игла с заваренным кончиком конической формы и боковым выходным отверстием. Предназначена для лучшей защиты от засорения при прокалывании материалов. |
AS |
|
AS (AutoSample) - игла с конусовидным кончиком для использования в автосамлерах для газовой хроматографии. |
Толщина иглы
обозначение |
внешний диаметр ,мм |
внутренний диаметр,мм |
мертвый объем, мкл |
22 |
0.72 |
0.41 |
6.73 |
22s |
0.72 |
0.15 |
0.90 |
25 |
0.51 |
0.26 |
2.50 |
26 |
0.46 |
0.26 |
2.50 |
26s |
0.47 |
0.13 |
0.52 |
Длина иглы
Обозначение (длина в дюймах) |
Длина в мм |
примечания |
2" |
51 мм |
Стандартная длина иглы |
2.75" |
70 мм |
Длина иглы в шприцах серии 7000 |
Тип крепления иглы
тип крепления иглы |
рисунок |
описание |
N, SNR |
|
N, SNR (Needle, Needle Rheodyne) - игла из нержавеющей стали, прикрепленная неразъемным соединением в корпусе шприца таким образом, что ее начало совпадает с нулевым делением шкалы шприца. |
RN |
|
RN (Removable Needle) - игла со съемным резьбовым креплением на шприц. Так же, как и игла типа N, имеет начало совпадающее с нулем шкалы шприца, что обеспечивает нулевой «мертвый» объем (см серию 7000). Иглы этого типа взаимозаменяемы для шприцов объемом 5 - 100 мкл и 250 мкл - 10 мл. |
LT |
|
LT (Luer Tip) - шприц имеет коническое окончание типа "Луер". Может использоваться для температур до 100оС. Шприцы этого типа поставляются без игл. |
LTN |
|
LTN (Luer Tip Needle) - игла, запрессованная в коническом окончании шприца (тип "Луер"). |
TLL |
|
TLL (Teflon Luer Lock) - сочетание соединения типа "Луер" со втулкой с двумя прорезями для более четкой фиксации иглы. Шприцы поставляются без игл. |
