Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное

учреждение высшего профессионального образования

«Тульский государственный университет»

Кафедра: «Городское строительство и архитектура»

Контрольно-курсовая работа

по дисциплине «Реконструкция зданий, сооружений и застройки»

на тему: «Бестраншейная реконструкция трубопровода»

Студент гр. 331281 ________________________________ Анашкин Д.И.

Проверил доц., к.т.н. ________________________________ Костенко Ю.А.

Тула 2012 г.

Содержание

Введение…………………………………………………………………….......3

1. Методы бестраншейной реконструкции трубопроводов………………..….

2. Сущность методов …..……...………………………………………...…..…

3. Список используемых источников……...…………………..……………....

Введение

Повсеместное применение при создании новых коммуникаций полимерных труб существенно увеличивает не только сроки эксплуатации инженерных сетей, но и сокращает количество возможных ремонтов. Трубы ПВХ, ПП и ПЭ отличает гораздой больший гарантийный срок использования по сравнению с металлическими.

Но большая часть внешних промышленных и коммунальных сетей в нашей стране состоит как раз из труб металлических, а это значит, что на том или ином участке им постоянно требуется ремонт или реконструкция. Строительные организации, вынужденные работать в условиях больших городов, все больше отдают предпочтение использованию при реконструкции инженерных сетей бестраншейных методов.

Даже в самых больших российских городах общий износ тепловых сетей достигает  60% -70%. При этом половина коммуникаций изношена полностью. И если на новых участках магистралей полимерные трубы не требуют вмешательства, то для обеспечения надежной работы старых металлических сетей ежегодно требуется ремонтировать сотни километров труб. Причем реконструкция требуется не только водопроводам, но и газопроводам.

Коррозия, старение, нарушения соединений, прорастание корней деревьев - все эти процессы происходят беспрерывно и становятся причиной выхода из строя инженерных коммуникаций. А современный город не может жить, испытывая  нехватку тепла, воды, электроснабжения. И речь идет не просто о временных неудобствах, всем известно, что такие ситуации могут стать причиной крупных аварий и даже техногенных катастроф.

Ремонт инженерных сетей может потребоваться в любое время года и в любом месте города, поэтому очень важно знать все существующие методы реконструкции трубопроводов, чтобы выбрать самый оптимальный вариант. Каждый раз специалистам потребуется подобрать один способ ремонта, позволяющий доступно, эффективно, максимально безопасно провести работы с минимальным уровнем затрат.

Виды бестраншейного ремонта трубопроводов

Бестраншейная прокладка - технология по прокладке трубопровода и коммуникаций без рытья траншей от начального до конечного котлована.

Бестраншейная прокладка имеет особое важное преимущество перед траншейными методами – проводить работы можно практически при любых погодных условиях, зимой, летом, в дождь или снег, когда достаточно создать тент над стартовым и финишным котлованом. Таким образом, особенно зимой, когда многие строительные работы в России и других северных странах замирают или принимают вялотекущий характер работы, бестраншейная прокладка позволяет невзирая на погоду, производить планирование и проведение строительных и восстановительных работ.

За рубежом бестраншейные технологии широко применяются с 1970 г. и уже имеется значительный опыт их использования е различных условиях. Однако распространение в России зарубежных способов восстановления и прокладки трубопроводов наряду с очевидными достоинствами сопряжено со многими трудностями. Стоимость работ при этом может достигать в зависимости от конкретных условий в среднем 660 долларов США за 1 м, а стоимость комплектов оборудования — от 80 тыс. до 5 млн долларов. Кроме того, определенную проблему представляет необходимость постоянных контактов с западными партнерами для обучения персонала и достаточно большой срок поставки оборудования и расходных материалов, производство которых в России практически отсутствует.

Бестраншейные технологии разделяют на :

Бестраншейные технологии бурения, известные в мире как NO-DIG (не копай) представляют собой вариант выполнения работ по подземному строительству без вскрытия грунта. При использовании бестраншейных способов бурения более 90% всех работ проводится под землей, что исключает:

- необходимость восстановления дорожного покрытия;

- нарушение существующих коммуникаций;

- перекрытие транспортных магистралей;

- нарушение привычного ритма жизни города;

- уничтожение зеленых насаждений;

- снос элементов благоустройства;

- нарушение земляного покрытия и т.д.

Бестраншейное бурение является экономически более выгодными (в 2,5-3 раза) по сравнению с традиционным методом, это объясняется экономией средств, которые при открытом способе прокладки коммуникаций шли на обустройство траншей, восстановление вскрытых дорог и т.д. Кроме того, бестраншейные методы бурения сокращают время производства работ и количество рабочего персонала, значительно повышают уровень безопасности работ (отсутствие траншей и механизмов на трассе прокладки), а также не наносят ущерба окружающей среде.

Можно выделить четыре традиционных метода бестраншейной прокладки трубопроводов:

- горизонтальное бурение;

- прокалывание;

- продавливание;

- замена труб.

санация трубопроводов - это технология, которую используют для восстановления старых трубопроводов, очистки новых и др. Разрушение - самый общеупотребительный среди всех методов санации трубопроводов, включающих и технологию «труба в трубе» и другие технологии восстановления старых трубопроводов.

Методы санации:

Реновация - метод подземного разрушения старой трубы (материал: сталь, керамика, железобетон, чугун) с последующим втягиванием новой трубы большего диаметра. Проведение санации в таких случаях осуществляется статическим взламыванием старого трубопровода. Этот способ отлично зарекомендовал себя при работе в сложных гидрогеологических условиях, при непосредственной близости заменяемого трубопровода к другим сетям и коммуникациям, а также глубокого залегания отслужившего свой срок и пришедшего в негодность трубопровода.

Релайнинг- санация методом «труба в трубе без разрушения». Суть процесса заключается в протаскивании в очищенный поврежденный трубопровод трубы уменьшенного сечения (например, в трубе диаметром 1000 мм, после санации условный проход составит 900 мм).

Санация обладает высокой экономичностью - ремонт с помощью указанной технологии обходится в 2-3 раза дешевле и осуществляется в 5-10 раз быстрее, чем строительство нового трубопровода.

Метод чулка-способ санации старых труб методом чулка заключается в создании новой полимерной трубы внутри существующего трубопровода. В старую трубу вводят гибкий чулок, пропитанный эпоксидными смолами. Под давлением воды чулок расправляется и плотно прилегает к поверхности ремонтируемой трубы. При повышении

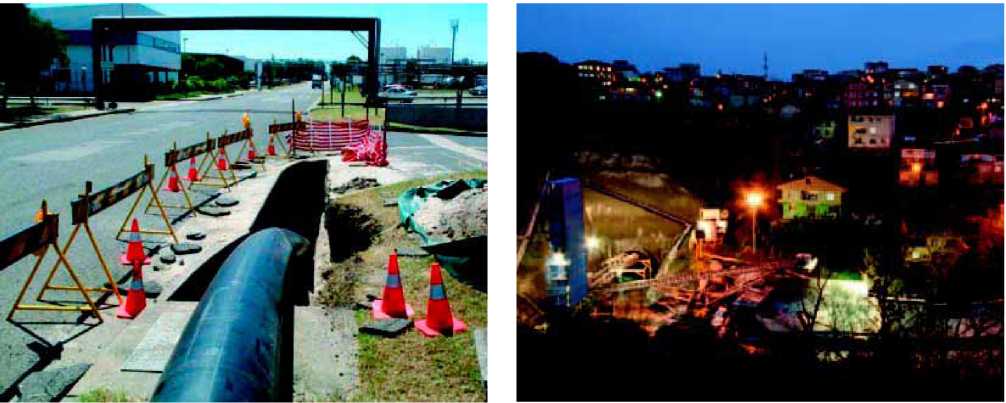

М етод труба в трубе

Область применения

Метод применяется для реконструкции прямолиней­ных участков трубопроводов холодного и горячего водоснабжения, канализационных и водоотводящих систем большого диаметра. Данный метод можно ис­пользовать для трубопроводов, имеющих сквозную коррозию или другие дефекты труб.

Использование метода «Труба в трубе» позволяет протягивать в старый трубопровод новые участки труб длиной в несколько сотен метров при мини­мальном объеме земляных работ.

Уменьшение проходного сечения трубы не влияет на пропускную способность трубопровода вследствие того, что гидравлические характеристики у поли¬мерных труб много выше, чем у стальных (бетонных, керамических, чугунных и т.д.).

Преимущества метода:

- Минимальный объем требуемых земляных работ. Зачастую

возможна протяжка из колодца в колодец, что означает полное

исключение земляных работ.

- Работа из колодца любого диаметра.

- Широкая область применения.

- Долговечность материала.

- Длина заменяемого участка может составлять до нескольких сотен метров (в зависимости от диаметра, наличия изгибов, грунта, материала ремонтируемой трубы и т.д.)

Полностью автономная работа.

Не требуется никакой дополнительной крупной техники (компрессоров и т.д.)
