М
инистерство
образования Нижегородской области
Государственное бюджетное образовательное учреждение
среднего профессионального образования
« Выксунский политехнический колледж»
ИНЖЕНЕРНАЯ ГРАФИКА
Методическое пособие
для студентов очной формы обучения для
всех технических специальностей
Самостоятельное учебное электронное издание
г. Выкса 2012
Согласовано на заседании Составлена в соответствии с
цикловой комиссии государственными требованиями
Протокол № ___________ к минимуму содержания и уров
подготовки
Председатель ц.к._____
выпускника среднего профессионального образовательного учреждения образования
Зам.директора по У.Р._________ Панина В.Н.
Автор: Шаталова Н.А., преподаватель общепрофессиональных и специальных дисциплин высшей квалификационной категории ГБОУ СПО ВПК
Рецензенты: Митькова Т.А., преподаватель второй квалификационной категории общепрофессиональных и специальных дисциплин ГБОУ СПО ВПК
Дементьева А. З., доцент филиала НГТУ г. Выкса.
Пояснительная записка.
Основной целью данного методического пособия является приобретение знаний и навыков, необходимых для выполнения и чтения технических чертежей, выполнение эскизов деталей, составление конструкторской и технической документации и оформление их с соблюдением правил государственных стандартов.
Данное пособие содержит индивидуальные задания для графических работ, предусмотренных программой .
Пособие направлено на формирование следующих компетенций:
- способность на научной основе организовывать свой труд, оценивать с большой степенью самостоятельности результаты своей деятельности, владеть навыками самостоятельной работы (ОК-6);
- способность к приобретению с большой степенью самостоятельности новых знаний с использованием современных образовательных и информационных технологий (ОК-12);
- способность к целенаправленному применению базовых знаний в области математических, естественных, гуманитарных и экономических наук в профессиональной
деятельности (ОК-9);
- обладание достаточными для профессиональной деятельности навыками работы с компьютером (ОК-13);
3.1. Знать:
- правила оформления чертежей с соответствии с требованиями ЕСКД.
- способы построения прямоугольных аксонометрических проекций геометрических тел (ОК-6, 7, 9; ПК-1, 21);
- правила построения и оформления чертежей резьбовых, сварных и др. соединений деталей машин и инженерных сооружений (ОК-6, 7, 9; ПК-1, 16, 21,22);
- основные виды проектно-конструкторской документации на стадиях разработки проекта и правила их оформления с соблюдением стандартов (ОК-6,7,9; ПК-1,16, 21,22,23);
- методику компьютерного выполнения проектно-конструкторской документации с применением графического редактора (ОК-6, 7, 9, 13, 14, 15; ПК-1, 16, 21, 22, 23);
3.2. Уметь:
- использовать нормативную конструкторскую документацию и способы построения изображений пространственных фигур на плоскости (ОК-6, 7, 9; ПК-1, 21);
- пользоваться справочной литературой;
- выполнять чертежи в соответствии со стандартными правилами их оформления и свободно читать их (ОК-6, 7, 9; ПК-1, 16, 21, 22, 23);
- использовать системы автоматизированного проектирования и черчения для создания проектно-конструкторской документации (ОК-6, 7, 9, 13, 14, 15; ПК-1, 16, 21, 22, 23);
3.3. Владеть
- развитым пространственным представлением (ОК-6, 7, 9; ПК-1, 21);
- навыками пользования нормативной документации при разработки конструкторской документации(ОК-6, 7, 9; ПК-1, 16, 21, 22, 23);;
- навыками логического мышления, позволяющими грамотно пользоваться языком чертежа, (ОК-6, 7, 9, 13, 14, 15; ПК-1, 16, 21, 22, 23);
-набором знаний и установленных правил для составления и чтения проектно-конструкторской документации (ОК-6, 7, 9; ПК-1, 16, 21, 22, 23);

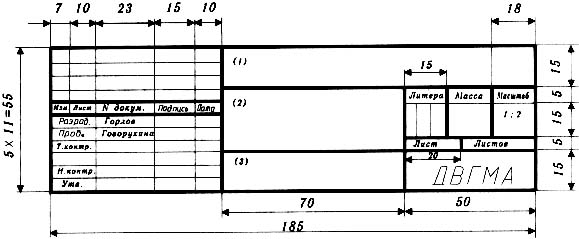

Выполнять графические работы следует на формате А3.

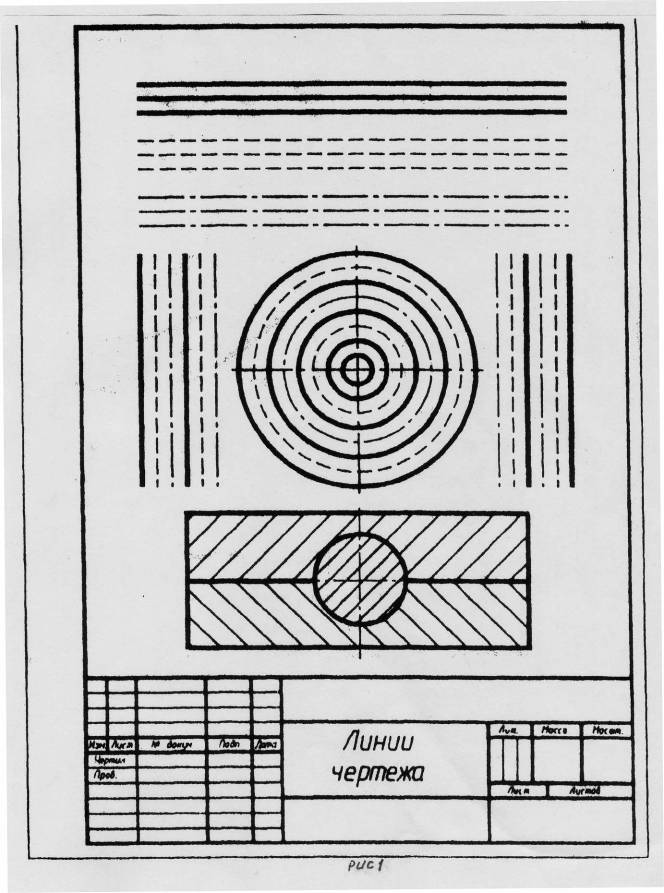

Графическая работа №1 « Линии чертежа»
Цель задания:
- выполнить линии чертежа в соответствии с ГОСТ 2.303-68.;
Теоретические сведения
Методические указания:
На листе чертежной бумаги формата А3 вычертить линии, окружности, технические детали..
Нанести штриховку на изображение деталей
Размеры на чертеже не наносить.

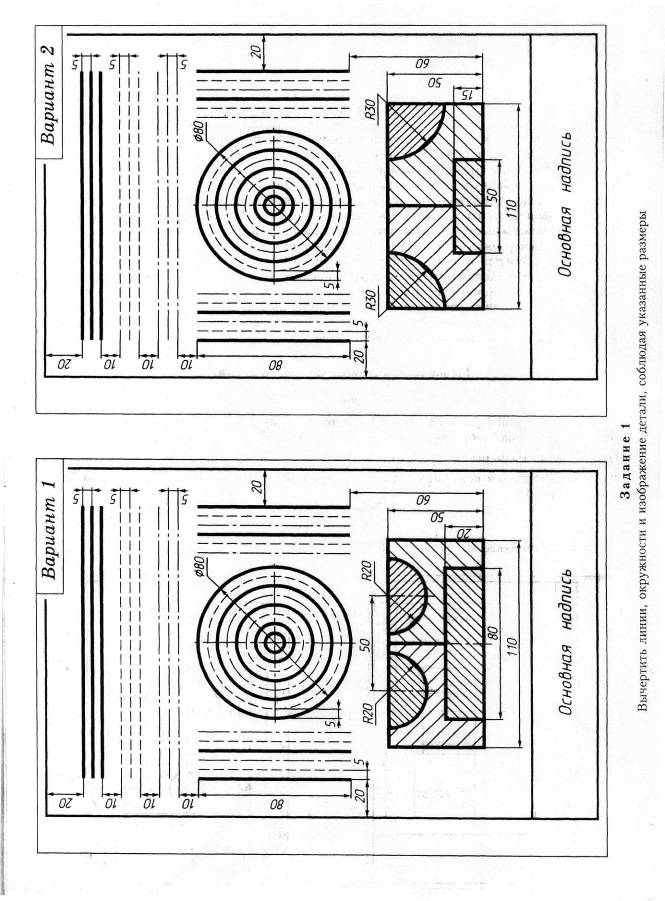

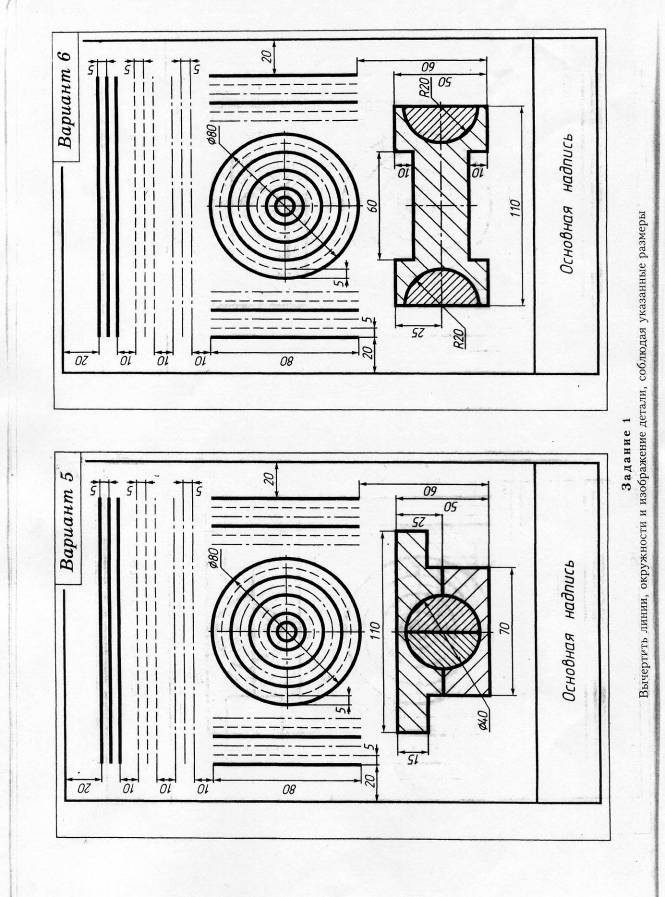

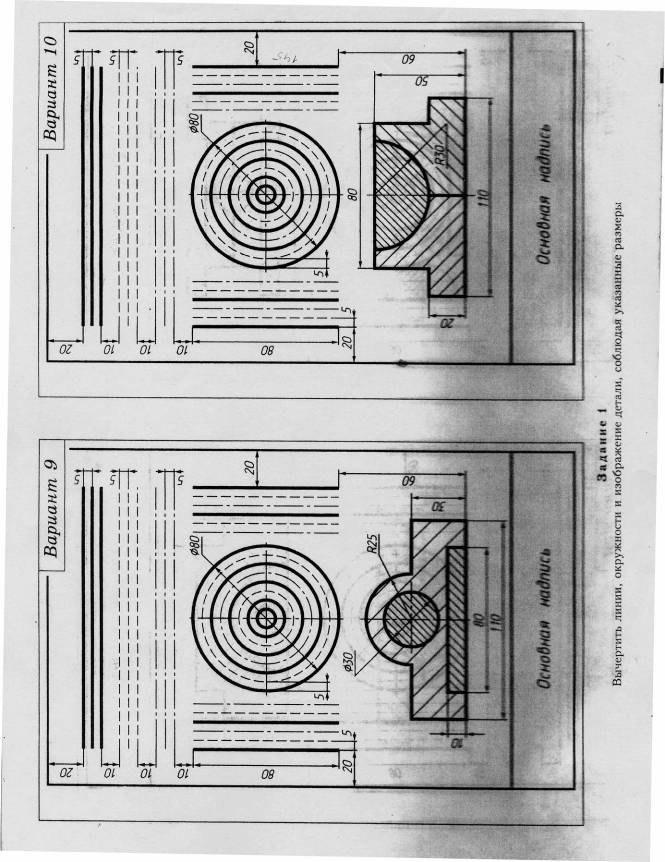

Линии чертежа выполнить согласно индивидуальным заданиям ( Гр.1.1-Гр.1.16). Поскольку размеры в заданиях не указаны, следует выбирать масштаб изображения так, чтобы удачно заполнить поле чертежа. Особое внимание обратить на толщину линий. Длину штрихов и расстояния между ними.
Графическая работа №2 Шрифты чертежные
Цель: написать буквы и тексты стандартным шрифтом, заполнить титульный лист графических работ.

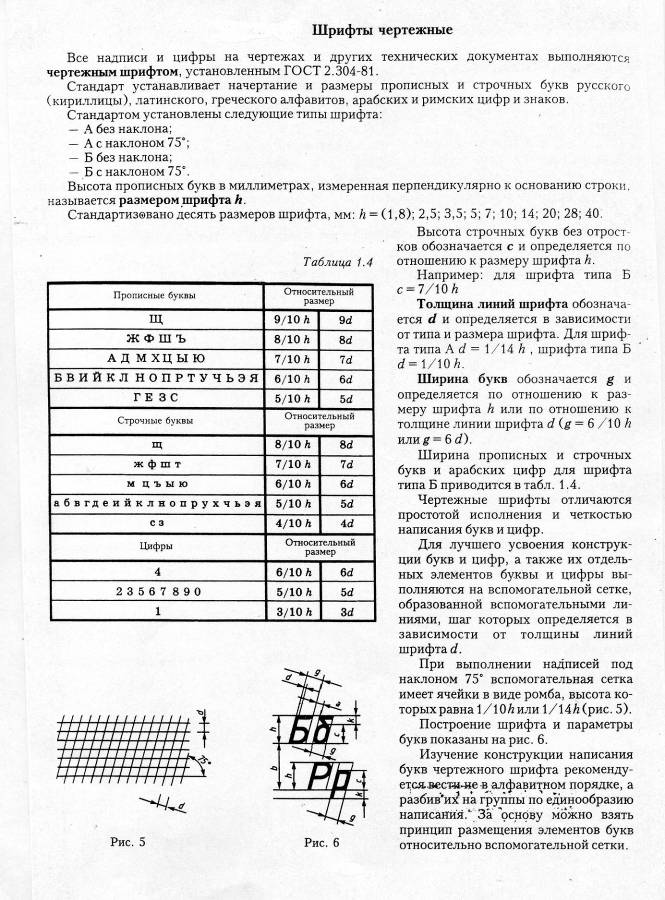

Все надписи и цифры на чертежах и других технических документах выполняются чертежным шрифтом, установленным ГОСТ 2.304 - 81. При выполнении задания необходимо начертить на листе чертежной бумаги упрощенную вспомогательную сетку.
Содержание работы:
На листе чертежной бумаги формата А3 написать чертежным шрифтом типа Б размером 10 прописные и строчные буквы русского алфавита, цифры, знаки диаметра, радиуса, квадрата с числами согласно условию задания.

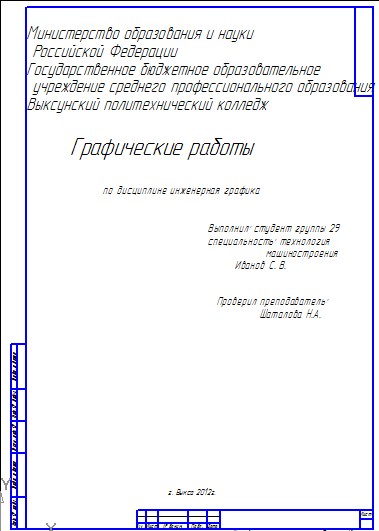

Образец выполнения титульного листа.
