14.4. Методы взрывных работ под водой
Метод шпуров. Заряды ВВ при этом методе помещают в цилиндрические углубления — шпуры глубиной до 4... 5 м, диаметром до 75 мм. На подводных работах шпуровым методом разрыхляют грунты и горные породы на глубину до 2 м, разбивают отдельные камни, мешающие судоходству, или взрывают скальные участки при снятии судов с мели. Шпур заполняют ВВ примерно на 2/3 его глубины. Боевик (часть заряда с электродетонатором или детонирующим шнуром) помещается сверху, донышко электродетонатора должно быть обращено в сторону заряда. Шпуровые заряды разрешается взрывать электрическим или бескапсюльным способами.
Метод накладных зарядов. Накладные (наружные) заряды размещают непосредственно на поверхности разрушаемого объекта. Эти заряды широко применяются для перебивания металлоконструкций, бетона, железобетона, рыхления скалистых пород грунтов, выделки траншей, съемки гребных винтов и на других видах водолазных работ. Этот метод является единственно возможным при перебивании металла, железобетона
и т. п., т. е. когда внутреннее размещение зарядов практически исключено.
Разновидностью накладных зарядов на подводных работах являются линейные и кольцевые кумулятивные заряды упрощенных конструкций для перебивания стальных листов по заданному направлению и для выбивания в стальных листах круглых отверстий диаметром порядка 200 . . . 250 мм. Наибольшая толщина перебиваемых листов 30 мм. Применение этих зарядов позволяет уменьшить массу зарядов примерно в 4 раза по сравнению с обычными. Заряды изготавливаются из шашек массой 75, 200 или 400 г. Собираются они на металлической трубке, длина которой должна быть примерно равна длине заряда (как линейного, так и кольцевого). Концы трубки герметически закрывают пробками на мастике. Трубки помещают в сделанные в шашках выемки и закрепляют нитками.
14.5. Расчеты зарядов при проведении взрывных работ под водой

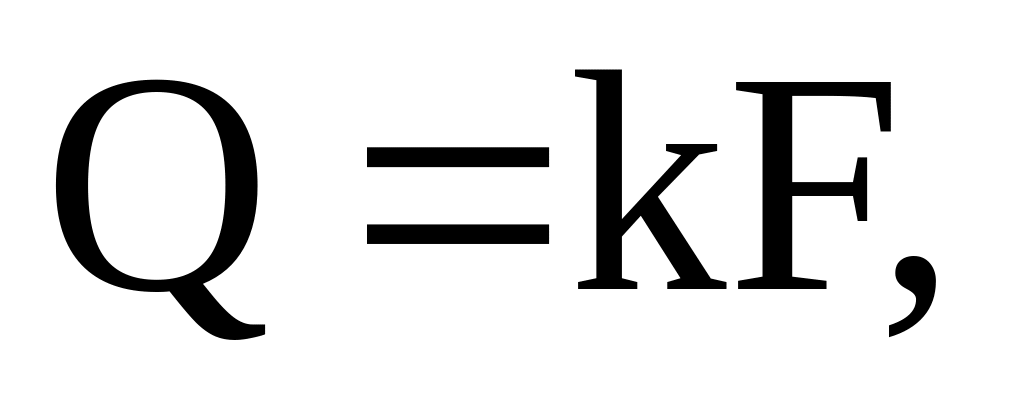

Перебивание стальных листов рассчитывают по формуле
где Q — масса зарядов нормальной мощности, г; k — коэффициент для стали, равный 25 ... 40; F — площадь поперечного сечения, см2. Наибольший эффект взрыва достигается, если заряд расположен с обеих сторон металлического элемента и взаимно сдвинут на 5.. 10 см. В этом случае сила взрыва обращена не на изгиб, а на срез.
14.6. Взрывание сооружений из кирпича, отдельных камней, бетона.
Для взрывания этих элементов заряды размещаются на поверхности или в шпурах. Шпуры бурят диаметром 30 ... 40 мм на глубину до 1 м.
Массу заряда при взрывании кирпича, камня и бетона сосредоточенными зарядами определяют по формуле Q = aβR3
а удлиненными зарядами по формуле Q = aβR2l
где R — необходимый радиус разрушения или толщина взрываемого элемента, м;
a — коэффициент прочности материала (кладка из бутового камня на цементном растворе — 1,4; бетон опор мостов и гидротехнических сооружений — 1,5 ... 1,8);
β - коэффициент забивки и расположения заряда, при устройстве зарядов в рукавах, равный 2, а при накладных зарядах — 4,5; l — длина заряда, м.
