28) Можно ли по чертежу двух профильных прямых в системе плоскостей проекций V и н определить, параллельны ли между собой эти прямые?

V- главная(фронтальная) плоскость, H- горизонтальная плоскость.

Профильные прямые, параллельные между собой, будут проецироваться на плоскость V как 2 точки, а на плоскость H как 2 прямые параллельные линии пересечения горизонтальной и профильной плоскости, которые будут параллельны между собой или сливаться в одну прямую.

В случае если они пересекаются, то будут спроецированы на фронтальную плоскость как одна прямая перпендикулярная оси на пересечении V и H.

Если прямые скрещивающиеся, то они будут спроецированы на фронтальную плоскость, либо как точка и прямая перпендикулярная линии на пересечении V и H, либо как 2 таких прямых.

29) Способы задания плоскости на чертежах в системе проекций. Какие признаки опреде­ляют на чертеже характерные частные положения плоскости относительно плоскостей про­екций? Как они называются?

В отличие от линии, плоскость на комплексном чертеже не может быть задана своими проекциями. Плоскость считается беспредельной, неограниченной, а поэтому проекции её точек на P₁ и P₂ займут всё поле чертежа.

• Тремя точками, не лежащими на одной прямой;

• Прямой и точкой, ей не принадлежащей;

• Двумя пересекающимися прямыми;

• Двумя параллельными прямыми.

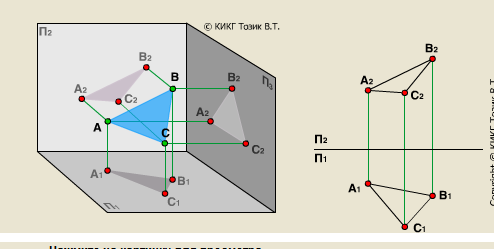

Плоскость относительно плоскостей проекций может занимать общее и частное положение: Плоскость общего положения - плоскость не перпендикулярная ни к одной из плоскостей проекций. Спроецируем точки А, В, С на все три плоскости проекций, и получим ортогональные проекции плоскости, заданной треугольником АВС. Каждая проекция плоскости АВС, есть треугольник.

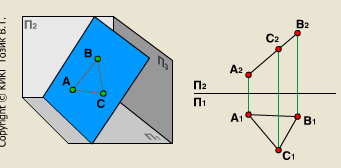

Плоскость частного положения - плоскость проходящая через проецирующие прямые, т.е. перпендикулярная к одной или одновременно к двум основным плоскостям проекций. Если плоскость перпендикулярна только к одной плоскости проекций, то она называется проецирующей плоскостью. Существует три вида проецирующих плоскостей:

1. Горизонтально-проецирующая плоскость - перпендикулярна к П1. И поэтому проецируется на нее как прямая.

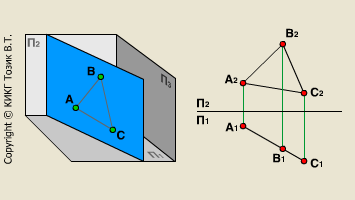

2 . Фронтально-проецирующая плоскость - перпендикулярна к П2. И поэтому проецируется на нее как прямая.

3. Профильно-проецирующая плоскость - перпендикулярна к П3. И поэтому проецируется на нее как прямая. На обычном ортогональном чертеже, когда плоскость П3 не используется, профильно-проецирующая плоскость выглядит как плоскость общего положения.

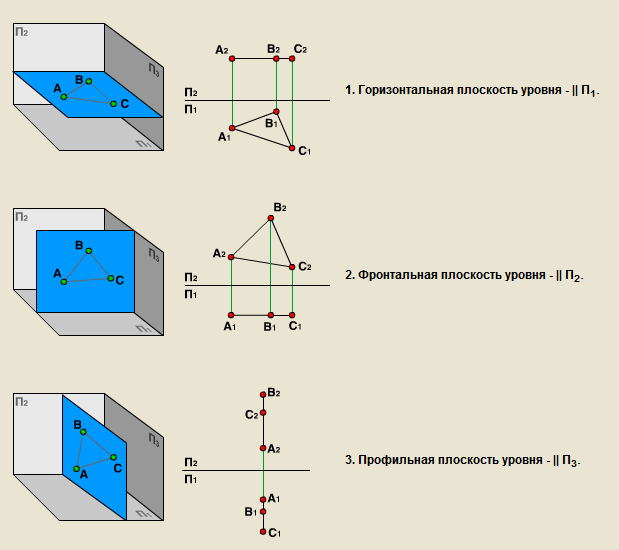

Если плоскость перпендикулярна к двум плоскостям проекций, то она называется плоскостью уровня. Следовательно, плоскость уровня всегда параллельна одной из плоскостей проекций. Существует три вида плоскостей уровня:

30) Какие прямые называются фронталями, горизонталями и профильными и каковы их отличительные признаки на чертеже?

Прямые уровня - это прямые, принадлежащие плоскости и параллельные какой - либо плоскости проекций. Эти прямые называют прямыми уровня, так как они принадлежат плоскости уровня. Существует три вида прямых уровня:

h - горизонталь плоскости - прямая принадлежащая данной плоскости и || П1;

f - фронталь плоскости - прямая принадлежащая данной плоскости и || П2;

w - профильная прямая плоскости - прямая принадлежащая данной плоскости и || П3.

Рассмотрим построение прямой уровня на примере горизонтали. Возьмем плоскость ABC общего положения. Искомая прямая параллельна плоскости П1 а это значит, что ее проекция на П2 будет горизонтальной линией. Нарисуем эту проекцию в любом месте. В любом потому, что горизонталей у плоскости бесконечное количество, а нам не имеет значения, какую из них строить. Найдем точки пересечения K2 и L2 со сторонами треугольника ABC. Опустив линии связи находим вторые проекции K1 и L1 и достраиваем вторую проекцию горизонтали.

Прямая, принадлежащая плоскости и перпендикулярная к горизонтали, фронтали или профильной прямой, называется линией наибольшего наклона плоскости к плоскости проекций П1, П2 или П3. Линию наибольшего наклона к плоскости проекций П1 называют линией наибольшего ската.

На этом рисунке горизонталь a || П1 принадлежит плоскости ABC. Прямая b a тоже лежит в плоскости ABC. Прямая b является линией наибольшего наклона к плоскости П1. Угол a - угол наклона плоскости ABC к П1.

Прямые уровня и линии наибольшего наклона плоскости к плоскости проекций называют главными линиями плоскости.

31) Проецирование на одну, две и три плоскости проекций. Техника получения проекций изделия на чертеже

32)  Что собой представляет комплексный чертёж? Как его получают?

Комплексный чертеж представляет собой изображение предмета на нескольких совмещенных плоскостях. Комплексный чертеж – это изображение на одной плоскости нескольких взаимосвязанных прямоугольных проекций предмета, полученное после определенного совмещения плоскостей проекций с плоскостью чертежа.

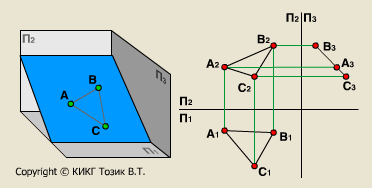

Для образования комплексного чертежа горизонтальную плоскость проекций П1 вращением вниз вокруг оси X, а профильную плоскость проекций П3 вращением вправо вокруг оси Z совмещают с фронтальной плоскостью проекций П2. В результате такого совмещения образуется трехпроекционный комплексный чертеж, например точки А, с осями X, Y, Z .

33) Виды на чертеже. Что собой они представляют? Сколько видов необходимо предста­вить на чертеже, чтобы дать полное представление о форме и размерах объекта проециро­вания?

Вид — это изображение обращенной к наблюдателю видимой части поверхности предмета.

1. Вид спереди — главный вид (размещается на месте фронтальной проекции). 2. Вид сверху (под главным видом) размещается на месте горизонтальной проекции. 3. Вид слева (располагается справа от главного вида). 4. Вид справа (размещается слева от главного вида). 5. Вид снизу (находится над главным видом). 6. Вид сзади (размещается справа от вида слева). Названия видов на чертежах не надписывают.

Количество видов на чертеже должно выбираться минимальным, но достаточным для того, чтобы понять форму изображенного объекта.

34) Плоскости проекций и виды. Как они взаимосвязаны?

 За основные плоскости проекций принимают шесть граней куба.

Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.

35) Типы линий на чертежах. Назначение и применение основных линий обводки элемен­тов чертежа.

Сплошная толстая основная — применяется для выполнения линий видимого контура, линий контура сечений.

Сплошная тонкая линия предназначается для нанесения размерных и выносных линий, нанесения штриховки

Сплошная волнистая линия применяется для изображения линии обрыва

Сплошная тонкая с изломом. Этой линией изображают длинные линии обрыва

Штриховая линия используется для изображения линий невидимого контура

Разомкнутая линия предназначается для изображения места секущей плоскости при построении сечений и разрезов.

Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий

36) В каких пределах следует назначать толщину сплошной основной линии и на каком ос­новании это определяется?

Толщина сплошной основной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа

37) Каковы соотношения толщин других линий чертежа по сравнению с толщиной видимо­го контура детали? На основании каких правил они устанавливаются?

Толщина сплошных тонких линий , штрихпунктирных тонких линий, штриховых линий, сплошных волнистых линий берётся в 2-3 раза тоньше основных линий

Толщина разомкнутой линии выбирается в пределах от S до 11/2S.

 в зависимости от величины и сложности изображения, а также от формата чертежа

38) Что собой представляют масштабы чертежей? Для чего они применяются? На каких принципах и по каким правилам выбирают масштабы?

Масштаб- это отношение размеров изображенного на чертеже предмета к его действительным размерам.

При выборе масштаба следует руководствоваться прежде всего удобством пользования чертежом.

Применяется для увеличения или уменьшения изображения предмета на чертеже.

39) Какие геометрические тела называют многогранниками? Основные виды многогранни­ков. Получение проекций многогранников.

Многогранник — поверхность, составленная из многоугольников, которые ограничивают некоторое геометрическое тело.

Пирамида, Призма, Параллелограмм, Октаэдр, Додекаэдр, Тетраэдр

Построение проекций многогранников сводится к построению проекций точек(вершин)

40) Порядок построения прямоугольных проекций правильной прямой призмы (на приме­ре).

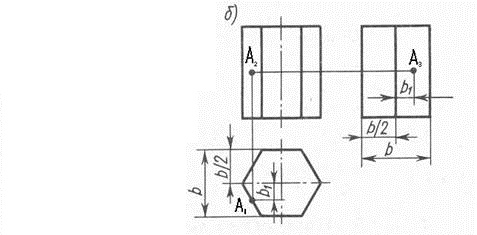

Построение прямоугольных проекций правильной шестиугольной призмы начинают с вычерчивания вида сверху, который представляет собой правильный шестиугольник. На главном виде средняя грань изображается в натуральную величину, а ширина боковых искажена. На виде сбоку грани изображаются искаженными по размерам. Размеры правильной шестиугольной призмы определяют ее высотой и шириной, равной удвоенной длине стороны основания
