2. Джерела електричного сигналу
Джерело
постійної напруги.
У ньому задається напруга. Одиниця
виміру - Вольт.
Діапазони вимірювань:
U max=9,(9)*10^1210^-12 – 10^18 ;
U min=0 В;
∆U=10^-12 В;
Rvn=10^-12 – 10^18 Ом;
Джерело
постійного
струму.
У
ньому задається значення сили постійного
струму. Одиниця виміру: Ампер.
Діапазони вимірювань:
I max=9,(9)*10^12 A;
I min=0 A;
∆I=10^-12;
Rвн=10^-12 – 10^18;
Джерело
змінного струму.
У ньому задається ефективне значення
струму, його частота і фаза. Одиниці
виміру: Ампер, Герц, Градус.
Діапазони вимірювань:
U max=9,(9)*10^12 В;
U min=0 В;
∆U=10^-13 В;
ν max=9,(9)*10^15 Гц;
ν min=10^-8 Гц;
∆ν=10^-8 Гц;
w max=9,(9)*10^8°;
w min=0°;
∆w=10^-7°;
Rvn=10^-12 – 10^18;
Джерело
змінної напруги.
У ньому задається ефективне значення
напруги, її частота і фаза. Одиниці
виміру: Вольт, Герц, Градус.
Діапазони вимірювань:
U max=9,(9)*10^12 В;
U min=0 В;
∆U=10^-12 В;
ν max=9,(9)*10^15 Гц;
ν min=1 Гц;
w max=9,(9)*10^8°;
w min=0°;
∆w=10^-7°;
Rvn=10^-12 – 10^18;

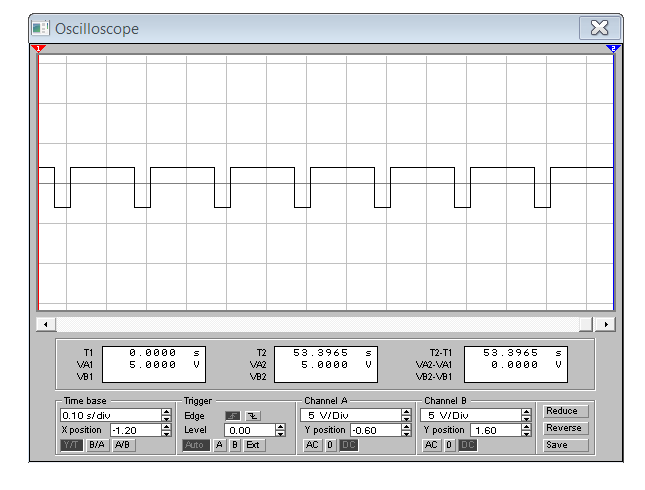

Генератор
однополярних прямокутних імпульсів.
У ньому задаються його амплітуда,
частота, коефіцієнт заповнення. Одиниці
виміру: Вольт, Герц, Відсоток. При значенні
коефіцієнта заповнення в 50% (тривалість
імпульсу дорівнює половині періоду)
періодична імпульсна послідовність
називається меандром.
Ідеальний
генератор амплітудно - модульованих
коливань
(AM),
параметри задають за допомогою діалогового
вікна. У ньому задається напруга та
частота несучої, коефіцієнт і частота
модуляції. Одиниці виміру: Вольт, Герц.
Діапазони вимірювань:
Несуча частота max=9,(9)*10^12 Гц;
Несуча частота min=10^-12 Гц;
Несуча амплітуда max=9,9*10^15 В;
Несуча амплітуда min=10^-9 В;
Індекс модуляції max=9,(9)*10^8;
Індекс модуляції min =10^-7;
Модулююча частота коливання max=9,9*10^15;
Модулююча частота коливання min=10^-9;
Ідеальний
генератор частотно-модульованих коливань
(BM),
генерує частотно-модульовані хвилі.
Вихідний сигнал може бути як джерелом
напруги так і джерелом струму.
Діапазони вимірювань:
Несуча частота max=9,(9)*10^12 Гц;
Несуча частота min=10^-12 Гц;
Несуча амплітуда max=9,9*10^15 В;
Несуча амплітуда min=10^-9 В;
Індекс модуляції max=9,(9)*10^8;
Індекс модуляції min=10^-7;
Модуляційна частота max=9,9*10^15;
Модуляційна частота min=10^-9;
Функціональний генератор. Джерело напруги, яке видає аналогові сигнали в синусоїдальній, прямокутній і трикутній формі. Можна змінювати частоту сигналу, тривалість, амплітуду і зсув відносно нуля. Частота функціонального генератора визначає число циклів, яке він генерує кожну секунду. Можна змінювати частоту від 1 Гц до 999 МГц. Установка тривалості змінює форму прямокутного і трикутного сигналів. Можна встановити тривалість від 1 до 99 відсотків.
Діапазони вимірювань:
частота max: 1 Гц;
частота min: 999 МГц;
тривалість max: 1 %;
тривалість min: 99 %;
Резистор — елемент електричного кола, призначений для використання його електричного опору. Основною характеристикою резистора є величина його електричного опору.
