8. Експерементальна перевірка закону Ома
1.(Для
реальних приладів) За законом Ома маємо
8,918439
(кОм).
2.(Для
ідеальних приладів) За законом Ома маємо
(кОм).
Отже
закон Ома справджується для будь-яких
різноманітностей електричних кіл.
Експерементально доведено, що
– виконується.

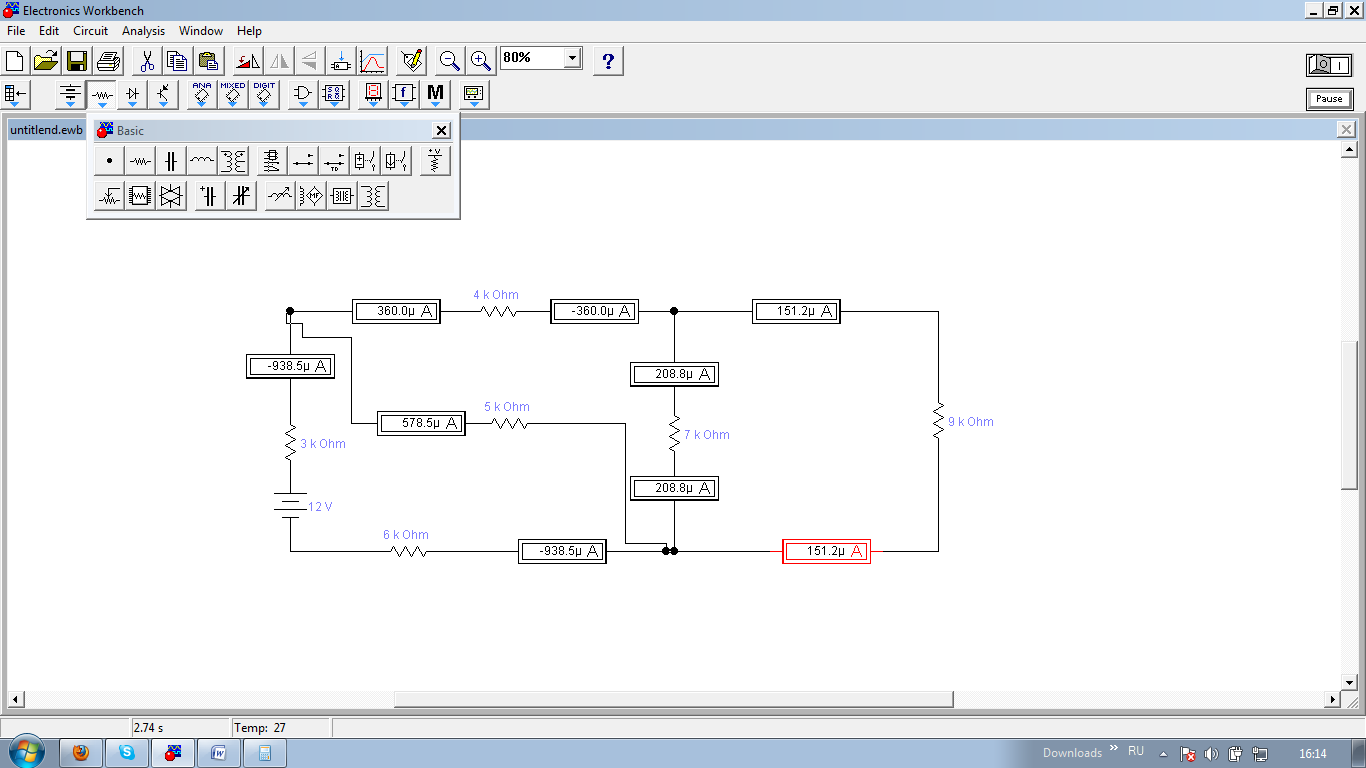

9. Експерементальна перевірка законів Кірхгофа.
В
А
С
Для ідеальних приладів:
1. Відносно точки А маємо
2. Відносно точки B маємо
3. Відносно точки C маємо
C
B
А

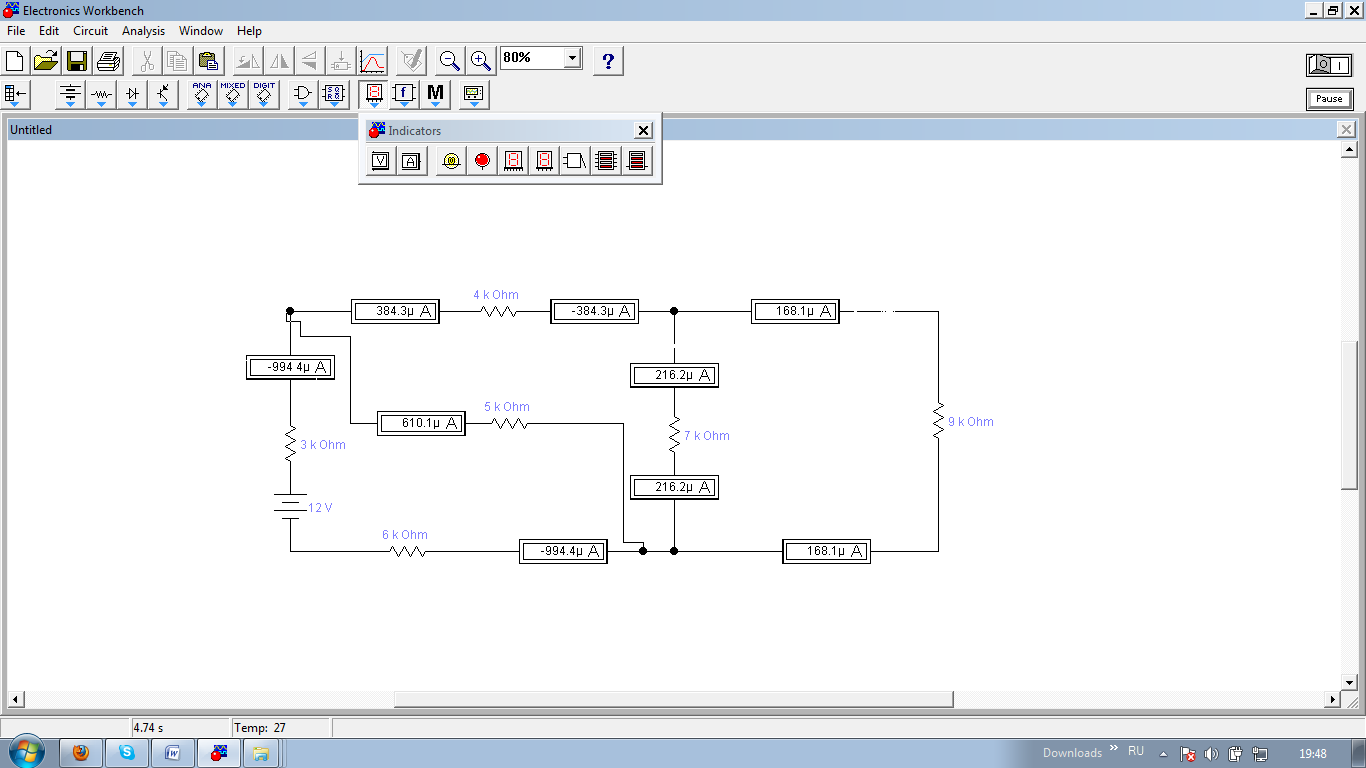

Для реальних приладів:
1. Відносно точки А маємо
2. Відносно точки B маємо
3. Відносно точки C маємо
Завдяки даному досліду було експерементально доведено перший закон Кіргофа. Який не залежить від реальних та ідеальних пристроїв.
9.2 Другий закон

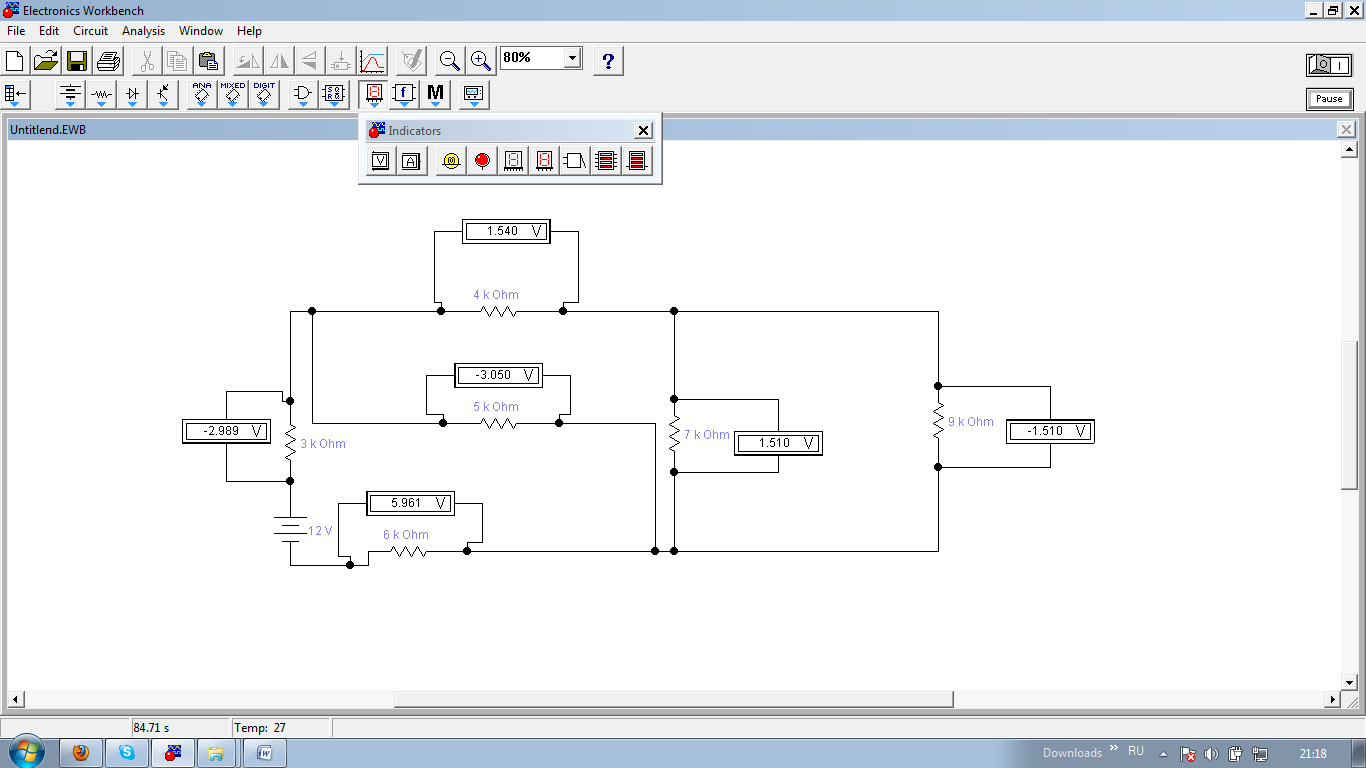

Випадок А.
F
D
E
А
C
B
1. Розглянемо контур (ABEA).
Сума напруг дорівнює нулю: 1.54+1.510-3.05=0
2. Розглянемо контур (BCDE).
Сума напруг дорівнює нулю: 1.51-1.51=0
3. Розглянемо контур (AEFA).
Сума напруг дорівнює: 2.989+3.050+5.961=12 V (Беремо по модулю, оскільки присутнє джерело).

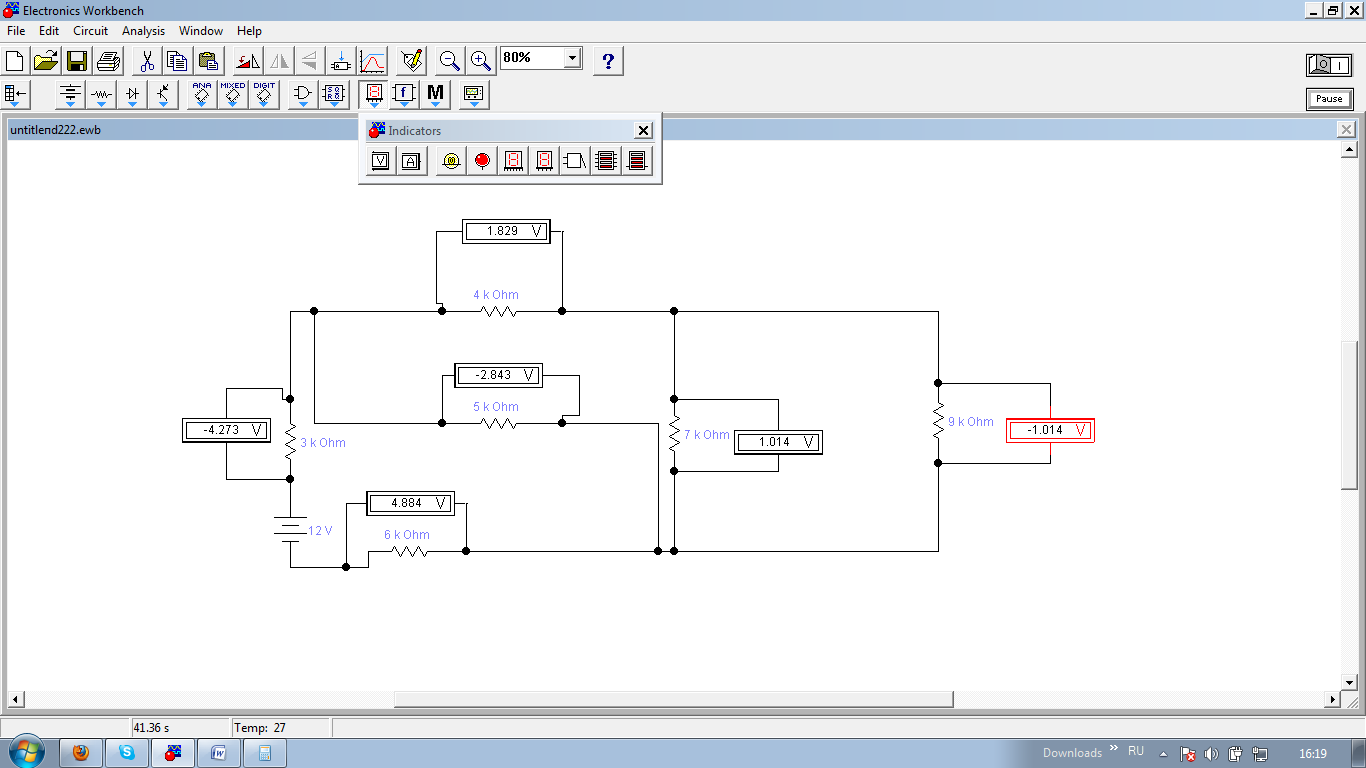

Випадок Б.
E
F
D
C
B
А
1. Розглянемо контур (ABEA).
Сума напруг дорівнює нулю: 1.829+1.014-2.843=0
2. Розглянемо контур (BCDE).
Сума напруг дорівнює нулю: 1.014-1.014=0
3. Розглянемо контур (AEFA).
Сума напруг дорівнює: 4.884+4.273+2.834=12 V (Беремо по модулю, оскільки присутнє джерело).
Отже, в ході даного експерименту, доведено другий закон Кіргофа. Згідно якого другий закон Кірхгофа встановлює зв'язок між сумою електрорушійних сил і сумою падінь напруги на резисторах замкненого контуру електричного кола.
1 0. Резонанс напруг
Характеристики: U = 2 В; Frequency= 5.71 Герц
C=3.1mF L=250mF R=2 Ohm
Hz
Ми знайшли частоту резонансу.
Частота, Гц |
Струм,мА |
1.21 |
50 |
1.77 |
78 |
2.72 |
139 |
4 |
302 |
5.76 |
994.5 |
8 |
300 |
9.676 |
193 |
13.3 |
115 |
17.21 |
80.01 |

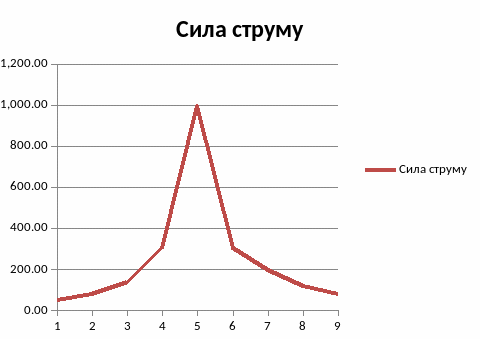

Маємо графік залежності сили струму від частоти:
З даного графіку видно, що резонанс напруг відбувається при частоті 5,76 Герц. Що й треба було довести з даного досліду.

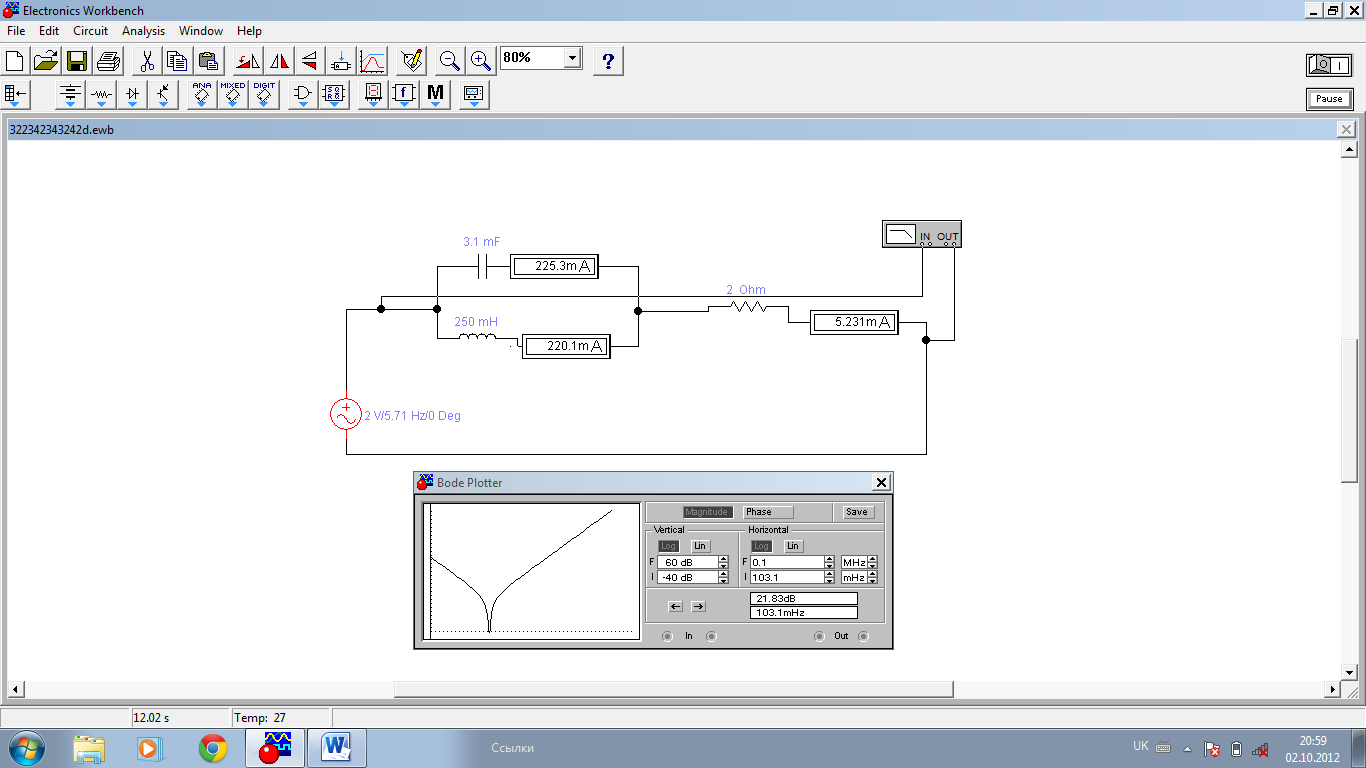

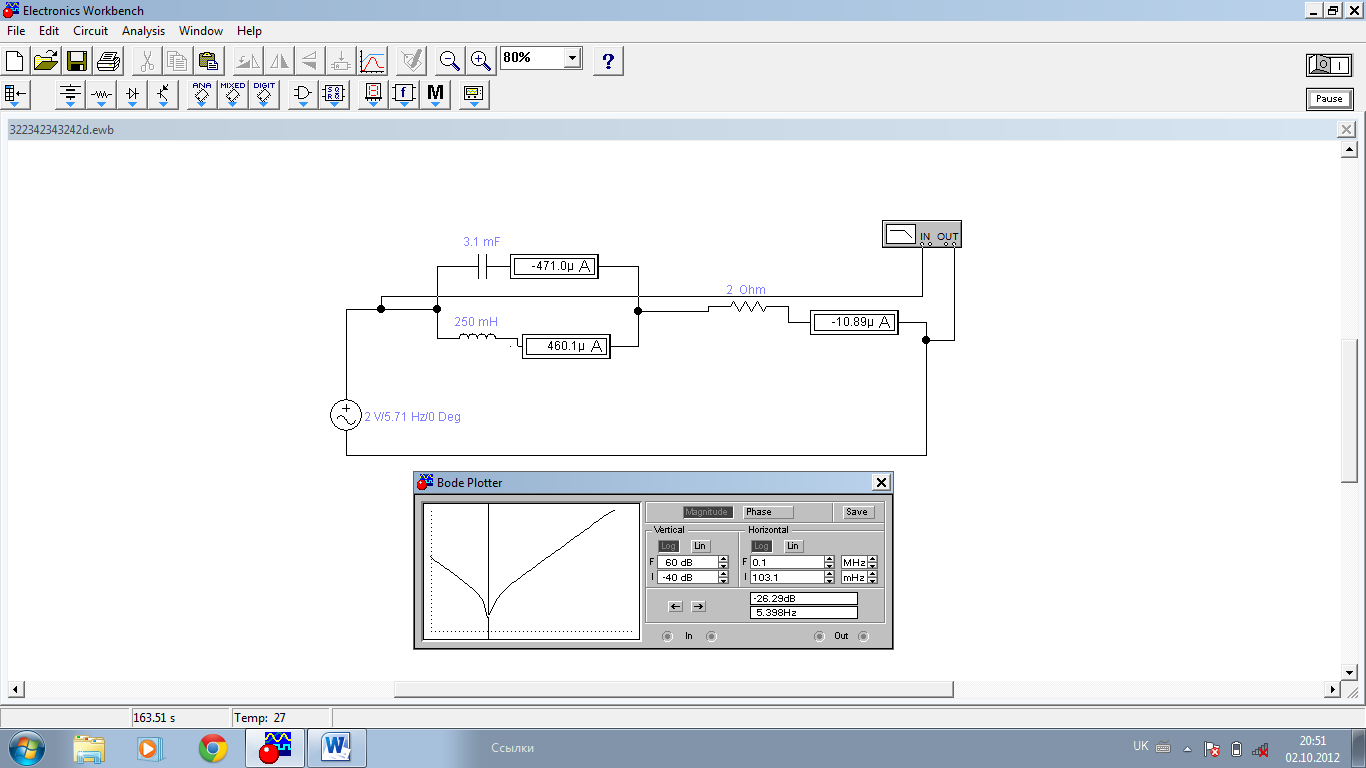

11. Резонанс струмів
Характеристики: U = 2 В; Frequency= 5.71 Герц
C=3.1mF L=250mF R=2 Ohm
Hz
Ми знайшли частоту резонансу.
Частота, Гц |
Струм,мА |
1.58 |
591 |
2.38 |
398.1 |
3.348 |
236.4 |
4.39 |
111.9 |
5.76 |
5.280 |
6.187 |
41 |
7.593 |
134 |
10 |
260 |
19.31 |
571.9 |

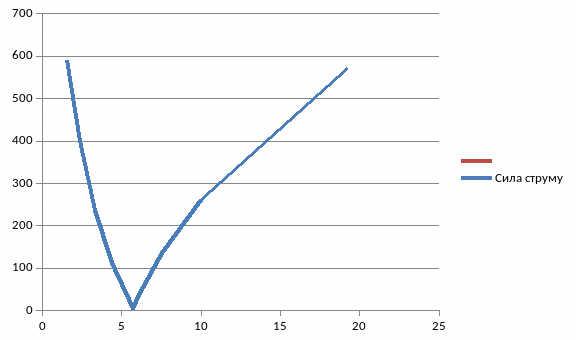

Маємо графік залежності сили струму від частоти:
З даного графіку видно, що резонанс струмів відбувається при частоті 5,76 Герц. Що й треба було довести з даного досліду.
Висновок:
Під час виконання даної лабораторної роботи з основ метрології ми навчилися працювати з різноманітними електронними приладами у програмі EWB. Освоїли інтерфейс даної програми та експериментально дослідили властивості джерел струмів та напруг, властивості вимірювальних приладів та їх застосування.
В даній лабораторній роботі було експериментально доведено закони Ома, дослідженно перший та другий закони Кірхгофа, вимірювання затухань в електричному колі. У всіх випадках були отримані позитивні результати, що дало можливість.
Навчились проводити вимірювання затухань. Провели виміри у резонансних колах для резонансів струму та напруги, визначили частоту резонансу та побудували відповідні графіки залежності сили струму від напруги.
