1.4 Напруги спеціальних форм
1.4.1 Дослідження напруги прямокутної форми.
Випадок А
Параметри приладів:
Функціональний генератор : частота 1Гц; шпаруватість 30%; амплітуда 10В
Резистор: 1 кОм.
А)
За графіком визначимо шпаруватість:
ϒ=
=303,1:1000=0,3031=30,31%
Випадок Б
Параметри приладів:
Функціональний генератор : частота 1Гц; шпаруватість 50%; амплітуда 10В
Резистор: 1 кОм.

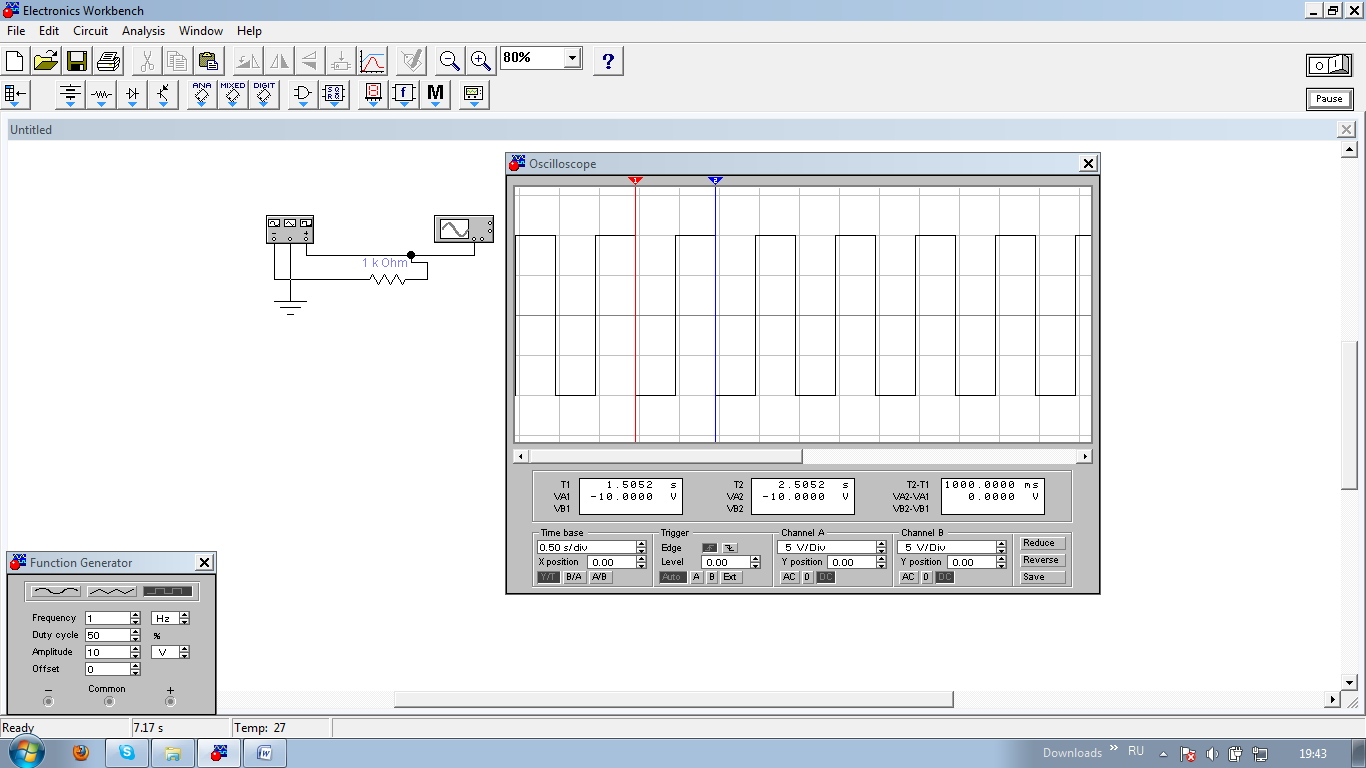

Б)
За графіком визначимо шпаруватість:
ϒ= =504:1000=0,504=50,4%

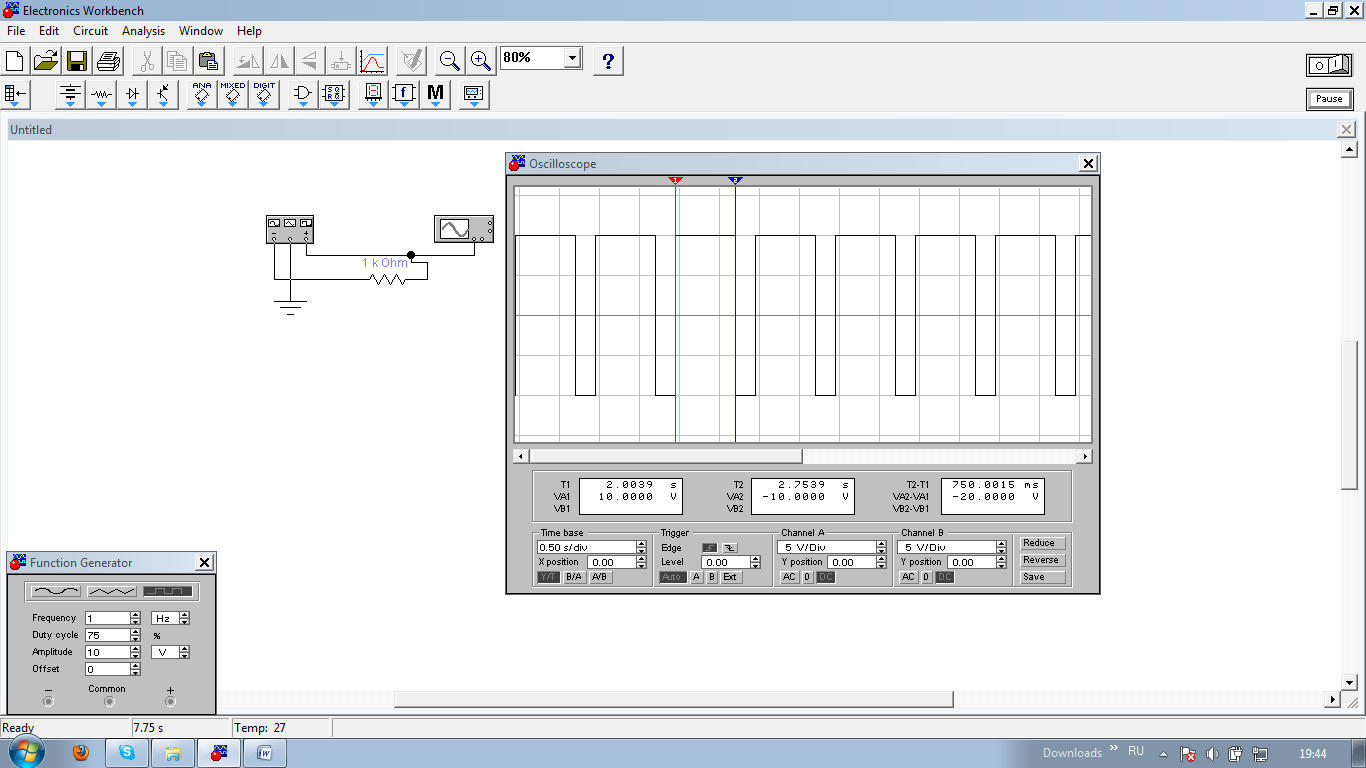

Випадок С
Параметри приладів:
Функціональний генератор : частота 1Гц; шпаруватість 75%; амплітуда 10В
Резистор: 1 кОм.

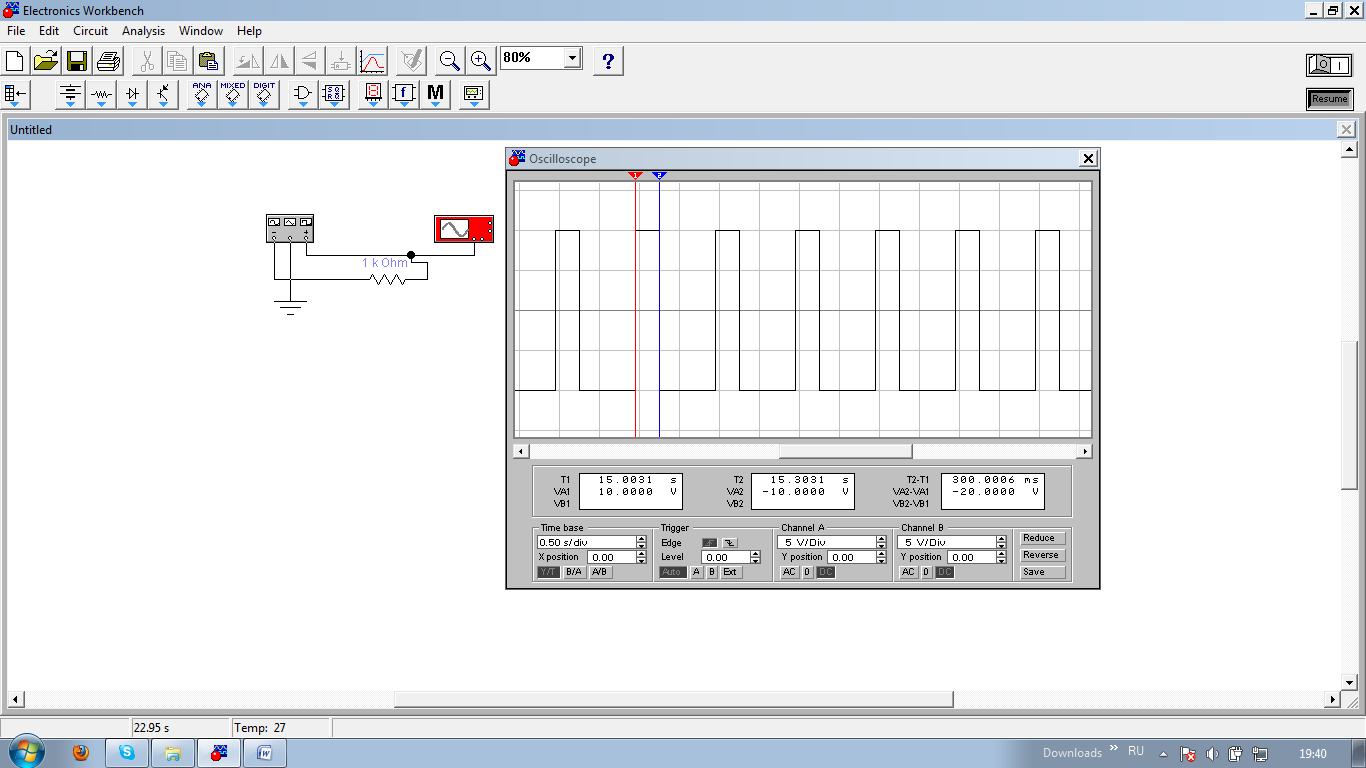

С)
За графіком визначимо шпаруватість:
ϒ= =753:1000=0,753=75,35%
1.4.2 Дослідження напруги трикутної форми
Випадок А
Параметри приладів:
Функціональний генератор : частота 1Гц; шпаруватість 30%; амплітуда 10В
Резистор: 1 кОм.

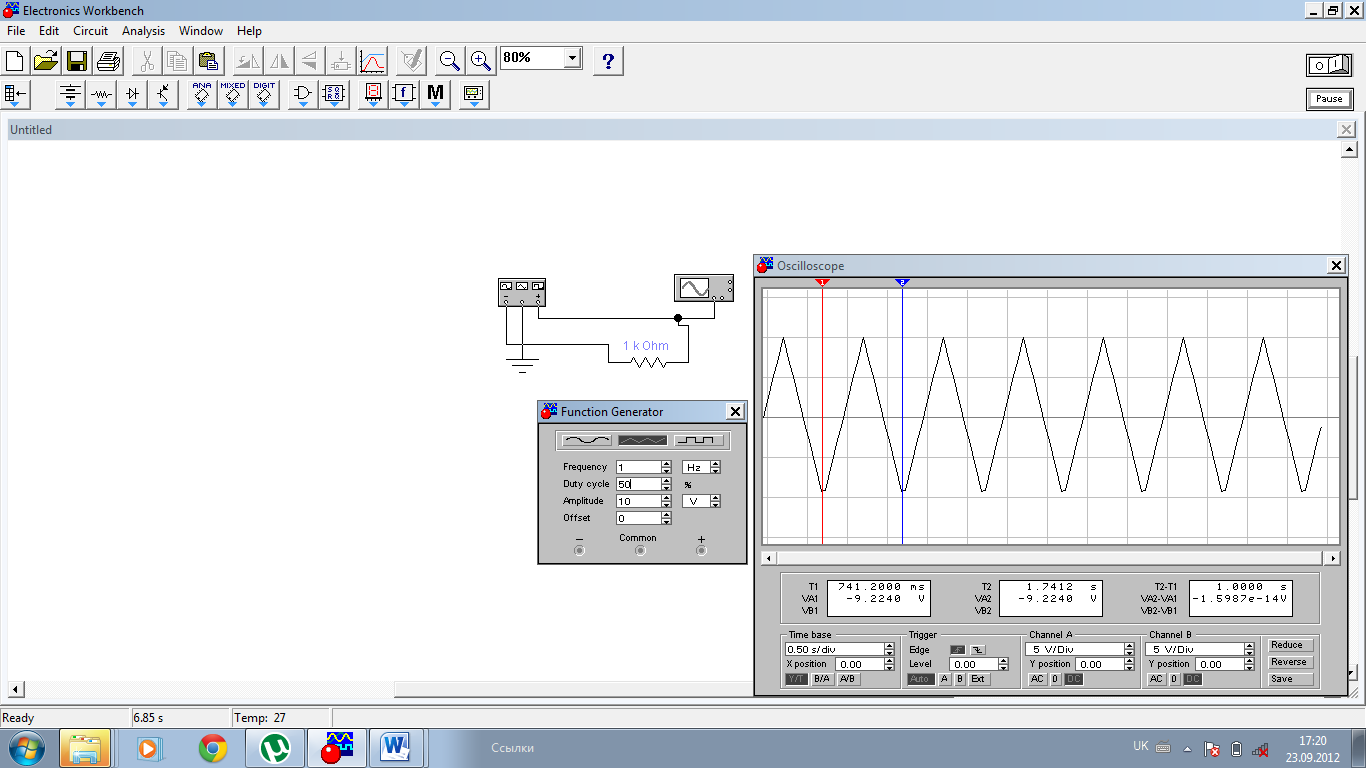

А)
За графіком визначимо шпаруватість:
ϒ= =310:1000=0,310=31%
Випадок Б
Параметри приладів:
Функціональний генератор : частота 1Гц; шпаруватість 50%; амплітуда 10В
Резистор: 1 кОм.
Б)
За графіком визначимо шпаруватість:
ϒ= =496,66:1000=0,49666=49,666%
Випадок С
Параметри приладів:
Функціональний генератор : частота 1Гц; шпаруватість 75%; амплітуда 10В
Резистор: 1 кОм.
С)
За графіком визначимо шпаруватість:
ϒ= =743,3:1000=0,7433=74,33%

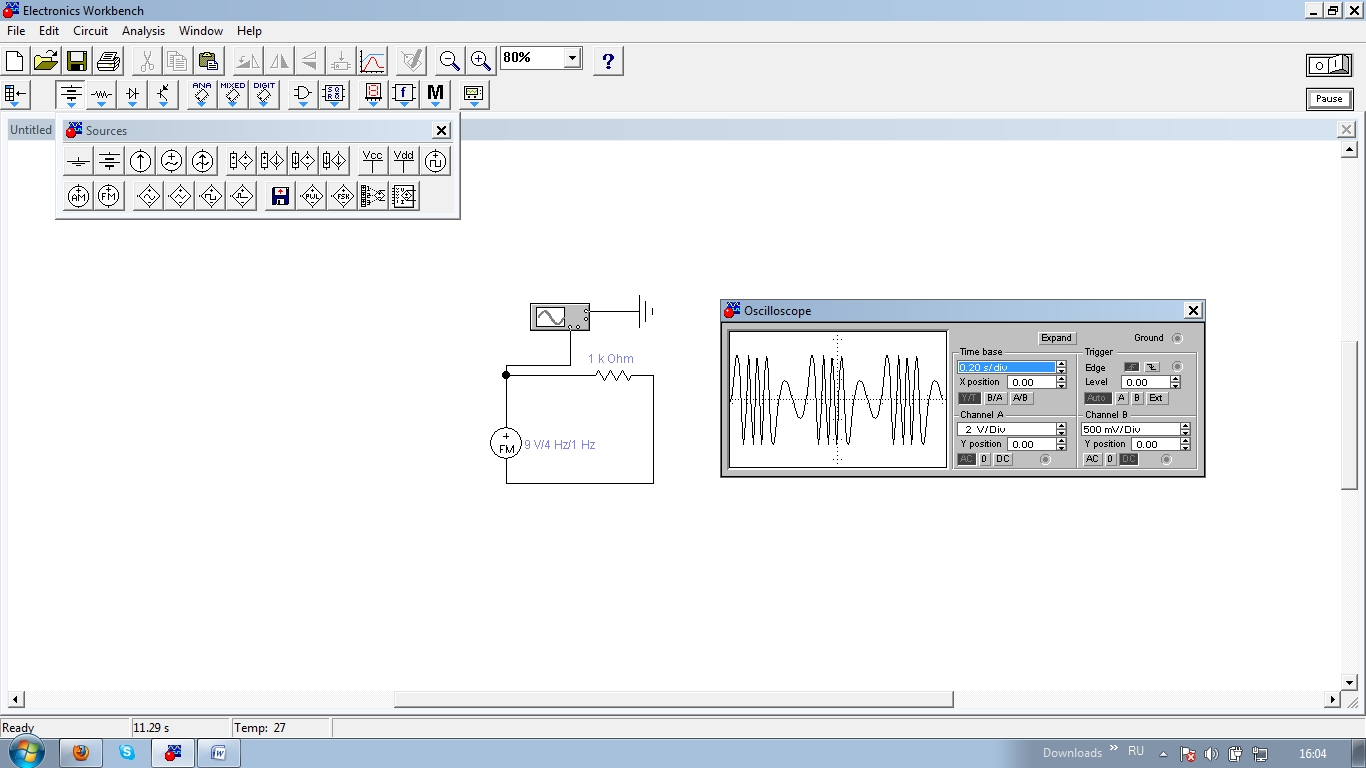

4. Модульована напруга
4.1 Амплітудна модуляція

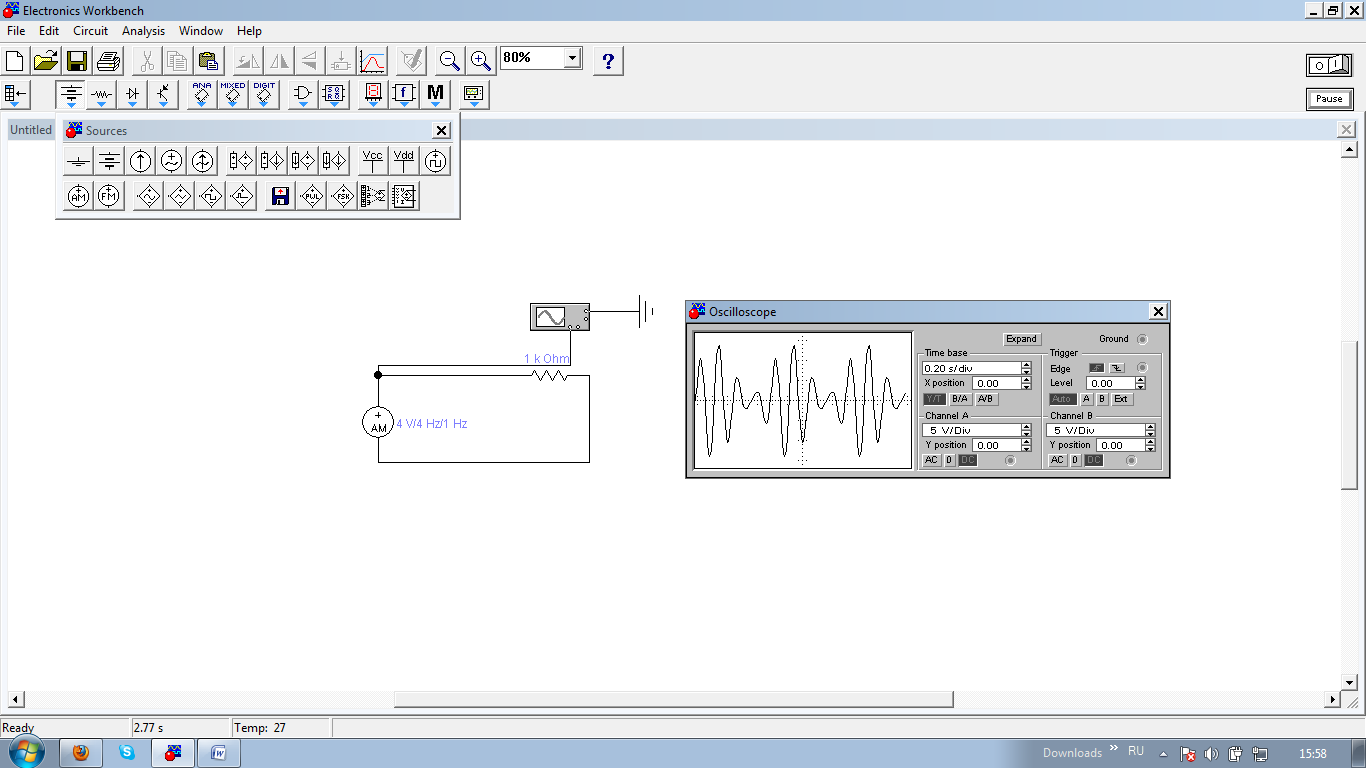

Випадок А.
Несуча амплітуда: 4 В;
Несуча частота: 4 Hz;
Індекс модуляції: 0.81;
Частота модуляції: 1 Hz;
Опір: 1 кОм.

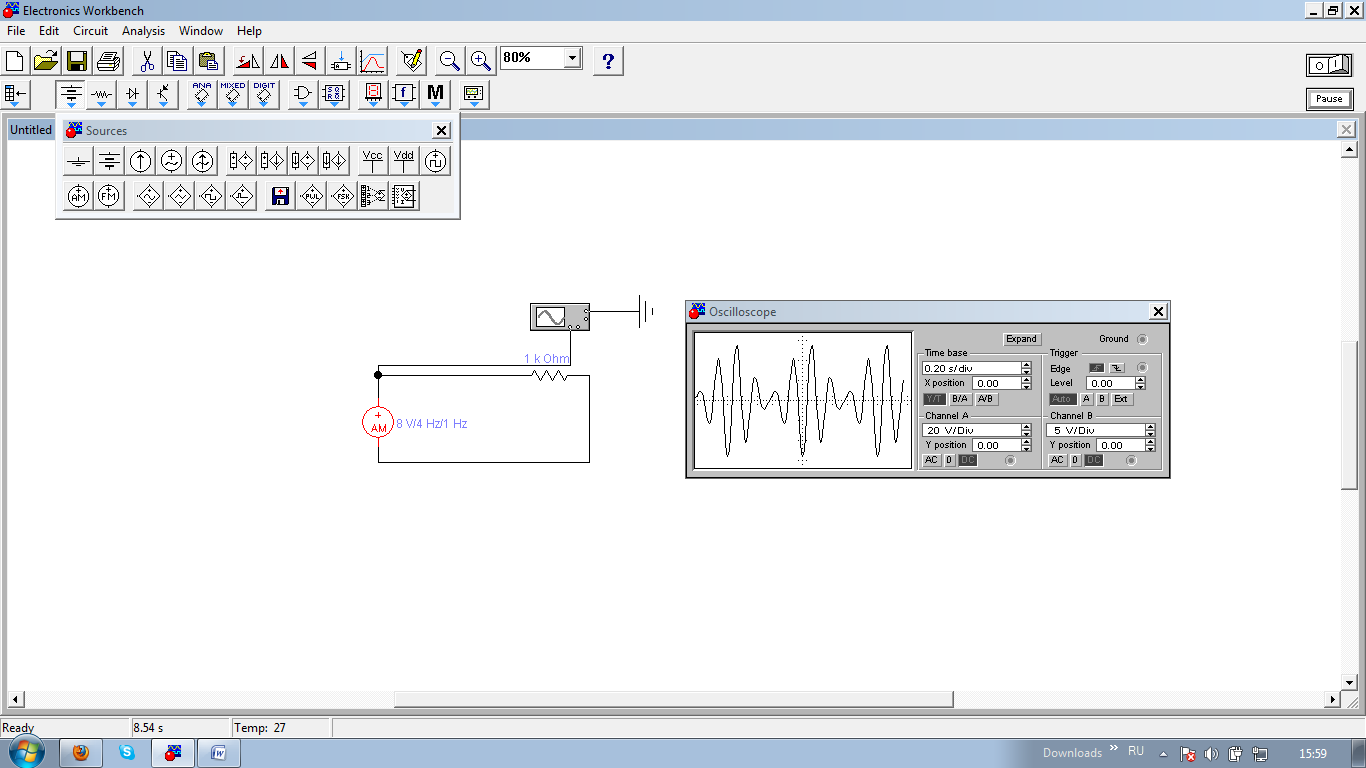

Випадок Б.
Несуча амплітуда: 8 В;
Несуча частота: 4 Hz;
Індекс модуляції: 0.80;
Частота модуляції: 1 Hz;
Опір: 1 кОм.

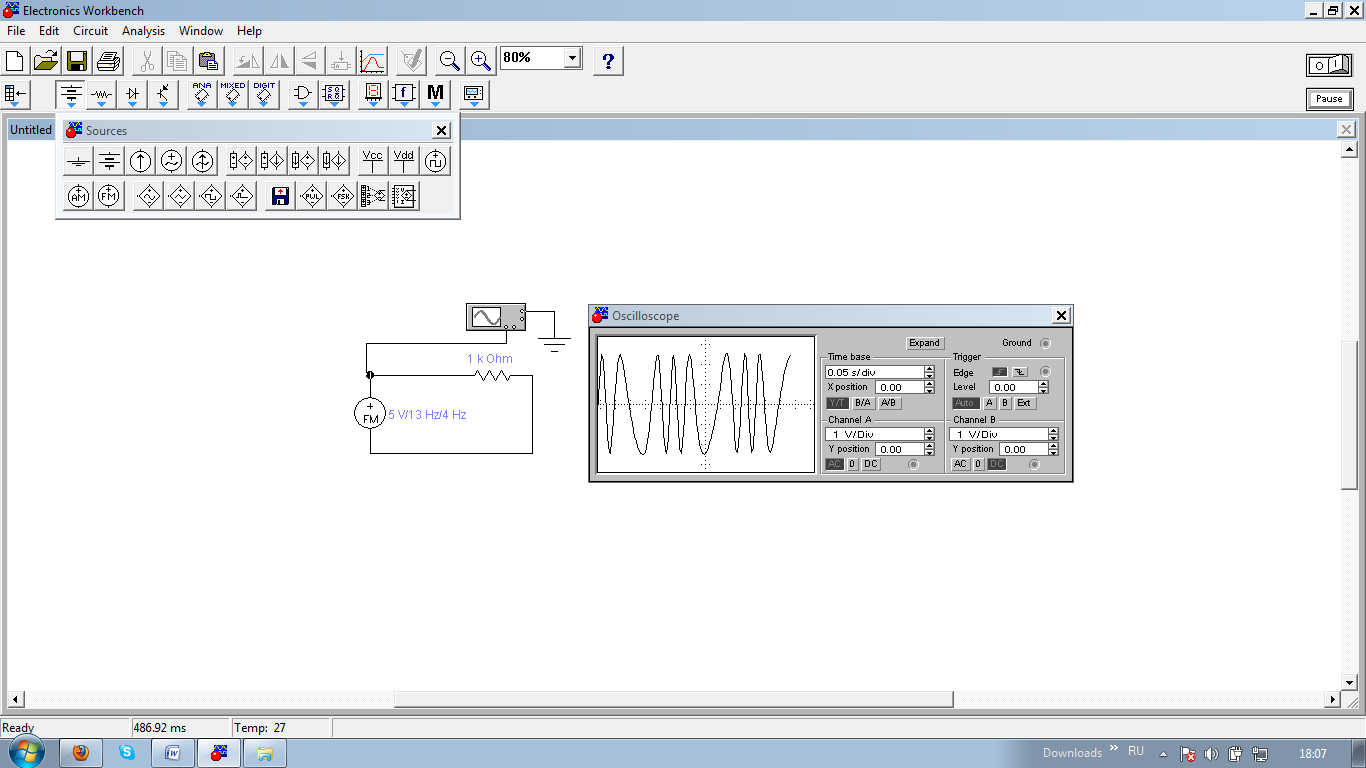

4.2 Частотна модуляція
Випадок А.
Максимальна амплітуда: 5 В;
Несуча частота: 13 Hz;
Індекс модуляції: 2;
Частота модуляції: 4 Hz;
Зсув: 0;
Випадок Б.
Максимальна амплітуда: 9 В;
Несуча частота: 4 Hz;
Індекс модуляції: 6;
Частота модуляції: 1 Hz;
Зсув: 0;

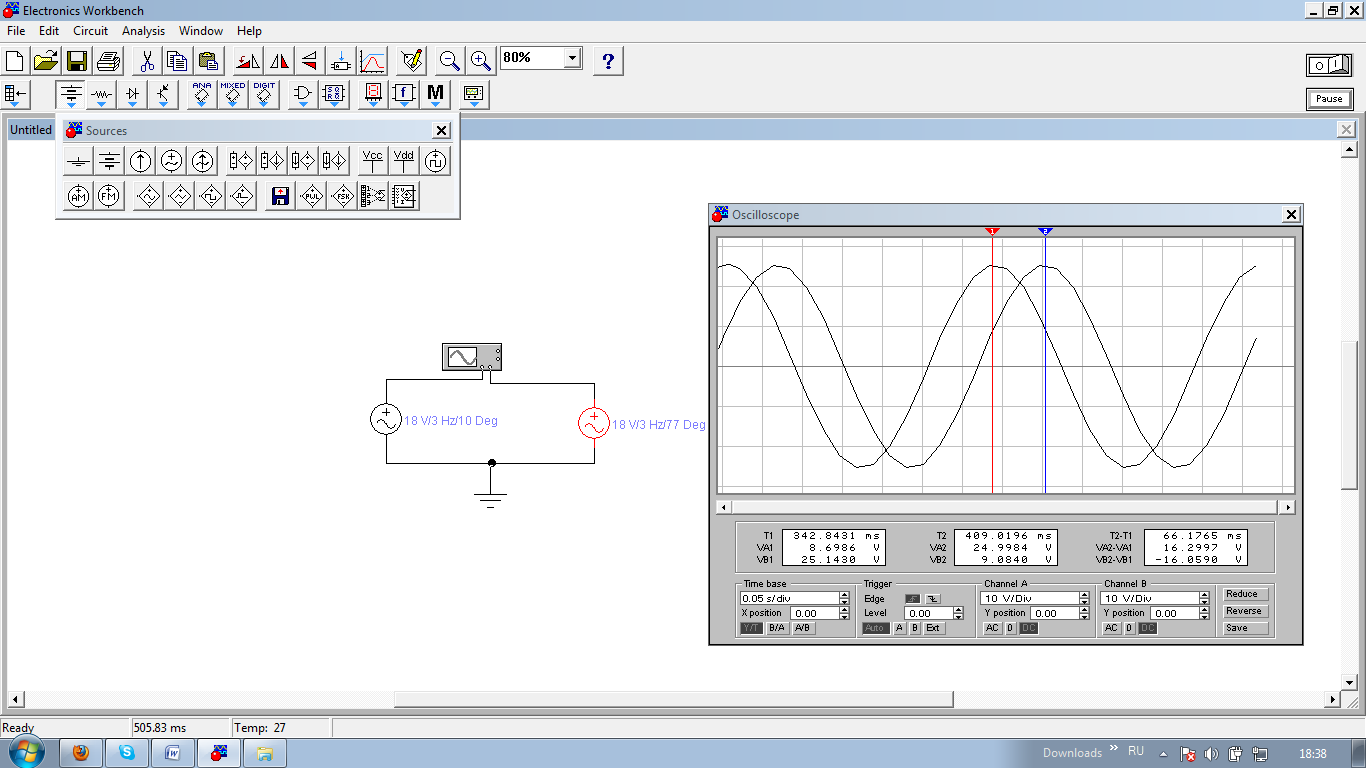

5. Гармонічні коливання
Перший генератор: Перший генератор:
Вольтаж: 18 В; Вольтаж: 18 В;
Частота: 3 Hz; Частота: 3 Hz;
Фаза: 10 рад; Фаза: 77 рад;
Зсув фаз за розрахунками: 67 рад.
Зсув фаз за графіком:
6,8 клітинок = 2*Pi радіан;
1,2 клітинка = x радіан;
Х=68,72 радіан.
Отже зсув фаз визначений за графіком майже співпадає з розрахунковим зсувом фаз. Дослід доведено.
6. Вимірювання опору

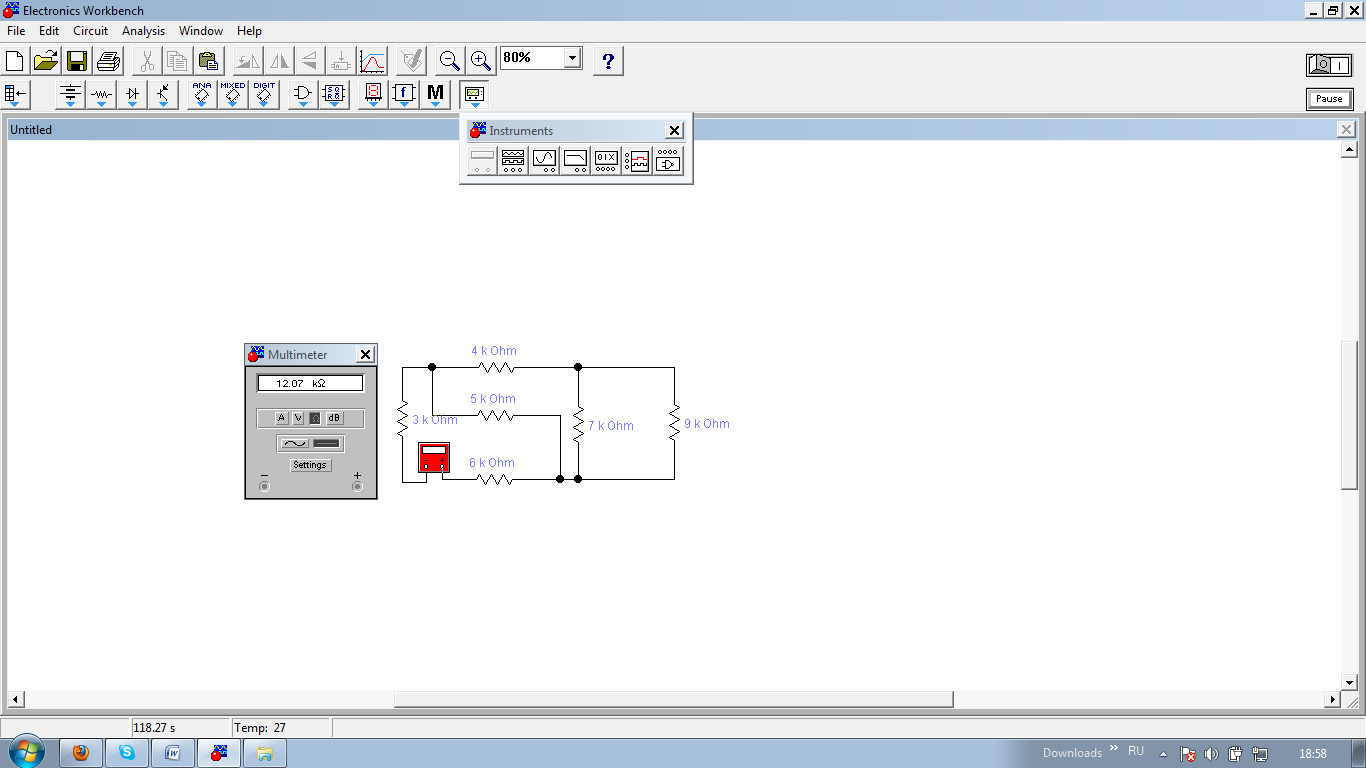

Розрахунковий опір (за мультиметром): 12.07 кОм;

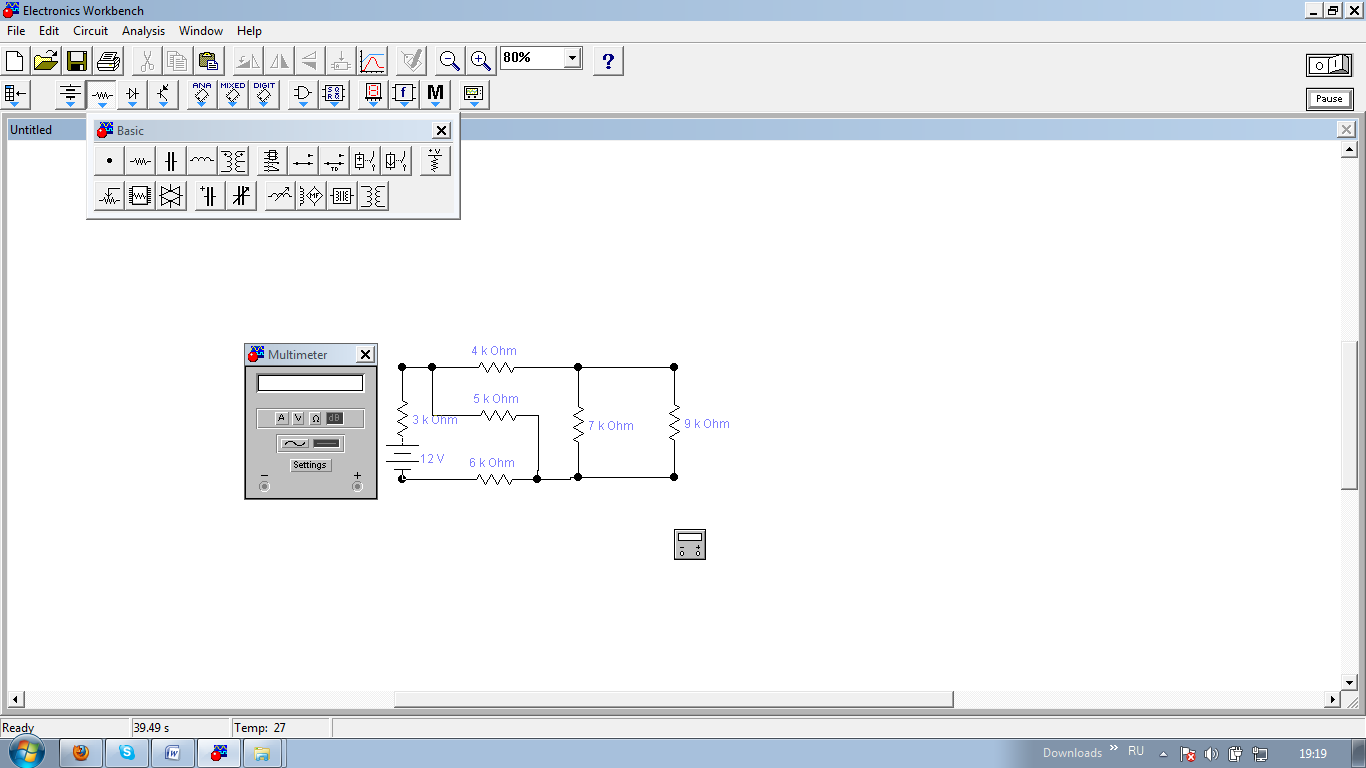

Еквівалентний опір (ручні розрахунки):
1)
2)
3)
2)
За результатами даного досліду видно, що еквівалентний опір дорівнює розрахунковому опору. Що й треба було довести.
7. Вимірювання затухання
F
E
D
C
B
А
Всі точки/Контрольна точка |
A |
B |
C |
D |
E |
F |
F |
9.68 |
3.598 |
3.598 |
-50.32 |
1 |
_____ |
A |
_____ |
3.73 |
3.73 |
19.1 |
9.682 |
9.682 |
