2.2 Мультиметр
3. Прилади для вимірювання електричного опору
Омметр - вимірювальний прилад безпосереднього відліку для визначення електричних активних (омічних) опорів. Зазвичай вимірювання проводиться по постійному струмі, однак, в деяких електронних омметрах можливе використання змінного струму. Різновиди омметрів: мегаомметри, гігаомметри, тераомметри, мілліомметри, мікроомметри, що розрізняються діапазонами вимірюваних опорів.

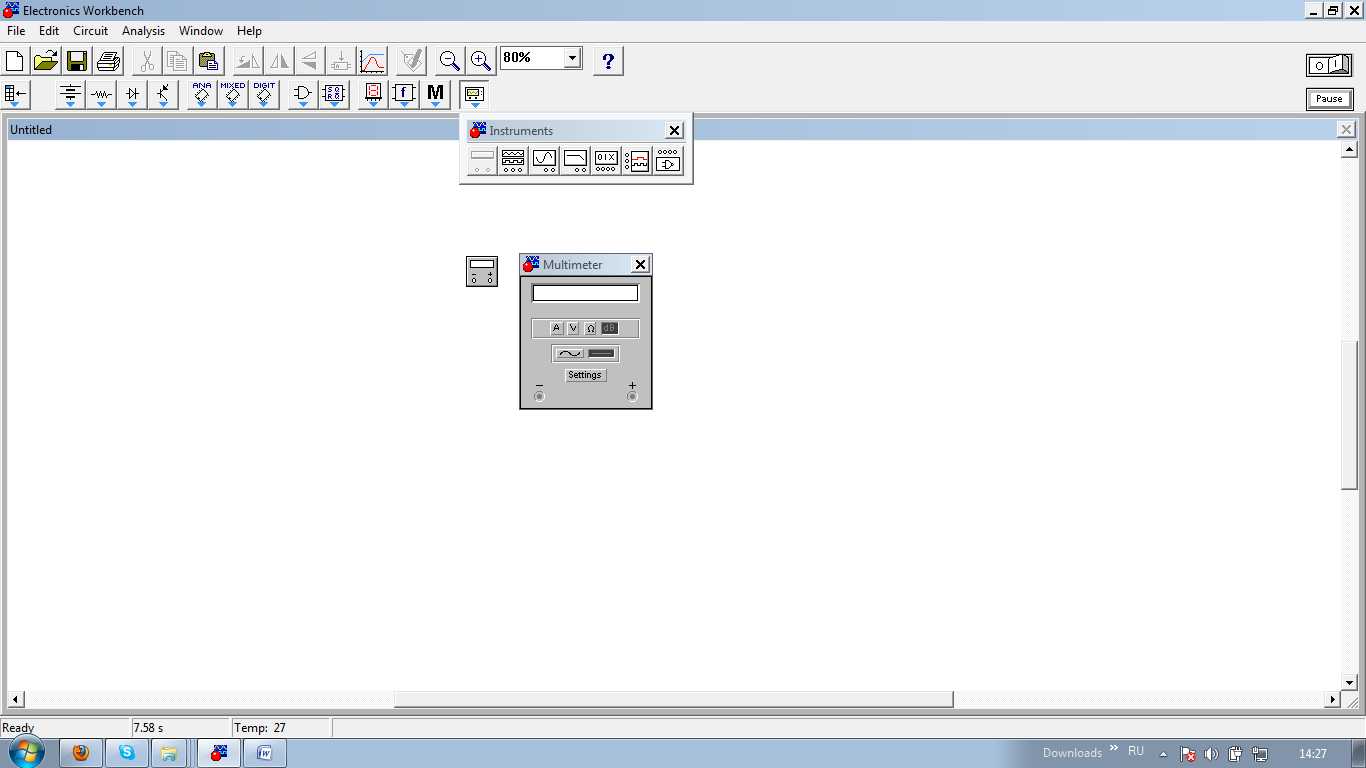

Зовнішній вигляд:
Діапазон задання величин у омметрі: Rmin= 10^-17Ом; Rmax= 999kOм;
Для налаштування омметру, користувачеві потрібно натиснути кнопку Settings у Multimetr та встановити відповідні данні.
4. Прилади для вимірювання рівня затухань.
Для вимірювання рівня затухань використовується мультиметр з ввімкненною кнопкою «dB». Опис мультиметра вказано вище.

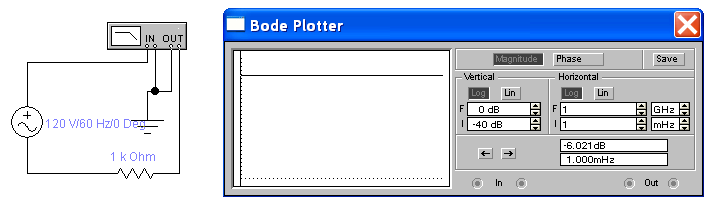

5. Прилад для вимірювання амплітудно-частотної характеристики (Bode Plotter).
Лицьова панель вимірника Bode Plotter має наступне призначення.
Вимірник призначений для аналізу амплітудно-частотних і фазо - частотних характеристик при логарифмічній чи лінійній шкалі по осях Y (VERTICAL) і Х (HORIZONTAL).
Настроювання вимірника полягає у виборі меж виміру, коефіцієнта передачі й варіації частоти за допомогою кнопок у віконцях F — максимальне і I — мінімальне значення.
Значення частоти і відповідне їй значення коефіцієнта передачі чи фази встановлюються у віконцях у правому нижньому куті вимірника.
Значення зазначених величин в окремих точках АЧХ чи ФЧХ можна одержати за допомогою вертикальної візирної лінії, що знаходиться у вихідному стані на початку координат і переміщується по графіку мишею чи кнопками ,.
Результати виміру можна записати також у текстовий файл. Для цього необхідно натиснути кнопку SAVE і в діалоговому вікні вказати ім'я файлу (за замовчуванням пропонується ім'я схемного файлу). В отриманому в такий спосіб текстовому файлі з розсширенням .bod АЧХ і ФЧХ представляються в табличному виді.
Підключення приладу до досліджуваної схеми здійснюється за допомогою зажимів IN (вхід) і OUT (вихід). Ліві клеми затискувачів підключаються відповідно до входу й виходу досліджуваного пристрою, а праві — до загальної шини. До входу пристрою необхідно підключити функціональний генератор чи інше джерело перемінної напруги, при цьому яких-небудь настроювань у цих пристроях не потрібно.

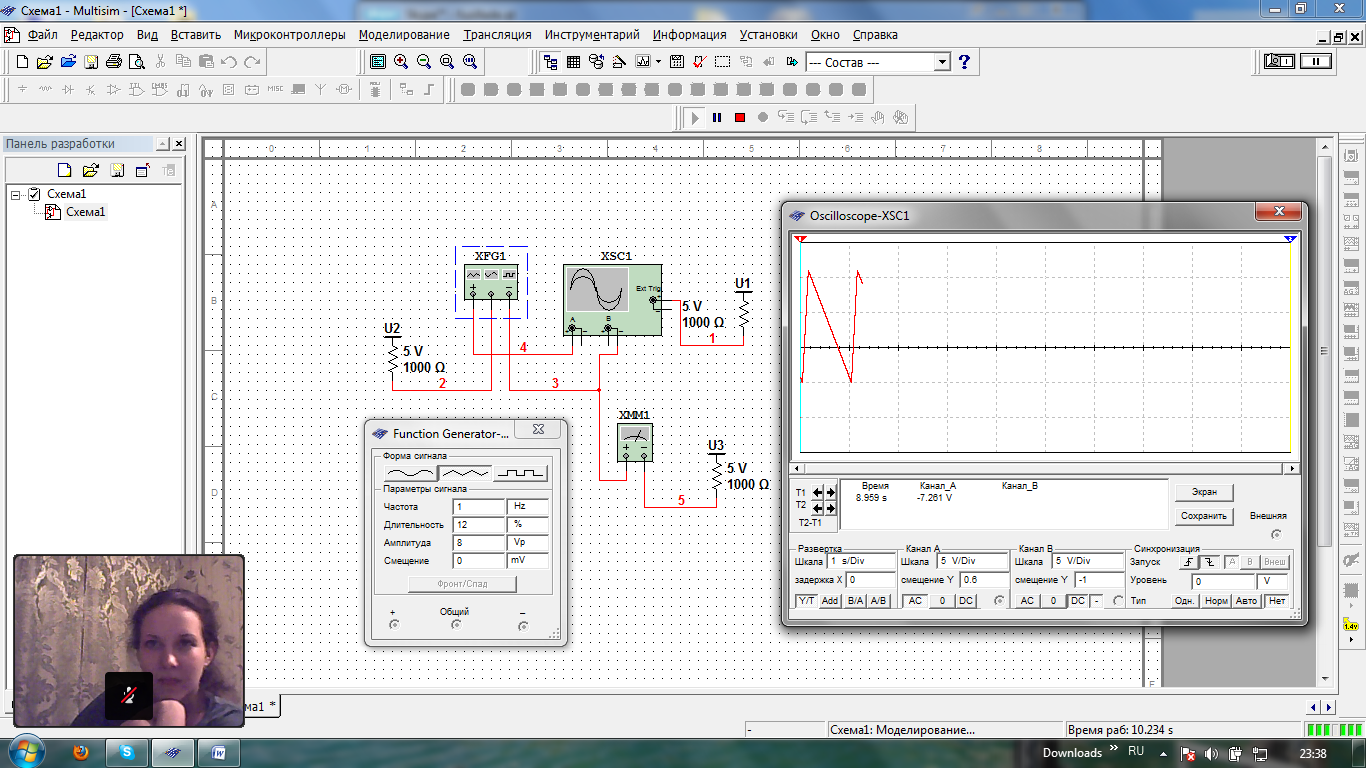

Трикутні коливання
(Перший дослід)
(Частота = 1 Hz; Амплітуда = 8 Vp; Тривалість = 12%)

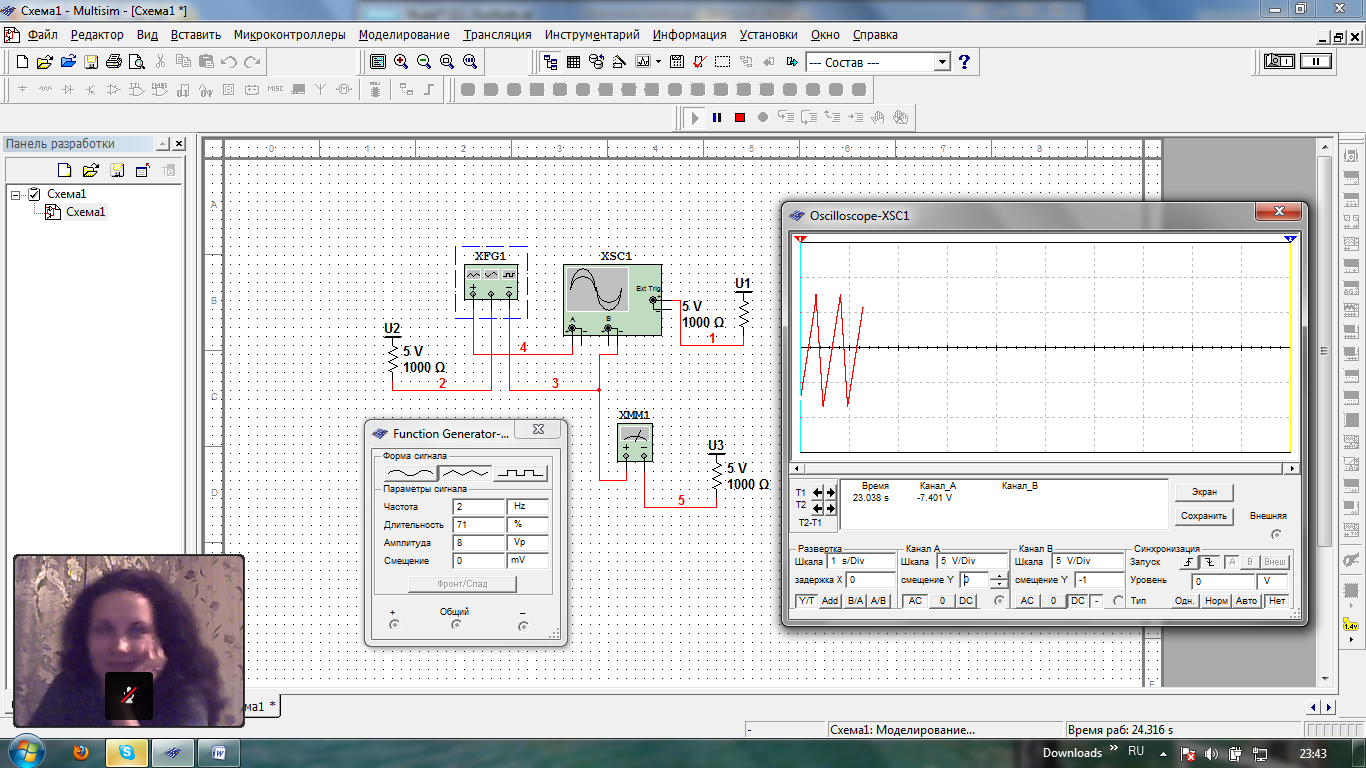

(Другий дослід)
(Частота = 2 Hz; Амплітуда = 8 Vp; Тривалість = 71%)

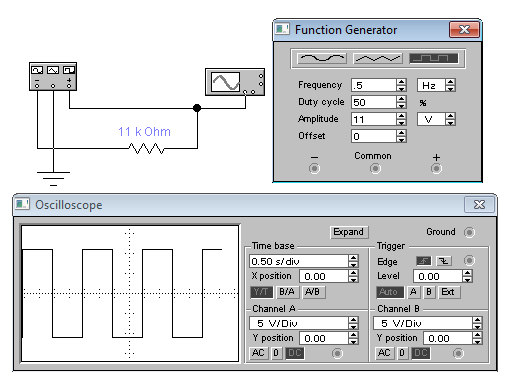

Прямокутні коливання
(Перший дослід)

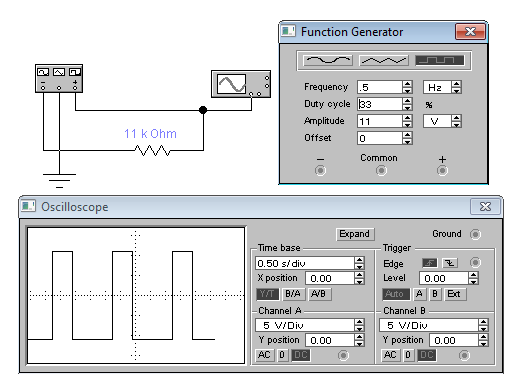

(Другий дослід)
ІІІ. Застосування вимірювальних приладів для вимірювання електричних величин
1. Вимірювання електричного струму
1.1 Вимірювання постійного електричного струму
В даному пункті ми проводимо вимірювання електричного стуму в колі за допомогою амперметра. Параметри приладів:

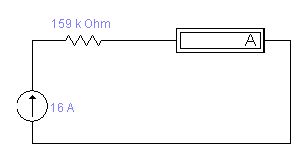

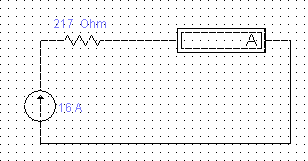

Дослід 1:Резистор: R=217Ом Дослід 2: Резистор: R=159кОм
Джерело постійного струму: I=16А. Джерело струму:I=16А
Амперметр:R=18мОм. Амперметр:R=156мОм
Покази амперметра:I=15,995А Покази амперметра:I=15,996 А.
В
ідеальному випадку
(Rа=0)
I=
=16А.
А)
Б)
З даного досліду видно, що значення електричної напруги не змінюється.
Як бачимо з даних дослідів сила струму в колі не залежить від додаткового навантаження в цьому колі. Досліди проходили на реальних(Rа>0) та ідеальних(Rа=0)приладах тому результати можна вважати реальним.
