Вказівка осей осцилографа
Осі осцилографа можуть бути переключені з режиму відображення амплітуди від часу (Y / T) в режим відображення амплітуди одного з каналів від амплітуди іншого (A / B або B / A).
У режимі Y / T вісь X відображає час, а вісь Y - кількість вольт на поділ. У режимах A / B і B / A обидві осі показують кількість вольт на поділ. Наприклад, якщо ви порівнюєте вхід каналу A з каналом B (A / B), шкала осі X визначається кількістю вольт на розподіл (V / Div.), Встановленим для каналу B, і навпаки.
Установка вольт / ділення (V / Div.)
Установка вольт / ділення (V / Div.) Визначає шкалу по осі Y. Вона також управляє шкалою осі X коли порівнюються сигнали каналів A та B (A / B або B / A). Ви можете змінювати значення вольт / ділення від 0.01 мВ / справ до 5.0 кВ / справ. Кожен канал миє бути встановлений окремо.
Для отримання зображення що легко читається встановіть шкалу в залежності від очікуваної напруги на каналі. Змінний вхідний сигнал амплітудою 3В заповнює екран осцилографа по вертикалі якщо вісь Y встановлена в 1 В / справ.
Заземлення
Точка відліку для осцилографа в звичайному режимі приєднана до заземлення (загального проводу схеми).
Вам немає необхідності заземлювати осцилограф для отримання точних результатів. Однак, коли ви користуєтеся осцилографом, сама схема повинна бути заземлена.
1.3 Мультиметр Мультиметр – електронний вимірювальний прилад. У мінімальному наборі це вольтметр, амперметр і омметр. Існують цифрові і аналогові мультиметри.
Функції мультиметра:
Основні
Вимірювання величини електричного струмму
Вимірювання напруги між двома точками електричного кола.
Вимірювання електричного опору.
Робота з мультиметром у комп’ютерній програмі “Workbench”
Іконка даного елементу виглядає наступним чином:

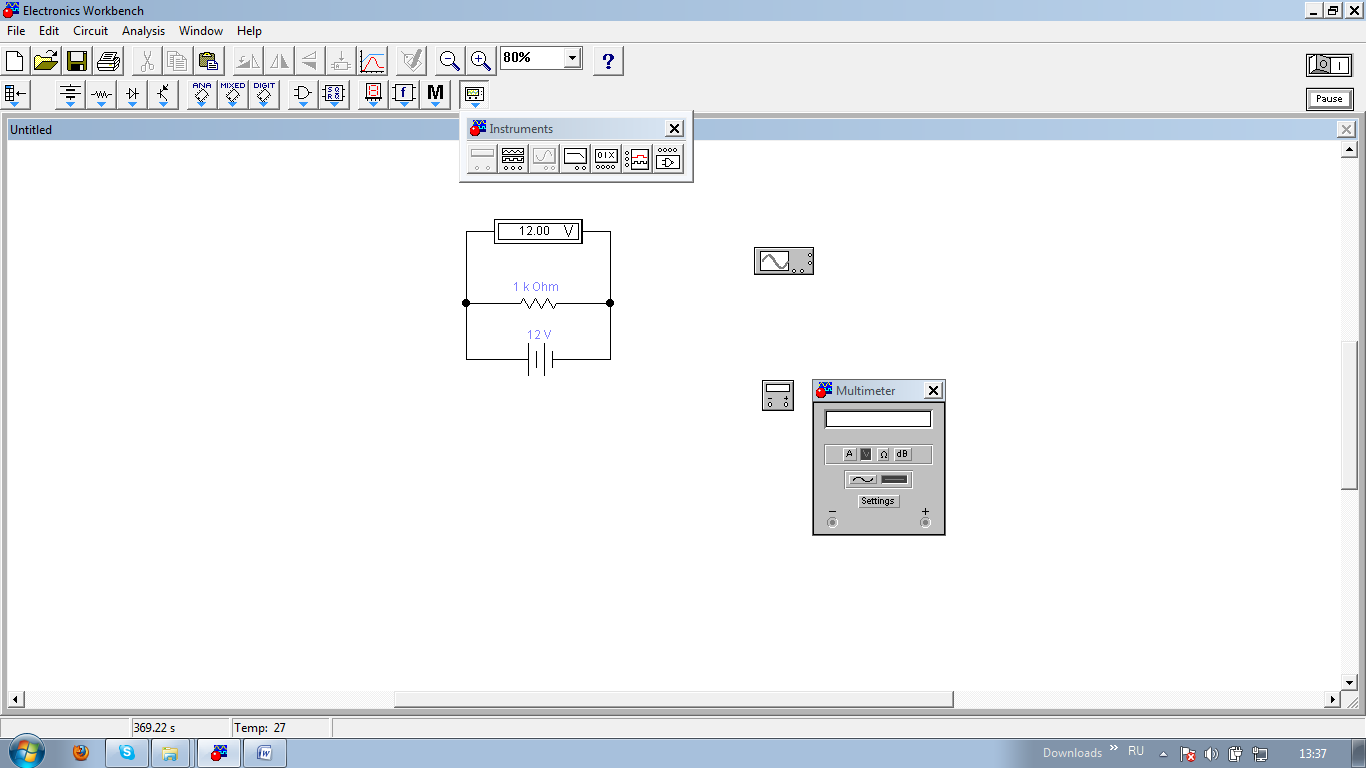

Мультиметр використовується для вимірювання напруги, струму, опору або втрати сигналу між двома точками схеми. Для вимірювання сили струму в гілці він включається послідовно, в інших випадках паралельно. Мультиметр підключається до схеми за допомогою клем "+" і"-". Обидві клеми підключати обов'язково.
Регулювання параметрів мультиметра
Ви можете встановлювати наступні параметри мультиметра: Об'єкт вимірювання: - Струм (A); - Напруга (V); - Потужність (W); - Втрати сигналу (dB loss). Тип сигналу: - Змінний (AC); - Постійний (DC).
Параметри омметра у мультиметрі: Rmin =від 10^-4 Ом; Rmax =9,9* 10^8 кОм; Параметри амперметра у мультиметрі : Imax=999000A; Imin=0; ∆I=10^-9А;
Rmin=10^-17Ом; Rmax=999kOм;
Параметри вольтметра у мультиметрі: Umax=999000В; Umin=0; ∆U=10^-9В;
Rmin=10^-6Ом; Rmax=9,99*10^14Oм;
2. Прилади для вимірювання струму
2.1 Амперметр
Амперметр — прилад, яким вимірюють величину електричного струму.

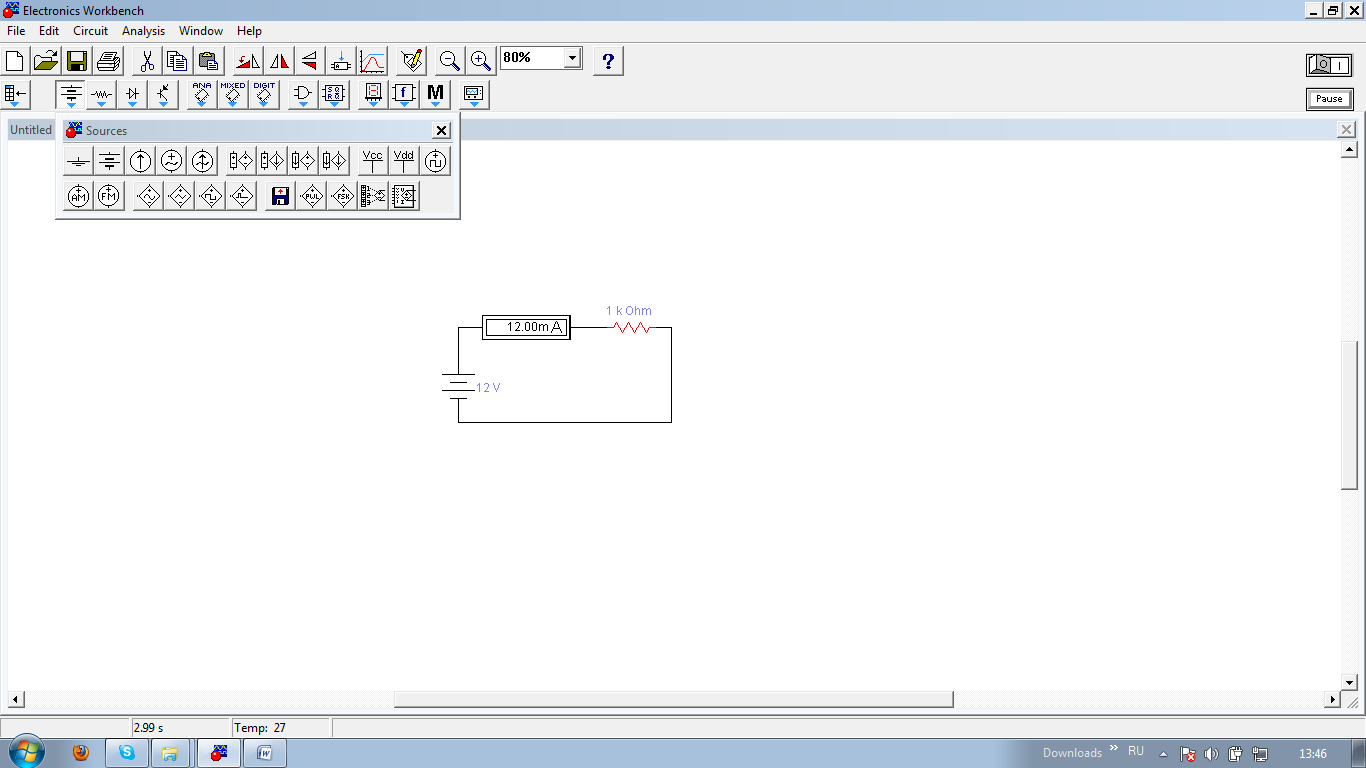

Схема підключення амперметра(підключається послідовно до ділянки кола:
Діапазон величин: Imax = 999000А та Imin=0. ∆I=10^-9А;
Rmax=999 кОм та Rmin=10^-16 Ом.
Примітка: Ви можете використовувати в якості амперметра мультиметр.
