II. Вимірювальні прилади

1. Прилади для вимірювання електричної напруги

1.1 Вольтметр

Вольтметр — прилад для вимірювання напруги між двома точками електричного кола.

Загальна характеристика: Вольтметри вимірює власне силу струму, яка проходить через його опір, тож його можна охарактеризувати як амперметр із великим опором. Вольтметр підключається паралельно до ділянки кола, на якій потрібно виміряти напругу. Великий опір вольтметра забезпечує те, що прилад лише в незначній мірі впливає на проходження струму через коло.

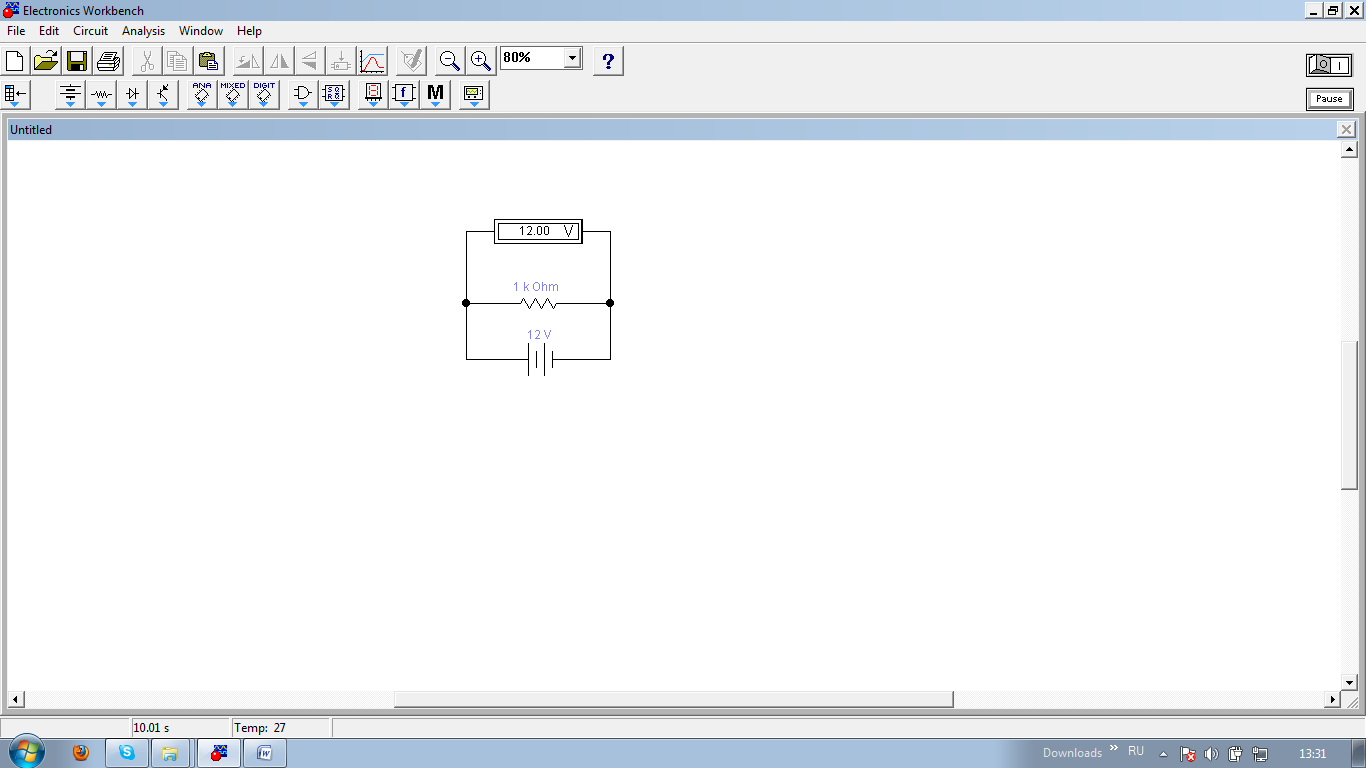

Схема підключення вольтметра

З даного зображення чітко видно, що вольтметр підключається паралельно до заданої ділянки кола.

Підказка: Ви можете також використовувати мультиметр в якості вольтметра.

Підключення вольтметра: Підключіть вольтметр паралельно з навантаженням, кріплення датчиків повинно знаходитися по обидві сторони від навантаження, яке ви бажаєте виміряти.

Діапазон значень: Umax = 999000В, Umin = 0.

Rmax=9,99*10^14 Ом , Rmin=0.1 кОм

1.2 Осцилограф

Осцилограф – прилад для вимірювання та запису параметрів електричного сигналу.

Осцилограма

Осцилограма – запис на паперовій стрічці або на світлочутливому матеріалі електричних процесів за допомогою осцилографа.

Підключення осцилографа

Оскільки напруга вимірюється між двома точками, то вхід осцилографа має дві клеми. Причому вони не рівнозначні. Одна клема, звана «фаза», підключена до входу підсилювача вертикального відхилення променя. Друга клема - «земля» або «корпус». Вона називається так тому, що електрично з'єднана з корпусом приладу(це загальна точка всіх його електронних схем). Осцилограф показує напругу фази по відношенню до землі.

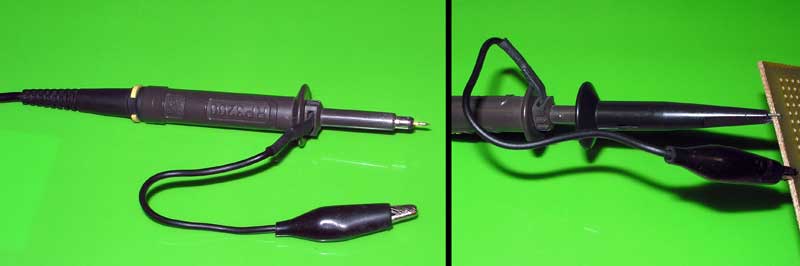

Д уже важливо знати, який з вхідних провідників є фазою. В імпортних приладах зазвичай використовуються спеціалізовані щупи, земля яких має затиск типу «крокодил» так як часто підключається до корпусу досліджуваного пристрою, а фаза закінчується або «голкою», якій можна зручно і надійно «встромлятися» навіть в контакт маленького розміру, або зажимом. У цьому випадку переплутати фазу і корпус в принципі неможливо.

Робота з осцилографом у комп’ютерній програмі “Workbench”

Для використання інструменту натисніть на осцилограф на панелі інструментів та розмістіть свою іконку в робочій області. Значок використовується для підключення осцилографа до схеми. Двічі клацніть на значок, щоб відкрити властивості, які використовуються для введення параметрів та видів вимірювань.

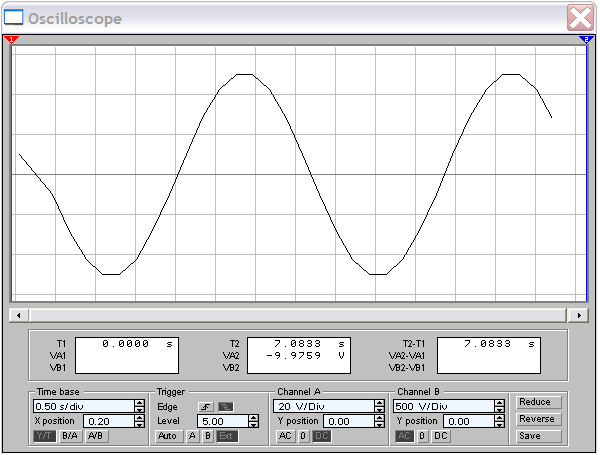

Двоканальний осцилограф відображає величини і частоти електронних сигналів. Він може надати графік сили з одного або двох сигналів з ​​плином часу, або дозволити порівняння одного сигналу з іншими.

Т акож різноманітну інформацію щодо осцилографа та його підключення можна отримати у меню «Help».

Іконка даного елементу виглядає наступним чином

Зміна параметрів осцилографа

   Ви можете змінювати параметри осцилографа під час роботи схеми. Якщо моделювання залишається коректним, ви можете перемикати висновки осцилографа до інших точок схеми. В обох випадках осцилограф перемальовує зображення автоматично.

 Якщо вам потрібен час для аналізу форм сигналу на осцилографі встановіть прапорець на команді Pause after each screen (Зупинка після кожного екрану) в діалоговому вікні Analysis Options (Параметри аналізу).
