Звіт по лабораторній работі №1

з дисципліни „Основи метрології”

на тему:

«Вивчення номенклатури, дії та застосування електричних вимірювальних приладів у програмі Electronics Workbench»

Перевірив: К.т.н., доцент Бурлаков В.М.

Виконали: Студенти І курсу гр. ІК- 21 Клейменов Роман Свічинський Владислав Коротенко Ігор

Київ 2012

I. Джерела вимірювальних сигналів

1. Джерела електричної напруги

1. 1 Джерела постійної електричної напруги

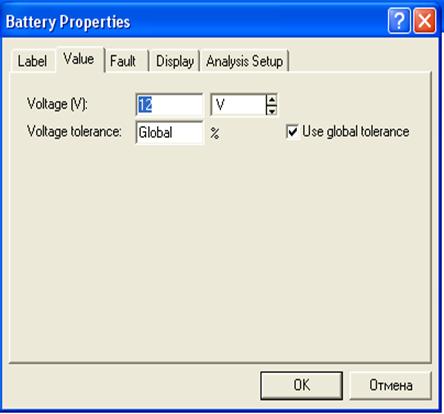

Джерело постійної напруги – це ідеальне джерело напруги (тобто R=0) яке використовується в основному для логічних схем, ЕРС джерела постійної напруги чи батареї вимірюється в вольтах і задається похідними величинами.

Umin=0 V; Umax=9,(9)*10^1210^-12 – 10^18 ;

∆U=10^-12 V; Rvn=10^-12 – 10^18 Ohm;

1.2. Джерала змінної електричної напруги

В програмі існує можливість задання частоти і початкової фази коливань. В Electronic workbench діюче значення напруги позначається VRMS і зв’язане з амплітудним значенням (VРЕАК) співвідношенням:

Мінімальна напруга, В	0
Максимальна напруга, В	9,(9)*10^12
∆U,В	10^-12
Мінімальна частота, Гц	1
Максимальна частота, Гц	9,(9)*10^15
∆ν,Гц	10^-7
Мінімальна фаза, Градусів	0
Максимальна фаза, Градусів	9,(9)*10^8
∆w, Градусів	10^-7
Rвн	10^-12 – 10^18

Параметри джерела синусоїдальної напруги (тобто описаного вище) задаються в діалоговому вікні де Voltage – напруга, Frequency – частота, Phase – фаза. Аналогічно до параметрів джерела синусоїдальної напруги задаються параметри ідеального генератора змінного струму.

Генератор тактових імпульсів – є джерелом полярних імпульсів які задаються амплітудою, частотою проходження і коефіцієнтом заповнення (DutyCycle).

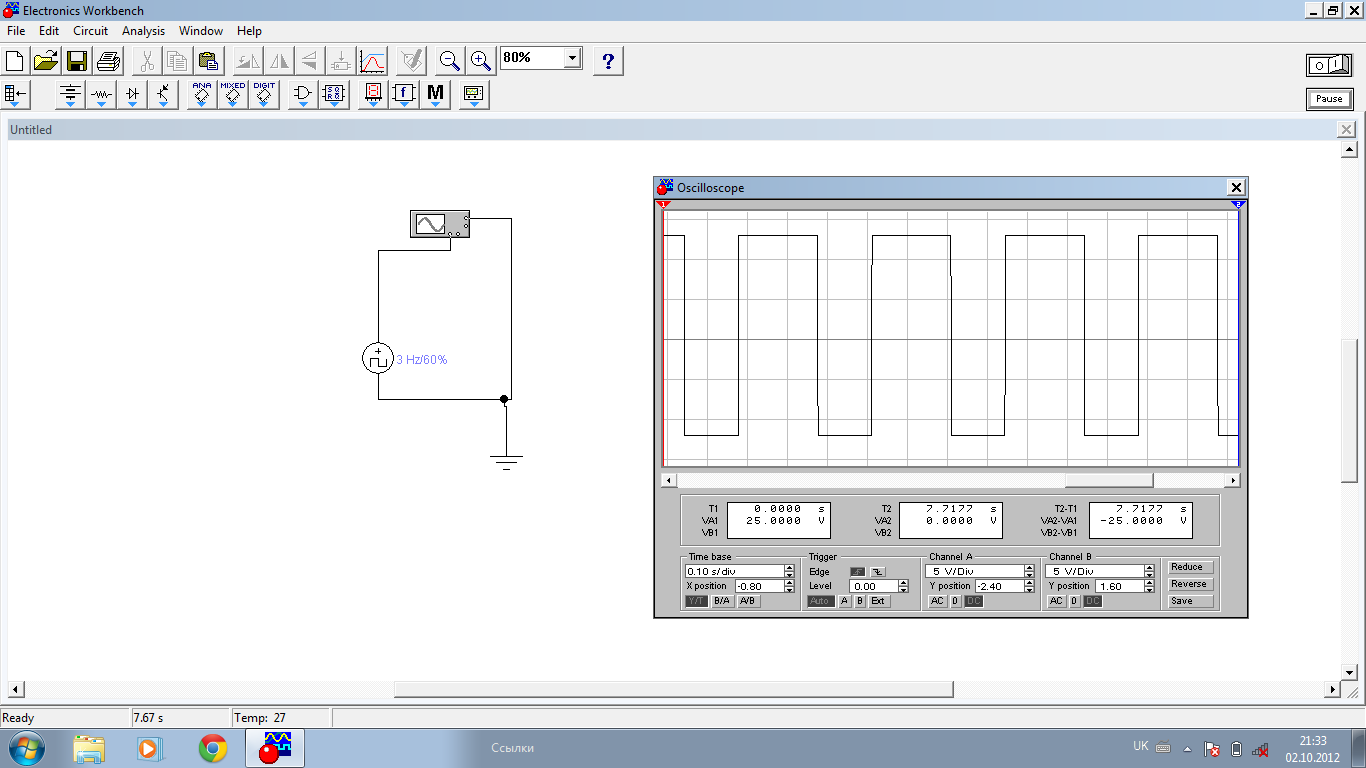

При значенні коефіцієнта заповнення в 50% (тривалість імпульсу дорівнює половині періоду ) періодична імпульсна послідовність називається меандром.

Джерела змінного струму в програмі EWB поділяються на джерела не модульованих і модульованих сигналів.

1.3 Джерела модульованих сигналів

а) б)

Мал.7

Ідеальний генератор амплітудно-модульованих коливань (AM) (мал.7 а), параметри якого: Carrier Amplitude — амплітуда несучої хвилі, Carrier Frequency — частота несучої хвилі, Modulation Index — коефіцієнт модуляції, Modulation Frequency — частота коливання, що модулює. АМ-сигнал зображується за допомогою осцилограми.

Несуча частота max=9,9*10^12, min=10^-12

Несуча амплітуда max=9,9*10^15, min=10^-9

Коефіцієнт модуляції max=9,9*10^8, min=10^-7

Частота коливання, що модулює max=9,9*10^15, min=10^-9

Ідеальний генератор частотно-модульованих коливань (мал.7 б) генерує частотно-модульовані хвилі. Це може бути використано для формування і аналізу зв'язків. Вихідний сигнал може бути як джерелом напруги так і джерелом струму. В програмі EWB його характеристики задаються аналогічно до генератора АМ коливань. Характеристики:

Несуча частота max=9,9*10^12, min=10^-12

Несуча амплітуда max=9,9*10^15, min=10^-9

Індекс модуляції max=9,9*10^8, min=10^-7

Модуляційна частота max=9,9*10^15, min=10^-9

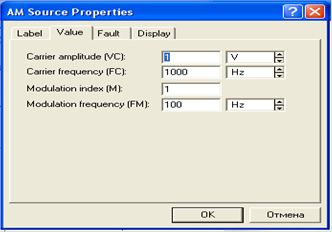

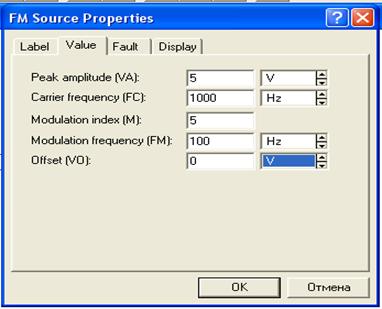

Нижче зображено діалогове вікно в якому задаються характеристики:

А) генератора АМ коливань; Б) генератора ЧМ коливань.

А) Б)
