2.3 Выбор ведущего механизма и подсчет объемов приямков

2.3.1 Определение объемов приямков

(6)

где l_пр - длина приямка; l = 1 м,

a_пр - ширина приямка, м;

n_пр - количество приямков, шт.

Общий объем приямков

(7)

B₁

h

a₂

a

H

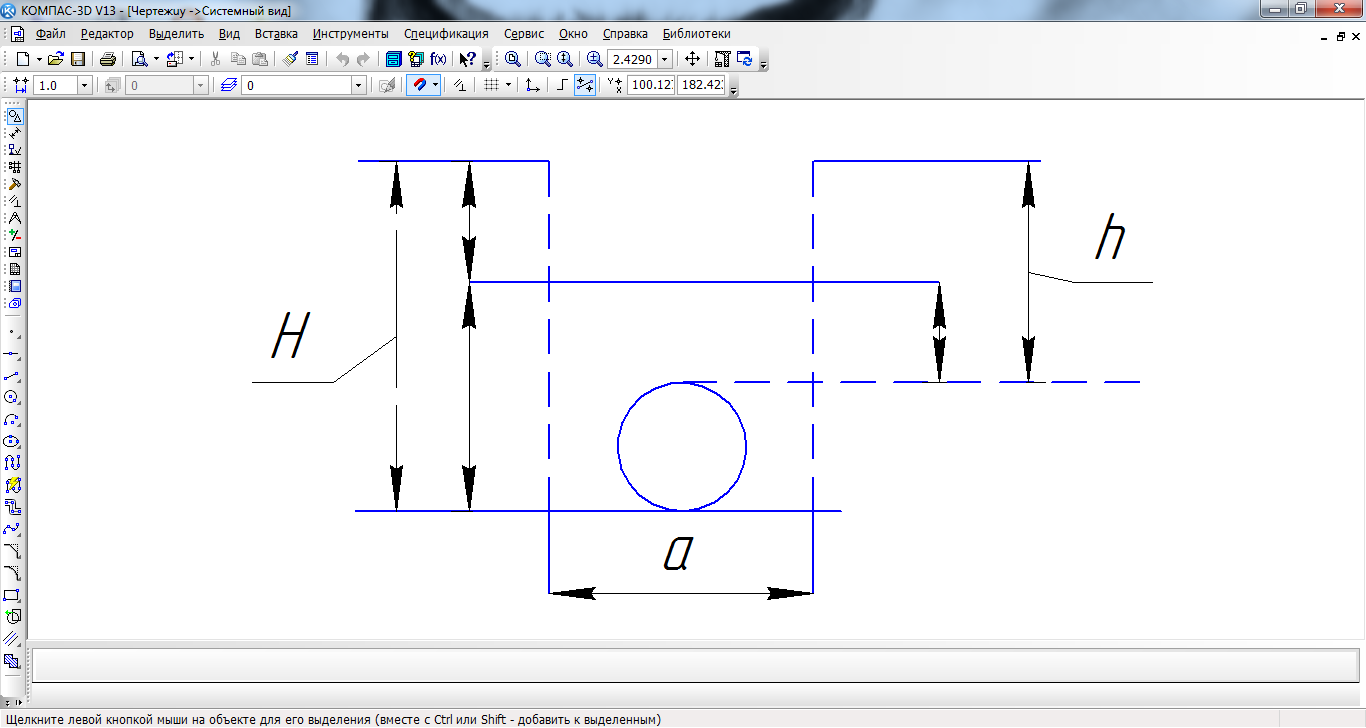

Рис.1 Профиль траншеи

2.3.2 Объем траншеи при присыпке грунтом на 0,2 выше верха трубы

(7) (8)

где B₁ - глубина заложения на 0,2 выше верха трубы, м;

l- длина участка газопровода, м.

B_1-2=0,525+0,2=0,725

B_2-3=0,426+0,2=0,626

B_3-4=0,377+0,2=0,577

B_4-5=0,259+0,2=0,459

V_тр(1-2)=1,025 1114,69

V_тр(2-3)=0,926

V_тр(3-4)=0,877 718,56

V_тр(4-5)=0,756 340,06

Общий объем траншеи при присыпке грунтом.

2.3.3 Объем вытесняемый газопроводом.

(9)

где d - диаметр газопровода, мм;

l- длина газопровода, м.

Общий объем вытесняемый газопроводом

2.3.4 Объем земляных работ при засыпке траншеи на 0,2 м выше верха трубы

(10)

V_зр(1-2)=1114,69-979,77=134,92

V_зр(2-3)=591,27-474,09=117,18

V_зр(3-4)=718,56-538,42=180,14

V_зр(4-5)=340,06-194,92=145,14

Общий объем земляных работ при засыпке траншеи.

2.3.5 Объем работ при полной засыпке грунта бульдозером

(11)

где a - ширина траншеи, м;

B₂ - глубина заложения трубы при засыпке

(12)

где B₁ - высота присыпки грунта, м.

B_2(1-2)=1,325-0,725=0,6

B_2(2-3)=1,226-0,626=0,6

B_2(3-4)=1,177-0,577=0,6

B_2(4-5)=1,059-0,459=0,6

V_пз(1-2)=1,025 0,6 1500=922,5

V_пз(2-3)=0,926 0,6 1020=566,71

V_пз(3-4)=0,877 0,6 1420=747,2

V_пз(4-5)=0,759 0,6 980=446,29

Общий объем земляных работ при полной засыпке грунта

2.3.6 Площадь уплотняемого грунта

(13)

F_уг(1-2)=1,025 1500=1537,5

F_уг(2-3)=0,926 1020=944,52

F_уг(3-4)=0,877 1420=1245,34

F_уг(4-5)=0,759 980=743,82

Общая площадь уплотняемого грунта

2.3.7 Общий объем земляных работ

; (14)

Общий объем земляных работ на всех участках газопровода:

V_о(1-2)=134,92+922,5+627,99+1114,69=2800,1

V_о(2-3)=117,18+566,71+238,88+ =1514,04

V_о(3-4)=180,14+747,2+509,9+718,56=2155,8

V_о(4-5)=145,14+446,29+308,7+340,06=1240,19

Общий объем земляных работ на всех участках газопровода

2.4 Подсчет трудоемкости работ

Табл. 1 - Ведомость трудозатрат.

Вид работ	ЕНиР	Трудозатраты Чел/час	Состав звена	Сум. трудозатр.
1. Разработка грунта в траншее экскаватором	Е 2-1-13	На 100 м г/пр. 7,9	машинист 5 разряд 1чел. 4разряд 2 чел.
2. Планировка траншей, подготовка приямков	Е 2-1-47	На 1 м3 0,85	землекоп 4разряд-3чел. 2разряд -4чел.
3. Сборка труб на бровке в звеньях	Е 9-2-1	На 1 м г/пр 0,02	монтажник 4разряд-2чел. Зразряд-1чел.
4.Укладка стальных труб	Е 9-2-1	На 1 м г/пр. 0,08	монтажник 4разряд-4чел. Зразряд-Зчел.
5. Антикороз. изоляция стыков	Е 9-2-1	На 1 стык 0,51	ИзолировщикЗ разряд-Зчел. 2разряд-2чел.
6. Сварка труб плети на бровке	Е 22-2-9	На один стык 0,13	Сварщик5разря д-2чел.
7.Сварка труб в траншее	Е 22-2-9	На один стык 0,27	Сварщик 5разряд-1чел.
8.Присыпка г/пр. на 0,2 м выше трубы	Е 2-1-58	Нам3 0,79	Землекоп 2разряд-5чел. 4разряд-5чел.
9.Полная засыпка бульдозером.	Е 2-1-34	На 100 м3 0,66	машинист Уразряд-1чел.
10. Уплотнение грунта	Е 2-1-59	На 100 м2 2,3	Машинист5 разряд-1чел. 4разряд-2чел.
11 .Испытание г/пр. на герметичность	Е 9-2-9	На 1 м 0,18	монтажник 6 разряд-2чел. 4 разряд-2чел.
12.Испытание газопровода на прочность	Е 9-2-9	На 1 м 150	монтажник 6 разряд-2чел. 4 разряд-2чел.

Продолжение табл. 1

13.Установка фасонных частей	Е 9-2-14	1 фасон, часть 0,42	монтажник 4разряд-1чел.
14.Установка задвижек	Е 9-2-16	На одну задвижку 1,4	монтажник Зразряд-2чел.
15.Установка компенсаторов	Е 9-2-20	На 1 компен. 10,5	монтажник 4разряд-1чел.
